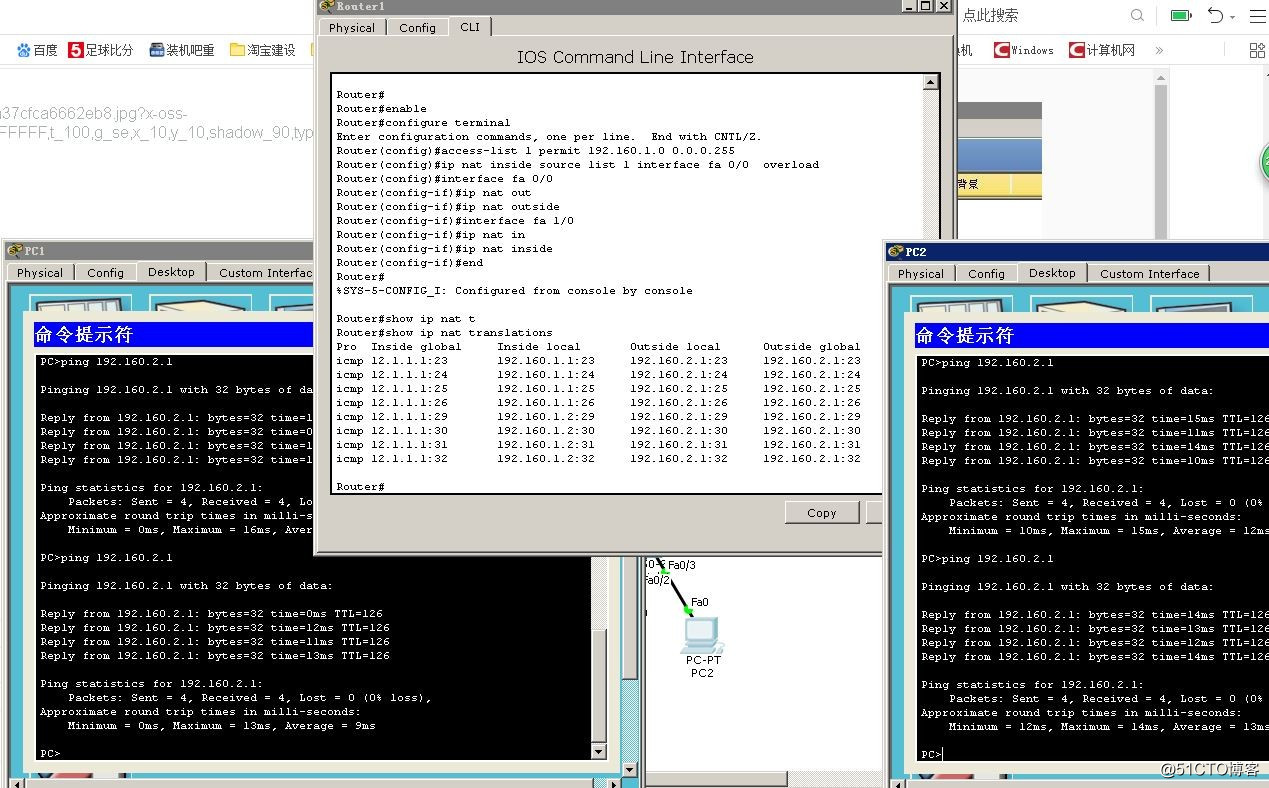

本文介绍了如何配置网络设备R1和R2，利用NAT技术中的overload选项，将192.160.1.0/24网段内的多台PC通过R1的fa 0/0端口动态转换成12.1.1.1的公网地址进行外部访问。详细步骤包括创建ACL、设置NAT转换和展示NAT转换表，实现了多个内部地址共享一个外部IP地址进行通信。

网络基本架购接上一篇：
nat技术动态转换（多对一）、端口多路复用
R1：fa 0/0 12.1.1.1/29, fa 1/0 192.160.1.254/24
PC1:192.160.1.1/24,PC2:192.160.1.2/24
R2：fa 0/0 12.1.1.2/29,fa 1/0 192.160.2.254/24
PC3:192.160.2.1/24
R1>enable
configure terminal
interface fa 0/0
no shutdown
ip address 12.1.1.1 255.255.255.248
interface fa 1/0
no shutdown
ip address 192.160.1.254 255.255.255.0
ip route 0.0.0.0 0.0.0.0 fa 0/0把所有对外出口甩给fa 0/0端口(静态路由）
R2>enable
configure terminal
interface fa 0/0
no shutdown
ip address 12.1.1.2 255.255.255.248
interface fa 1/0
no shutdown
ip address 192.160.2.254 255.255.255.0
