SOFA BOLT源码解析之设计要点-通信协议

本文详细解析了SOFABolt V2通信协议的设计要点,包括请求与响应协议格式、各字段含义及作用,如协议码、版本号、请求类型等,并强调了CRC校验的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1 设计要点解析

1.1  通信协议

        SOFA Bolt定义了两个版本的私有通信协议,即V1版和V2版。

        此处以V2版为例,详细描述一下私有通信协议的设计。

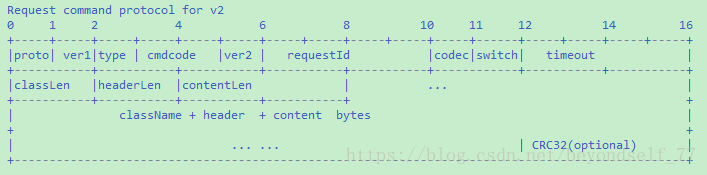

        一、  RpcProctocolV2请求协议格式如下:

        RpcProctocolV2请求协议字段:

        1.   proto:协议码ProtocolCode。如果一个端口,需要处理多种协议的请求,那么这个字段是必须的,根据ProtocolCode来选择不同的核心编解码器。

        2.   ver1:协议版本号ProtocolVersion。确定了某一种通信协议后,还需要考虑协议的微小调整需求,因此需要增加一个 version 的字段,方便在协议上追加新的字段。

        3.   type:请求类型RequestType,例如:request,response,oneway;

        4.   cmdcode:请求命令类型CommandCode,比如request可以分为:负载请求,或者心跳请求。oneway 之所以需要单独设置,是因为在处理响应时,需要做特殊判断,来控制响应是否回传。

        5.   ver2:请求命令版本号CommandVersion。该字段用来区分请求命令的不同版本。如果修改 Command 版本,不修改协议,那么就是纯粹代码重构的需求;除此情况,Command的版本升级,往往会同步做协议的升级。

        6.   requestId:请求ID,该字段主要用于异步请求时,保留请求存根使用,便于响应回来时触发回调。另外,在日志打印与问题调试时,也需要该字段。

        7.   codec:序列化器。该字段用于保存在做业务的序列化时,使用的是哪种序列化器。通信框架不限定序列化方式,可以方便的扩展。

        8.   switch:协议开关,用于一些协议级别的开关控制,比如 CRC 校验,安全校验等。

        9.   timeout:超时字段,客户端发起请求时,所设置的超时时间。

        10. classLen :业务请求类名长度。

        11. headerLen :业务请求头长度。

        12. contentLen :业务请求体长度。

        13. className :业务请求类名。需要注意类名传输的时候,务必指定字符集,不要依赖系统的默认字符集。曾经线上的机器,因为运维误操作,默认的字符集被修改,导致字符的传输出现编解码问题。

        14. headerContent :业务请求头。

        15. bodyContent :业务请求体。

        16. CRC32 :CRC校验码,这也是通信场景里必不可少的一部分,而我们金融业务属性的特征,这个显得尤为重要。

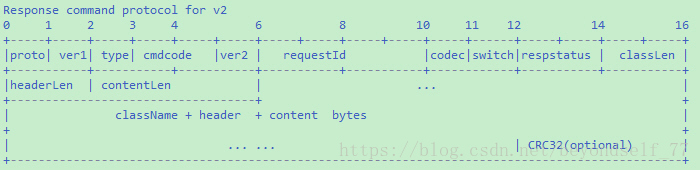

        二、  RpcProctocolV2响应协议格式如下:

        在RpcProctocolV2响应协议字段中,除了响应码respstatus以外,其它同RpcProctocolV2请求协议字段的含义。


本系列文章目录:

SOFA BOLT源码解析之概述

SOFA BOLT源码解析之设计要点-网络IO

SOFA BOLT源码解析之设计要点-线程模型

SOFA BOLT源码解析之设计要点-通信模型

SOFA BOLT源码解析之设计要点-连接管理

SOFA BOLT源码解析之设计要点-通信协议


SOFABolt 是蚂蚁金融服务集团开发的一套基于 Netty 实现的网络通信框架。 为了让 Java 程序员能将更多的精力放在基于网络通信的业务逻辑实现上,而不是过多的纠结于网络底层 NIO 的实现以及处理难以调试的网络问题,Netty 应运而生。 为了让中间件开发者能将更多的精力放在产品功能特性实现上,而不是重复地一遍遍制造通信框架的轮子,SOFABolt 应运而生。 Bolt 名字取自迪士尼动画-闪电狗,是一个基于 Netty 最佳实践的轻量、易用、高性能、易扩展的通信框架。 这些年我们在微服务与消息中间件在网络通信上解决过很多问题,积累了很多经验,并持续的进行着优化和完善,我们希望能把总结出的解决方案沉淀到 SOFABolt 这个基础组件里,让更多的使用网络通信的场景能够统一受益。 目前该产品已经运用在了蚂蚁中间件的微服务 (SOFARPC)、消息中心、分布式事务、分布式开关、以及配置中心等众多产品上。 SOFABolt的基础功能包括: 1、基础通信功能 ( remoting-core ) 基于 Netty 高效的网络 IO 与线程模型运用 连接管理 (无锁建连,定时断链,自动重连) 基础通信模型 ( oneway,sync,future,callback ) 超时控制 批量解包与批量提交处理器 心跳与 IDLE 事件处理 2、协议框架 ( protocol-skeleton ) 命令与命令处理器 编解码处理器 心跳触发器 3、私有协议定制实现 - RPC 通信协议 ( protocol-implementation ) RPC 通信协议设计 灵活的反序列化时机控制 请求处理超时 FailFast 机制 用户请求处理器 ( UserProcessor ) 双工通信
