1 设计要点解析

1.1 通信模型

SOFA Bolt当前支持四种通信模型：

● oneway：单向调用。单向调用不会阻塞请求线程，不关心响应。但是，使用时需要注意控制调用频率和节奏，防止压垮接收方；

● sync：同步调用。同步调用会阻塞请求线程，待响应返回后才能进行下一个请求。这是最常用的一种通信模型；

● future：future调用。Future调用在调用过程中不会阻塞线程，但在获取结果的过程中会阻塞线程；

● callback：回调。回调是真正的异步调用，永远不会阻塞线程，在异步线程里处理响应结果。

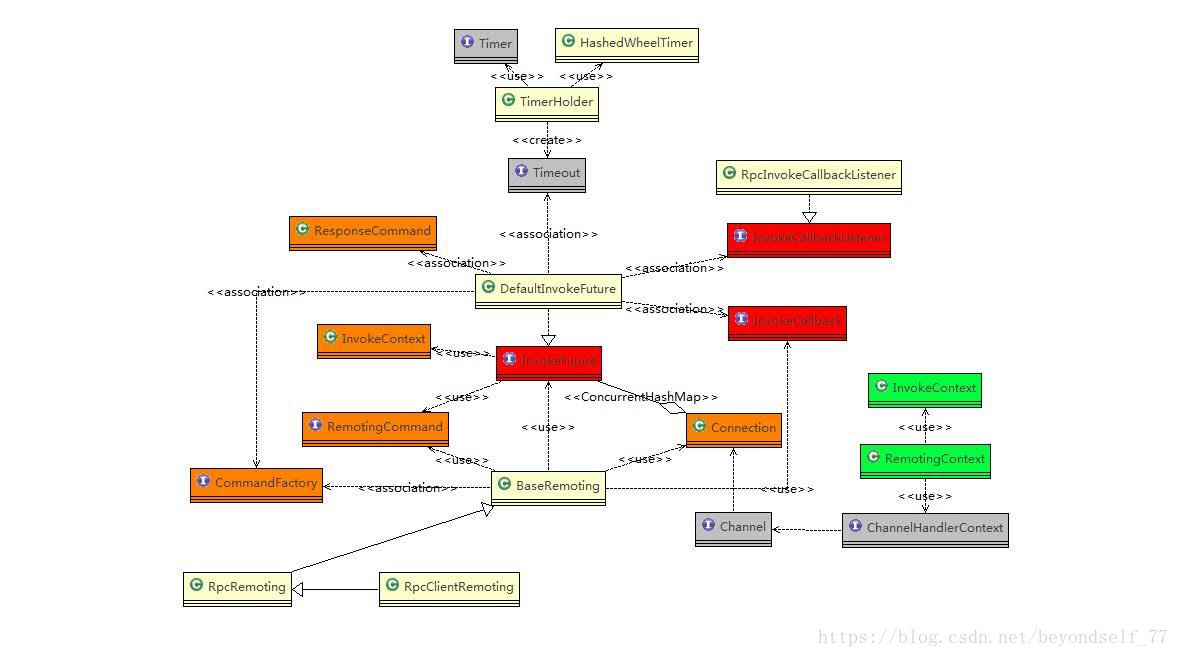

在SOFA Bolt中，实现上述四种通信模型的相关类的类图如下：

BaseRemoting基于Netty实现了上述四种通信模型，其源码如下：

1. public abstract class BaseRemoting {
2.         ……略
3.
4.     /**
5.      * Synchronous invocation
6.      ……略
7.      */
8.     protected RemotingCommand invokeSync(final Connection conn, finalRemotingCommand request, final int timeoutMillis) throwsRemotingException,                                                               InterruptedException {
9.         ……略
10.    }
11.
12.    /**
13.     * Invocation with callback.
14.     ……略
15.     */
16.    protected void invokeWithCallback(final Connection conn, finalRemotingCommand request, final InvokeCallback invokeCallback, final inttimeoutMillis) {
17.     ……略
18.    }
19.
20.    /**
21.     * Invocation with futurereturned.
22.     ……略
23.     */
24.    protected InvokeFuture invokeWithFuture(final Connection conn, finalRemotingCommand request, final inttimeoutMillis) {
25.    ……略
26.
27.    };
28.
29.    /**
30.     * Oneway invocation.
31.     ……略
32.     */
33.    protected void oneway(final Connection conn, finalRemotingCommand request) {
34.                ……略
35.    };
36.……略
37.}

通过源码可以看出，有两个类在实现上述四种通信模型中发挥了非常重要的作用：

1. InvokeFuture接口

一提到Future，大家一定会想到java.util.concurrent.Future。

Future为我们提供了一个异步编程的方式。Future表现为一个异步计算的结果，可以通过Future查看计算是否完成、等待计算完成、获取计算结果。

InvokeFuture虽然未实现Future接口，但遵循了Future的设计原理，基于网络通信的特征，为网络通信框架定义了一套同Future接口一样的功能。

1. public interface InvokeFuture {
2.     /**
3.      * Wait response with timeout.
4.      ……略
5.      */
6.     public RemotingCommand waitResponse(final long timeoutMillis) throws InterruptedException;
7.
8.     /**
9.      * Wait response with unlimit timeout
10.      ……略
11.      */
12.     public RemotingCommand waitResponse() throws InterruptedException;
13.
14.     ……略
15.
16.     /**
17.      * Put the response to the future.
18.      ……略
19.      */
20.     public void putResponse(final RemotingCommand response);
21.
22.      ……略
23.
24.     /**
25.      * Execute the callback.
26.      */
27.     public void executeInvokeCallback();
28.
29.     /**
30.      * Asynchronous execute the callbackabnormally.
31.      */
32.     public void tryAsyncExecuteInvokeCallbackAbnormally();
33.
34.      ……略
35.
36.     /**
37.      * Get the application callback of thefuture.
38.      *
39.      * @return
40.      */
41.     public InvokeCallback getInvokeCallback();
42.
43.     /**
44.      * Add timeout for the future.
45.      *
46.      * @param timeout
47.      */
48.     public void addTimeout(Timeout timeout);
49.
50.     /**
51.      * Cancel the timeout.
52.      */
53.     public void cancelTimeout();
54.
55.     /**
56.      * Whether the future is done.
57.      *
58.      * @return
59.      */
60.     public boolean isDone();
61.
62.      ……略
63.
64.     /**
65.      * set invoke context
66.      * @param invokeContext
67.      */
68.     public void setInvokeContext(InvokeContext invokeContext);
69.
70.     /**
71.      * get invoke context
72.      * @return
73.      */
74.     public InvokeContext getInvokeContext();
75. }

在InvokeFuture中，主要的方法如下：

● waitResponse()：等待服务端响应，直到接收到响应，或执行线程被中断；

● waitResponse(final longtimeoutMillis)：等待服务端响应。如果在超时时间内没有返回响应，则抛出异常；

● putResponse(final RemotingCommandresponse)：设置服务端响应结果；

● isDone()：检查此处调用是否完成；

● executeInvokeCallback()：执行回调；

● tryAsyncExecuteInvokeCallbackAbnormally()：异步执行非正常响应的回调，如调用失败、调用超时等；

● addTimeout(Timeout timeout)：设置超时时间；

● cancelTimeout()：取消超时设置；

DefaultInvokeFuture实现了InvokeFuture接口，其主要源码如下：

1. public class DefaultInvokeFutureimplements InvokeFuture {
2.
3.      ……略
4.
5.     private final CountDownLatch     countDownLatch          = new CountDownLatch(1);
6.
7.     private final AtomicBoolean      executeCallbackOnlyOnce = newAtomicBoolean(false);
8.      ……略
9.
10.     @Override
11.     public ResponseCommand waitResponse(long timeoutMillis) throwsInterruptedException {
12.         this.countDownLatch.await(timeoutMillis,TimeUnit.MILLISECONDS);
13.         return this.responseCommand;
14.     }
15.
16.     @Override
17.     public ResponseCommand waitResponse() throws InterruptedException {
18.         this.countDownLatch.await();
19.         return this.responseCommand;
20.     }
21.
22.      ……略
23.     @Override
24.     public void putResponse(RemotingCommand response) {
25.         this.responseCommand =(ResponseCommand) response;
26.         this.countDownLatch.countDown();
27.     }
28.
29.     @Override
30.     public boolean isDone() {
31.         return this.countDownLatch.getCount()<= 0;
32.     }
33.      ……略
34.     @Override
35.     public void executeInvokeCallback() {
36.         if (callbackListener != null) {
37.             if(this.executeCallbackOnlyOnce.compareAndSet(false, true)) {
38.                 callbackListener.onResponse(this);
39.             }
40.         }
41.     }
42.      ……略
43.     @Override
44.     public void addTimeout(Timeout timeout) {
45.         this.timeout = timeout;
46.     }
47.
48.     @Override
49.     public void cancelTimeout() {
50.         if (this.timeout != null) {
51.             this.timeout.cancel();
52.         }
53.     }
54.      ……略
55.     @Override
56.     public void tryAsyncExecuteInvokeCallbackAbnormally() {
57.         try {
58.             Protocol protocol =ProtocolManager.getProtocol(ProtocolCode.fromBytes(this.protocol));
59.             if (null != protocol) {
60.                 CommandHandler commandHandler =protocol.getCommandHandler();
61.                 if (null != commandHandler) {
62.                     ExecutorService executor =commandHandler.getDefaultExecutor();
63.                     if (null != executor)
64.                         executor.execute(newRunnable() {
65.                             @Override
66.                             public void run() {
67.                                 ClassLoaderoldClassLoader = null;
68.                                 try {
69.                                     if(DefaultInvokeFuture.this.getAppClassLoader() != null) {
70.                                         oldClassLoader= Thread.currentThread()
71.                                             .getContextClassLoader();
72.                                         Thread.currentThread().setContextClassLoader(
73.                                             DefaultInvokeFuture.this.getAppClassLoader());
74.                                     }
75.                                     DefaultInvokeFuture.this.executeInvokeCallback();
76.                                 } finally {
77.                                     if (null !=oldClassLoader) {
78.                                         Thread.currentThread()
79.                                             .setContextClassLoader(oldClassLoader);
80.                                     }
81.                                 }
82.                             }
83.                         });
84.                 } else {
85.                     logger.error("Executornull in commandHandler of protocolCode [{}].",
86.                         this.protocol);
87.                 }
88.             } else {
89.                 logger.error("protocolCode[{}] not registered!", this.protocol);
90.             }
91.         } catch (Exception e) {
92.             logger.error("Exception caughtwhen executing invoke callback abnormally.", e);
93.         }
94.     }
95.
96. }

在DefaultInvokeFuture中，通过CountDownLatch实现了执行线程的挂起（阻塞）和恢复（解除阻塞）。CountDownLatch是基于AQS（AbstractQueuedSynchronizer）实现的同步器，它根据同步状态的值将对调用线程进行阻塞和解除阻塞的操作，是一种无锁实现。DefaultInvokeFuture主要实现逻辑如下：

● 创建初始值为1的CountDownLatch对象countDownLatch，作为一个简单的开关；

● 创建初始值为false的AtomicBoolean对象executeCallbackOnlyOnce，作为回调只执行一次的开关；

● 在waitResponse()方法中，调用CountDownLatch的await方法，阻塞当前线程，等待服务端响应，直到获取到服务端响应。如果在等待过程中线程被中断，则抛出InterruptedException异常；

● 在waitResponse(longtimeoutMillis)方法中，调用CountDownLatch的await(long timeout, TimeUnit unit)方法，阻塞当前线程，等待服务端响应。如果在超时时间内获取到服务端响应，则返回true；否则，当等待时间超过超时时间，则返回false。如果在等待过程中线程被中断，则抛出InterruptedException异常；

● 在putResponse(RemotingCommand response)方法中，首先设置服务端响应结果，然后调用CountDownLatch的countDown()方法，恢复等待响应结果的线程；

● 在executeInvokeCallback()方法中，通过原子变量executeCallbackOnlyOnce的CAS操作，保证只有一个线程可以执行回调操作，并且只执行一次。如果compareAndSet(false, true)操作成功，则表示当前线程获取到执行权，则调用InvokeCallbackListener的onResponse方法，执行设置好的回调方法。

● 在tryAsyncExecuteInvokeCallbackAbnormally()方法中，如果当前RpcCommandHandler设置了执行线程池defaultExecutor，则在defaultExecutor线程池的某个线程中执行DefaultInvokeF的executeInvokeCallback()方法。executeInvokeCallback()方法的执行过程参考上一步的说明。

● 对于其它方法，在此不详述了。

2. Timeout与HashedWheelTimer

SOFABolt采用 Netty 的超时机制：HashedWheelTimer。

HashedWheelTimer基本原理如下所述：

● 首先，在发起调用前，新增一个超时任务timeoutTask到 MpscQueue（Netty 实现的一种高效的无锁队列）；

● 然后，在循环里，不断的遍历MpscQueue队列里的超时任务（每次最多10万）。针对每个任务，根据其设置的超时时间，计算该任务所属于的 bucket 位置与剩余轮数 remainingRounds ，然后加入到对应bucket的链表结构里。随着tick++的进行，时间在不断的增长，每tick 8次，就是1个时间轮round；

● 最后，当对应超时任务的remainingRounds减到0时，就触发这个超时任务，执行其 run() 方法，做超时逻辑处理。

接下来，我们看看如何基于Netty实现四种通信模型：

1.1.1 单向调用-oneway

单向调用源码如下：

1.     /**
2.      * Oneway invocation.
3.      ……略
4.      */
5.     protected void oneway(final Connection conn, finalRemotingCommand request) {
6.         try {
7.             conn.getChannel().writeAndFlush(request).addListener(new ChannelFutureListener(){
8.
9.                 @Override
10.                 public void operationComplete(ChannelFuture f) throws Exception {
11.                     if (!f.isSuccess()) {
12.                         logger.error("Invokesend failed. The address is {}",
13.                             RemotingUtil.parseRemoteAddress(conn.getChannel()),f.cause());
14.                     }
15.                 }
16.
17.             });
18.         } catch (Exception e) {
19.             if (null == conn) {
20.                 logger.error("Conn isnull");
21.             } else {
22.                 logger.error("Exceptioncaught when sending invocation. The address is {}",
23.                     RemotingUtil.parseRemoteAddress(conn.getChannel()),e);
24.             }
25.         }
26.     };

对于单向调用，实现非常简单，主要实现逻辑如下：

1. 调用Netty的Channel接口的writeAndFlush方法，直接发送客户端请求对象request；

2. 增加ChannelFutureListener接口的匿名实现类，监听客户端请求发送操作。当发送操作完成以后，判断发送操作是否成功。如果未成功，则记录错误日志。如果成功，则忽略，表示调用完成。

1.1.2 同步调用-sync

同步调用源码如下：

1. /**
2.      * Synchronous invocation
3.      ……略
4.      */
5.     protected RemotingCommand invokeSync(final Connection conn, finalRemotingCommand request, final int timeoutMillis) throwsRemotingException,                                                               InterruptedException {
6.         final InvokeFuture future = createInvokeFuture(request, request.getInvokeContext());
7.         conn.addInvokeFuture(future);
8.         try {
9.             conn.getChannel().writeAndFlush(request).addListener(newChannelFutureListener() {
10.
11.                 @Override
12.                 public void operationComplete(ChannelFuture f) throws Exception {
13.                     if (!f.isSuccess()) {
14.                         conn.removeInvokeFuture(request.getId());
15.                         future.putResponse(commandFactory.createSendFailedResponse(
16.                             conn.getRemoteAddress(),f.cause()));
17.                         logger.error("Invokesend failed, id={}", request.getId(), f.cause());
18.                     }
19.                 }
20.
21.             });
22.         } catch (Exception e) {
23.             conn.removeInvokeFuture(request.getId());
24.             if (future != null) {
25.                 future.putResponse(commandFactory.createSendFailedResponse(conn.getRemoteAddress(),
26.                     e));
27.             }
28.             logger.error("Exception caughtwhen sending invocation, id={}", request.getId(), e);
29.         }
30.         RemotingCommand response = future.waitResponse(timeoutMillis);
31.
32.         if (response == null) {
33.             conn.removeInvokeFuture(request.getId());
34.             response =this.commandFactory.createTimeoutResponse(conn.getRemoteAddress());
35.             logger.warn("Wait response,request id={} timeout!", request.getId());
36.         }
37.
38.         return response;
39.     }

对于同步调用，主要实现逻辑如下：

1. 根据请求对象request和请求调用上下文InvokeContext，创建DefaultInvokeFuture对象future，并设置到Connection的invokeFuture属性；

2. 调用Netty的Channel接口的writeAndFlush方法，直接发送客户端请求对象request；

3. 增加ChannelFutureListener接口的匿名实现类，监听客户端请求发送操作。当发送操作完成以后，判断发送操作是否成功。如果未成功，则首先从当前Connection的invokeFutureMap中，根据请求ID删除对应的future，此操作是线程安全的（基于ConcurrentHashmap实现），保证同一时间只有一个线程操作成功。如果删除成功，则调用future的putResponse方法，设置调用失败响应结果，唤醒等待调用结果的线程，即第4步中阻塞的线程；

4. 调用future的waitResponse方法，阻塞当前线程，在超时时间内等待服务端响应结果；

5. 如果在调用过程中发生异常，则首先从当前Connection中根据请求ID删除对应的future，然后调用future的putResponse方法，设置调用失败响应结果，唤醒等待调用结果的线程，即第4步中阻塞的线程；

6. 如果在超时时间内没有获得服务端响应结果，则调用future的putResponse方法，设置调用超时响应结果，唤醒等待调用结果的线程，即第4步中阻塞的线程；

7. 如果在超时时间内获得服务端响应结果，则直接返回。

1.1.3 Future调用-future

Future调用源码如下：

1. /**
2.      * Invocation with future returned.
3.      ……略
4.      */
5.     protected InvokeFuture invokeWithFuture(final Connection conn, finalRemotingCommand request,
6.                                             final int timeoutMillis) {
7.
8.         final InvokeFuture future = createInvokeFuture(request, request.getInvokeContext());
9.         conn.addInvokeFuture(future);
10.         try {
11.             //add timeout
12.             Timeout timeout =TimerHolder.getTimer().newTimeout(new TimerTask() {
13.                 @Override
14.                 public void run(Timeouttimeout) throws Exception {
15.                     InvokeFuture future =conn.removeInvokeFuture(request.getId());
16.                     if (future != null) {
17.                         future.putResponse(commandFactory.createTimeoutResponse(conn
18.                             .getRemoteAddress()));
19.                     }
20.                 }
21.
22.             }, timeoutMillis,TimeUnit.MILLISECONDS);
23.             future.addTimeout(timeout);
24.
25.             conn.getChannel().writeAndFlush(request).addListener(newChannelFutureListener() {
26.
27.                 @Override
28.                 public voidoperationComplete(ChannelFuture cf) throws Exception {
29.                     if (!cf.isSuccess()) {
30.                         InvokeFuture f =conn.removeInvokeFuture(request.getId());
31.                         if (f != null) {
32.                             f.cancelTimeout();
33.                             f.putResponse(commandFactory.createSendFailedResponse(
34.                                 conn.getRemoteAddress(),cf.cause()));
35.                         }
36.                         logger.error("Invokesend failed. The address is {}",
37.                             RemotingUtil.parseRemoteAddress(conn.getChannel()),cf.cause());
38.                     }
39.                 }
40.
41.             });
42.         } catch (Exception e) {
43.             InvokeFuture f =conn.removeInvokeFuture(request.getId());
44.             if (f != null) {
45.                 f.cancelTimeout();
46.                 f.putResponse(commandFactory.createSendFailedResponse(conn.getRemoteAddress(),e));
47.             }
48.             logger.error("Exception caughtwhen sending invocation. The address is {}",
49.                 RemotingUtil.parseRemoteAddress(conn.getChannel()),e);
50.         }
51.         return future;
52.     };

对于Future调用，主要实现逻辑如下：

1. 根据请求对象request和请求调用上下文InvokeContext，创建DefaultInvokeFuture对象future，并设置到Connection的invokeFuture属性；

2. 根据超时时间，创建io.netty.util.HashedWheelTimer.HashedWheelTimer类型定时器，并设置定时任务。定时任务主要完成以下工作：首先从当前Connection中根据请求ID删除对应的future，然后调用future的putResponse方法，设置调用超时响应结果，唤醒等待调用结果的线程；

3. 设置future的timeout；

4. 调用Netty的Channel接口的writeAndFlush方法，直接发送客户端请求对象request；

5. 增加ChannelFutureListener接口的匿名实现类，监听客户端请求发送操作。当发送操作完成以后，判断发送操作是否成功。如果未成功，则首先从当前Connection中根据请求ID删除对应的future，然后调用future的putResponse方法，设置调用失败响应结果，唤醒等待调用结果的线程；

6. 如果在调用过程中发生异常，则首先从当前Connection中根据请求ID删除对应的future，然后调用future的putResponse方法，设置调用失败响应结果，唤醒等待调用结果的线程；

7. 如果在调用过程中没有发生异常，则直接返回future。

1.1.4 回调-callback

Callback调用源码如下：

1. /**
2.      * Invocation with callback.
3.      ……略
4.      */
5.     protected void invokeWithCallback(final Connection conn, finalRemotingCommand request,
6.                                       finalInvokeCallback invokeCallback, final int timeoutMillis) {
7.         final InvokeFuture future = createInvokeFuture(conn, request, request.getInvokeContext(),
8.             invokeCallback);
9.         conn.addInvokeFuture(future);
10.
11.         try {
12.             //add timeout
13.             Timeout timeout =TimerHolder.getTimer().newTimeout(new TimerTask() {
14.                 @Override
15.                 public void run(Timeouttimeout) throws Exception {
16.                     InvokeFuture future =conn.removeInvokeFuture(request.getId());
17.                     if (future != null) {
18.                         future.putResponse(commandFactory.createTimeoutResponse(conn
19.                             .getRemoteAddress()));
20.                         future.tryAsyncExecuteInvokeCallbackAbnormally();
21.                     }
22.                 }
23.
24.             }, timeoutMillis,TimeUnit.MILLISECONDS);
25.             future.addTimeout(timeout);
26.             conn.getChannel().writeAndFlush(request).addListener(new ChannelFutureListener() {
27.
28.                 @Override
29.                 public voidoperationComplete(ChannelFuture cf) throws Exception {
30.                     if (!cf.isSuccess()) {
31.                         InvokeFuture f =conn.removeInvokeFuture(request.getId());
32.                         if (f != null) {
33.                             f.cancelTimeout();
34.                             f.putResponse(commandFactory.createSendFailedResponse(
35.                                 conn.getRemoteAddress(),cf.cause()));
36.                             f.tryAsyncExecuteInvokeCallbackAbnormally();
37.                         }
38.                         logger.error("Invokesend failed. The address is {}",
39.                             RemotingUtil.parseRemoteAddress(conn.getChannel()),cf.cause());
40.                     }
41.                 }
42.
43.             });
44.         } catch (Exception e) {
45.             InvokeFuture f =conn.removeInvokeFuture(request.getId());
46.             if (f != null) {
47.                 f.cancelTimeout();
48.                 f.putResponse(commandFactory.createSendFailedResponse(conn.getRemoteAddress(),e));
49.                 f.tryAsyncExecuteInvokeCallbackAbnormally();
50.             }
51.             logger.error("Exception caughtwhen sending invocation. The address is {}",
52.                 RemotingUtil.parseRemoteAddress(conn.getChannel()),e);
53.         }
54.     }

对于Callback回调，主要实现逻辑如下：

1. 根据请求对象request和请求调用上下文InvokeContext，创建DefaultInvokeFuture对象future，并设置到Connection的invokeFuture属性；

2. 根据超时时间，创建io.netty.util.HashedWheelTimer.HashedWheelTimer类型定时器，并设置定时任务。定时任务主要完成以下工作：首先，从当前Connection中根据请求ID删除对应的future；然后，调用future的putResponse方法，设置调用超时响应结果；最后，调用设置的回调方法，由回调方法处理响应结果；

3. 设置future的timeout；

4. 调用Netty的Channel接口的writeAndFlush方法，直接发送客户端请求对象request；

5. 增加ChannelFutureListener接口的匿名实现类，监听客户端请求发送操作。当发送操作完成以后，判断发送操作是否成功。如果未成功，则首先，从当前Connection中根据请求ID删除对应的future；然后，调用future的putResponse方法，设置调用失败响应结果；最后，调用设置的回调方法，由回调方法处理响应结果；

6. 如果在调用过程中发生异常，则首先从当前Connection中根据请求ID删除对应的future；然后，调用future的putResponse方法，设置调用失败响应结果；最后，调用设置的回调方法，由回调方法处理响应结果；

7. 如果在调用过程中没有发生异常，则直接返回。

在sync、futrue和callback三种通信模型的调用过程中，有两个操作包含一些隐含的意思，对于多线程同步和整个调用过程的处理非常关键：

● InvokeFuture future =conn.removeInvokeFuture(request.getId())，即从当前Connection的invokeFutureMap中，根据请求ID删除对应的future，此操作是线程安全的（基于ConcurrentHashmap实现），保证同一时间只有一个线程操作成功。如果删除成功，返回删除的InvokeFuture。否则，返回null。然后通过判断future是否为null，来决定当前线程是否具有设置响应结果或执行回调方法的权利；

● 在哪里设置正常的服务端响应结果。在SOFA Bolt中，是在com.alipay.remoting.rpc.protocol.RpcResponseProcessor的doProcess方法中设置。RpcResponseProcessor类主要用来处理服务端响应，通过Connection获取future，然后调用future的putResponse方法，设置正常服务端响应结果，唤醒等待调用结果的线程或调用设置好的回调方法，处理响应结果。

了解完BaseRemoting抽象类以后，我们在简要看看其子类：

● RpcRemoting抽象类，继承了BaseRemoting抽象类，该类根据RPC需求，增加了地址解析功能和连接管理功能。

● RpcClientRemoting类，继承了RpcRemoting抽象类，为客户端提供了四种通信模型的API，供客户端实际调用。

● RpcServerRemoting类，继承了RpcRemoting抽象类，为服务端提供了四种通信模型的API，供服务端实际调用。此API在全双工通信过程中才被服务端使用。

本系列文章目录：

SOFA BOLT源码解析之概述

SOFA BOLT源码解析之设计要点-网络IO

SOFA BOLT源码解析之设计要点-线程模型

SOFA BOLT源码解析之设计要点-通信模型

SOFA BOLT源码解析之设计要点-连接管理

SOFA BOLT源码解析之设计要点-通信协议

收录于
