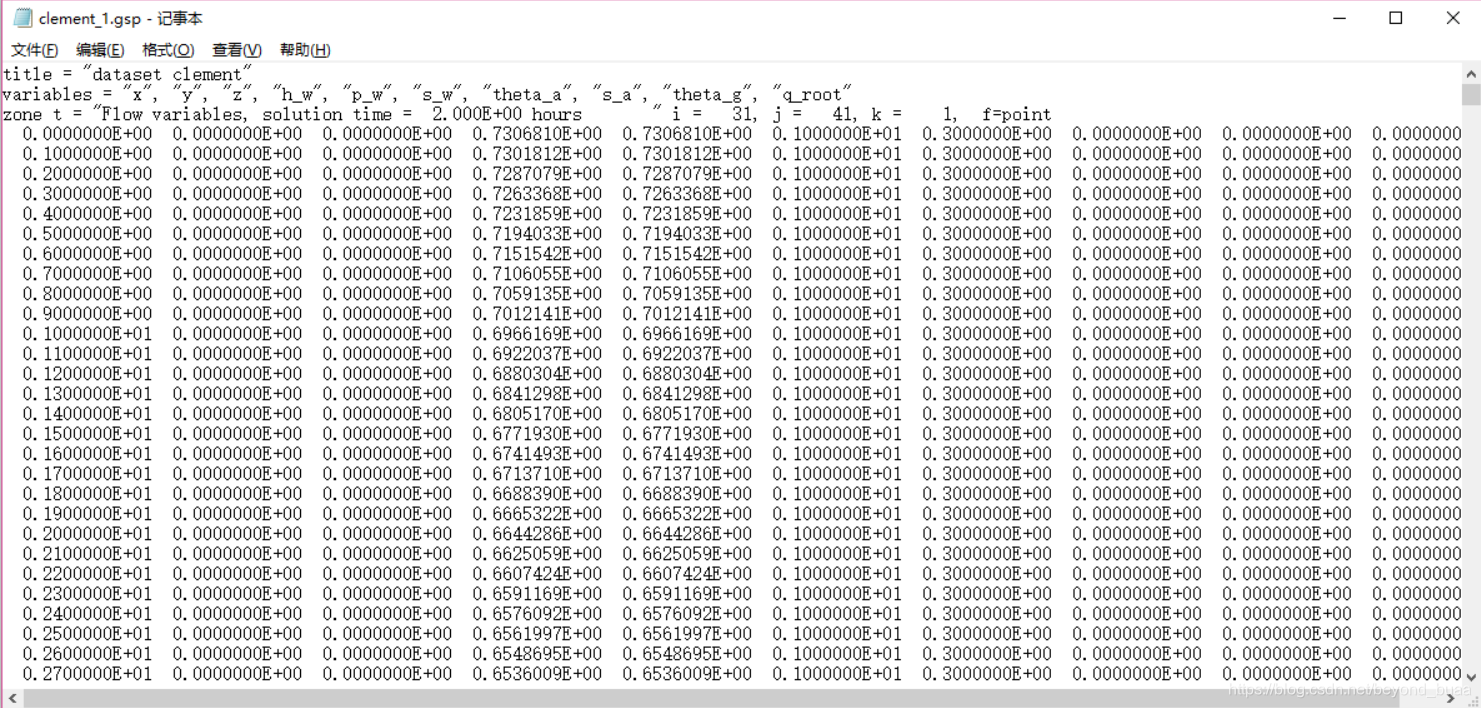

其数据格式（主要是表头的书写）：

注：如果是2D，则去掉“z”列；表头中的逗号可以用空格替代。

如果数据结构是多面体非结构网格，则“zone”项，改写为“zone N=14， E=2，F=FEBLOCK，ET=BRICK”，N=14是node数，E=2是element数，F=FEBLOCK是数据存储结构，block为块状，即一个参数全部在一个块中，存储完毕才存入下一个参数；FEPOINT则为点状存储，一个节点所有参数存储完毕再存入下一个节点所有参数。ET=BRICK是element type（网格结构），brick是8个点组成的多面体，前4个点一个面，后4个点一个面，前后两个面相连；Quadrilateral是四边形网格；Tetrahedron是四面体网格。
