c# canvas 绘制带刻度线 虚线 的 图表

原创 于 2024-12-23 10:58:50 发布 · 470 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c# #windows #开发语言

仪器用，基本都用后端代码实现
鼠标移动到点上面会显示坐标。
话不多说 直接看代码和图 有问题可以提问

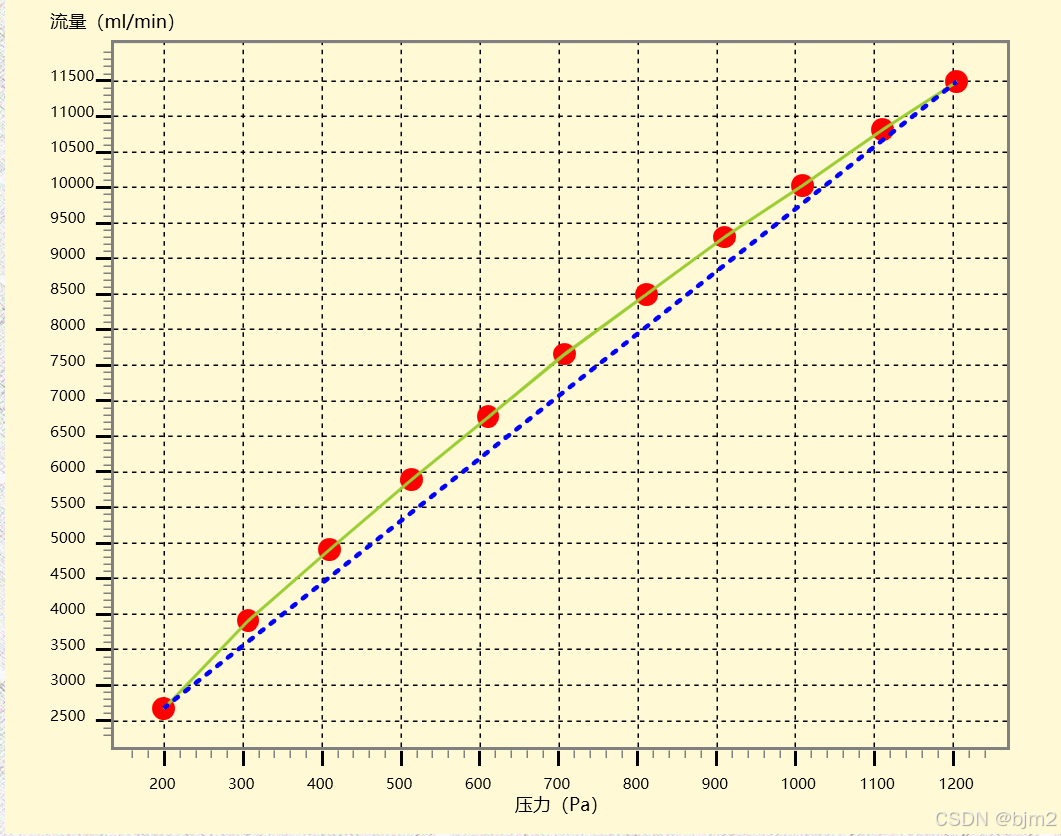

在这里插入图片描述

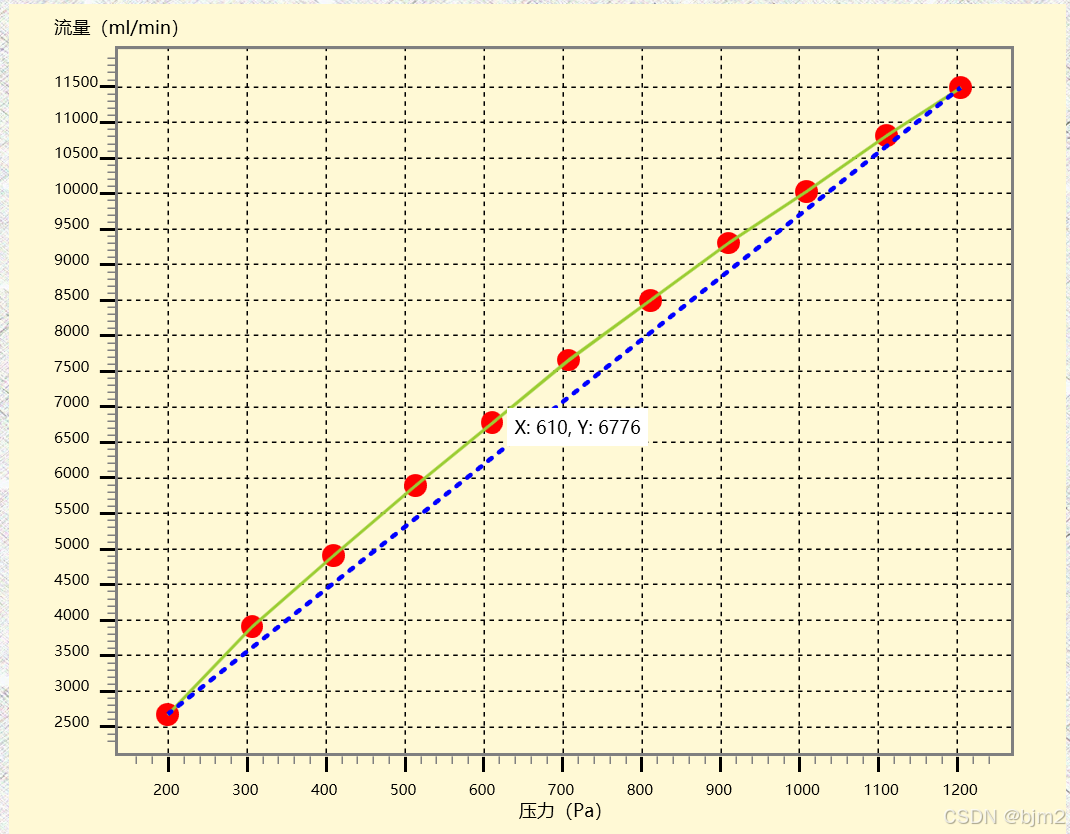

在这里插入图片描述

        private void drawBrokenline()
        {
            // 清空之前的内容
            cvs_brokenline.Children.Clear();

            // 数据点
            List<PointInCVS> dataPoints = new List<PointInCVS> {
                new PointInCVS { X = 199, Y = 2671 },
                new PointInCVS { X = 306, Y = 3911 },
                new PointInCVS { X = 409, Y = 4910 },
                new PointInCVS { X = 513, Y = 5895 },
                new PointInCVS { X = 610, Y = 6776 },
                new PointInCVS { X = 707, Y = 7659 },
                new PointInCVS { X = 811, Y = 8500 },
                new PointInCVS { X = 910, Y = 9305 },
                new PointInCVS { X = 1009, Y = 10031 },
                new PointInCVS { X = 1110, Y = 10813 },
                new PointInCVS { X = 1204, Y = 11486 },
                };

            // 创建 Polyline 控件来绘制折线
            Polyline polyline = new Polyline
            {
                Stroke = new SolidColorBrush(Colors.YellowGreen),  // 设置线条颜色
                StrokeThickness = 2  // 设置线条宽度
            };

            // 定义点集合
            PointCollection points = new PointCollection();

            // 获取 Canvas 的高度和宽度
            double canvasHeight = cvs_brokenline.ActualHeight;
            double canvasWidth = cvs_brokenline.ActualWidth;

            // 计算数据的最小值和最大值
            double minX = dataPoints.Min(p => p.X);
            double maxX = dataPoints.Max(p => p.X);
            double minY = dataPoints.Min(p => p.Y);
            double maxY = dataPoints.Max(p => p.Y);

            // 设置 X 轴和 Y 轴的映射范围
            double xMinPos = canvasWidth * 0.15;
            double xMaxPos = canvasWidth * 0.90;
            double yMinPos = canvasHeight * 0.1;
            double yMaxPos = canvasHeight * 0.85;

            // 如果只有一个数据点，不绘制折线
            if (dataPoints.Count == 1)
            {
                //不绘制
                return;
            }
            else
            {
                // 计算边界扩展5%的尺寸
                double paddingPersent = 0.05;
                double paddingX = canvasWidth * paddingPersent;
                double paddingY = canvasHeight * paddingPersent;

                double rectangleX = (xMinPos - paddingX);
                double rectangleY = (yMinPos - paddingY);
                double rectangleWidth = (xMaxPos - xMinPos) + 2 * paddingX;
                double rectangleHeight = (yMaxPos - yMinPos) + 2 * paddingY;
                // 创建一个矩形控件
                Rectangle borderRectangle = new Rectangle
                {
                    Stroke = new SolidColorBrush(Colors.Gray),
                    StrokeThickness = 2,
                    Width = rectangleWidth,
                    Height = rectangleHeight,
                    Margin = new Thickness(rectangleX, rectangleY, 0, 0)  // 设置矩形的位置
                };
                // 将矩形添加到 Canvas
                cvs_brokenline.Children.Add(borderRectangle);

                // 在 Y 轴刻度线上方添加描述文本
                TextBlock yDescription = new TextBlock
                {
                    Text = "流量（ml/min）",
                    Foreground = new SolidColorBrush(Colors.Black),
                    FontSize = 12,
                    HorizontalAlignment = HorizontalAlignment.Center,
                    VerticalAlignment = VerticalAlignment.Top
                };
                Canvas.SetLeft(yDescription, rectangleX - 40);  // 描述文本位于 Y 轴刻度线左侧
                Canvas.SetTop(yDescription, rectangleY - 20);  // 描述文本位于 Y 轴刻度线上方
                cvs_brokenline.Children.Add(yDescription);

                // 在 X 轴刻度线上方添加描述文本
                TextBlock xDescription = new TextBlock
                {
                    Text = "压力（Pa）",
                    Foreground = new SolidColorBrush(Colors.Black),
                    FontSize = 12,
                    HorizontalAlignment = HorizontalAlignment.Center,
                    VerticalAlignment = VerticalAlignment.Top,
                    Width = 60
                };
                Canvas.SetLeft(xDescription, rectangleX + rectangleWidth / 2 - 30);  // 描述文本位于 Y 轴刻度线左侧
                Canvas.SetTop(xDescription, rectangleY + rectangleHeight + 28);  // 描述文本位于 Y 轴刻度线上方
                cvs_brokenline.Children.Add(xDescription);

                // 计算矩形下边界位置
                double borderBottomY = yMaxPos + paddingY;
                // 绘制 X 轴刻度线和标签
                for (int x = (int)(minX - (maxX - minX) * paddingPersent);
                    x <= maxX + (maxX - minX) * paddingPersent;
                    x++)
                {
                    // 计算当前 X 值在 Canvas 上的位置
                    double xPosition = xMinPos + (x - minX) / (maxX - minX) * (xMaxPos - xMinPos);

                    // 如果 X 值是 100 的倍数，绘制大刻度线
                    if (x % 100 == 0)
                    {
                        // 大刻度线
                        Line largeTick = new Line
                        {
                            X1 = xPosition,
                            Y1 = borderBottomY,  // 刻度线起始位置对齐矩形下边界
                            X2 = xPosition,
                            Y2 = borderBottomY + 10, // 大刻度线向下延伸
                            Stroke = new SolidColorBrush(Colors.Black),
                            StrokeThickness = 2
                        };
                        cvs_brokenline.Children.Add(largeTick);

                        // 绘制虚线（从大刻度线的顶部延伸到矩形顶部）
                        Line dashedLine = new Line
                        {
                            X1 = xPosition,
                            Y1 = borderBottomY - 2,  // 起点为大刻度线顶部
                            X2 = xPosition,
                            Y2 = rectangleY + 2,  // 终点为矩形顶部
                            Stroke = new SolidColorBrush(Colors.Black),
                            StrokeThickness = 1,
                            StrokeDashArray = new DoubleCollection() { 3, 3 } // 设置虚线样式
                        };
                        cvs_brokenline.Children.Add(dashedLine);

                        // 标注 X 值
                        TextBlock xLabel = new TextBlock
                        {
                            Text = x.ToString(),
                            Foreground = new SolidColorBrush(Colors.Black),
                            FontSize = 10,
                            Width = 30,
                            HorizontalAlignment = HorizontalAlignment.Right,
                        };
                        Canvas.SetLeft(xLabel, xPosition - 10);
                        Canvas.SetTop(xLabel, borderBottomY + 15);  // 标签位于刻度线下方
                        cvs_brokenline.Children.Add(xLabel);
                    }
                    // 如果 X 值是 20 的倍数，绘制小刻度线
                    else if (x % 20 == 0)
                    {
                        // 小刻度线
                        Line smallTick = new Line
                        {
                            X1 = xPosition,
                            Y1 = borderBottomY,  // 刻度线起始位置对齐矩形下边界
                            X2 = xPosition,
                            Y2 = borderBottomY + 5,  // 小刻度线向下延伸
                            Stroke = new SolidColorBrush(Colors.Gray),
                            StrokeThickness = 1
                        };
                        cvs_brokenline.Children.Add(smallTick);
                    }
                }


                // 绘制 Y 轴刻度线和标签
                for (int y = (int)(minY - (maxY - minY) * paddingPersent);
                    y <= maxY + (maxY - minY) * paddingPersent;
                    y++)
                {
                    // 计算当前 Y 值在 Canvas 上的位置
                    double yPosition = yMaxPos - (y - minY) / (maxY - minY) * (yMaxPos - yMinPos);

                    // 如果 Y 值是 100 的倍数，绘制大刻度线
                    if (y % 500 == 0)
                    {
                        // 大刻度线
                        Line largeTick = new Line
                        {
                            X1 = rectangleX,  // 刻度线起始位置对齐矩形左边界
                            Y1 = yPosition,
                            X2 = rectangleX - 10,  // 大刻度线向左延伸
                            Y2 = yPosition,
                            Stroke = new SolidColorBrush(Colors.Black),
                            StrokeThickness = 2
                        };
                        cvs_brokenline.Children.Add(largeTick);

                        // 绘制虚线（从大刻度线的右侧延伸到矩形右侧）
                        Line dashedLine = new Line
                        {
                            X1 = rectangleX + 2,  // 起点为大刻度线右侧
                            Y1 = yPosition,
                            X2 = rectangleX + rectangleWidth - 2,  // 终点为矩形右侧
                            Y2 = yPosition,
                            Stroke = new SolidColorBrush(Colors.Black),
                            StrokeThickness = 1,
                            StrokeDashArray = new DoubleCollection() { 3, 3 } // 设置虚线样式
                        };
                        cvs_brokenline.Children.Add(dashedLine);

                        // 标注 Y 值
                        TextBlock yLabel = new TextBlock
                        {
                            Text = y.ToString(),
                            Foreground = new SolidColorBrush(Colors.Black),
                            FontSize = 10,
                            Width = 30,
                            HorizontalAlignment = HorizontalAlignment.Right,
                        };
                        Canvas.SetLeft(yLabel, rectangleX - 40);  // 标签位于刻度线左侧
                        Canvas.SetTop(yLabel, yPosition - 10);  // 标签位于刻度线上方
                        cvs_brokenline.Children.Add(yLabel);
                    }
                    // 如果 Y 值是 100 的倍数，绘制小刻度线
                    else if (y % 100 == 0)
                    {
                        // 小刻度线
                        Line smallTick = new Line
                        {
                            X1 = rectangleX,  // 刻度线起始位置对齐矩形左边界
                            Y1 = yPosition,
                            X2 = rectangleX - 5,  // 小刻度线向左延伸
                            Y2 = yPosition,
                            Stroke = new SolidColorBrush(Colors.Gray),
                            StrokeThickness = 1
                        };
                        cvs_brokenline.Children.Add(smallTick);
                    }
                }


                // 根据数据点生成折线的点
                for (int i = 0; i < dataPoints.Count; i++)
                {
                    // 将 X 值从 minX/maxX 映射到画布的 xMinPos/xMaxPos 区间
                    double x = (dataPoints[i].X - minX) / (maxX - minX) * (xMaxPos - xMinPos) + xMinPos;

                    // 将 Y 值从 minY/maxY 映射到画布的 yMinPos/yMaxPos 区间
                    double y = yMaxPos - (dataPoints[i].Y - minY) / (maxY - minY) * (yMaxPos - yMinPos);

                    points.Add(new Point(x, y));

                    double pointDiameter = 15;
                    // 绘制数据点（Ellipse）
                    Ellipse pointEllipse = new Ellipse
                    {
                        Width = pointDiameter,
                        Height = pointDiameter,
                        Fill = new SolidColorBrush(Colors.Red)  // 设置点的颜色
                    };

                    // 设置数据点的位置
                    Canvas.SetLeft(pointEllipse, x - pointDiameter / 2);  // 调整点的位置，使其居中
                    Canvas.SetTop(pointEllipse, y - pointDiameter / 2);  // 调整点的位置，使其居中


                    // 将点添加到 Canvas 上
                    cvs_brokenline.Children.Add(pointEllipse);
                    // 添加鼠标事件处理程序
                    int xPointValue = dataPoints[i].X;
                    int yPointValue = dataPoints[i].Y;
                    pointEllipse.MouseEnter += (sender, e) => PointEllipse_MouseEnter(sender, e, xPointValue, yPointValue);
                    pointEllipse.MouseLeave += PointEllipse_MouseLeave;
                }

                // 将点集合赋值给 Polyline
                polyline.Points = points;

                // 添加 Polyline 到 Canvas 中
                cvs_brokenline.Children.Add(polyline);

                // 绘制起点和终点的蓝色点状直线
                Point startPoint = points.First();
                Point endPoint = points.Last();


                // 如果有多个数据点，绘制蓝色的连接线
                Line blueLine = new Line
                {
                    X1 = startPoint.X,
                    Y1 = startPoint.Y,
                    X2 = endPoint.X,
                    Y2 = endPoint.Y,
                    Stroke = new SolidColorBrush(Colors.Blue),
                    StrokeThickness = 3,
                    StrokeDashArray = new DoubleCollection() { 1, 2 },  // 设置虚线效果
                    StrokeDashCap = PenLineCap.Round  // 设置虚线末端为圆形
                };
                cvs_brokenline.Children.Add(blueLine);


            }

        }

        // 鼠标进入事件处理程序
        private void PointEllipse_MouseEnter(object sender, MouseEventArgs e, int x, int y)
        {
            Ellipse ellipse = sender as Ellipse;
            if (ellipse != null)
            {
                // 获取椭圆的中心点
                double centerX = Canvas.GetLeft(ellipse) + ellipse.Width / 2;
                double centerY = Canvas.GetTop(ellipse) + ellipse.Height / 2;
                // 将 X 和 Y 坐标转换为整数
                int intCenterX = (int)Math.Round(centerX);  // 或者使用 Convert.ToInt32(centerX)
                int intCenterY = (int)Math.Round(centerY);  // 或者使用 Convert.ToInt32(centerY)

                // 将 X 和 Y 坐标转换为整数
                int intX = x;  // 或者使用 Convert.ToInt32(x)
                int intY = y;  // 或者使用 Convert.ToInt32(y)

                // 创建一个 TextBlock 来显示 X 和 Y 值
                TextBlock valueText = new TextBlock
                {
                    Text = $"X: {intX}, Y: {intY}",
                    Foreground = new SolidColorBrush(Colors.Black),
                    FontSize = 12,
                    Background = new SolidColorBrush(Colors.White),
                    Padding = new Thickness(5),
                    Name = $"ValueText_{intCenterX}_{intCenterY}"  // 设置唯一名称，使用整数值
                };

                // 设置 TextBlock 的位置
                Canvas.SetLeft(valueText, centerX + 10);
                Canvas.SetTop(valueText, centerY - 10);

                // 将 TextBlock 添加到 Canvas 上
                cvs_brokenline.Children.Add(valueText);
            }
        }

        // 鼠标离开事件处理程序
        private void PointEllipse_MouseLeave(object sender, MouseEventArgs e)
        {
            Ellipse ellipse = sender as Ellipse;
            if (ellipse != null)
            {
                // 获取椭圆的中心点
                double centerX = Canvas.GetLeft(ellipse) + ellipse.Width / 2;
                double centerY = Canvas.GetTop(ellipse) + ellipse.Height / 2;

                // 将 X 和 Y 坐标转换为整数
                int intCenterX = (int)Math.Round(centerX);  // 或者使用 Convert.ToInt32(centerX)
                int intCenterY = (int)Math.Round(centerY);  // 或者使用 Convert.ToInt32(centerY)

                // 创建对应的 TextBlock 名称
                string textBlockName = $"ValueText_{intCenterX}_{intCenterY}";  // 使用整数值

                // 查找并删除对应名称的 TextBlock
                var textBlockToRemove = cvs_brokenline.Children.OfType<TextBlock>()
                    .FirstOrDefault(t => t.Name == textBlockName);

                if (textBlockToRemove != null)
                {
                    cvs_brokenline.Children.Remove(textBlockToRemove);
                }
            }
        }
bjm2
关注
C# canvas 添加图片
weixin_34221775的博客
12-04 2488
2019独角兽企业重金招聘Python工程师标准>>> ...
C# 绘制自定义虚线
04-23
C# 绘制自定义虚线C# 绘制自定义虚线C# 绘制自定义虚线C# 绘制自定义虚线C# 绘制自定义虚线C# 绘制自定义虚线
用C#绘制自定义虚线
11-27
用C#绘制自定义虚线
C#窗体程序画虚线
01-03
使用VS软件，c#编写窗体程序，用鼠标画虚线。鼠标左键单击，依次记录相应的坐标点，实现对虚线的绘制，右键结束对本条线的绘制。
C# Pen绘制虚线（System.Drawing.Pen与System.Windows.Media.Pen）
weixin_30883271的博客
12-28 1207
　　一.绘制虚线的方法 GDI绘制，使用的是System.Drawing.Pen 　　　　　　　 Pen pen = new Pen(Color.Red, 1); pen.DashStyle = System.Drawing.Drawing2D.DashStyle.Custom; pen.DashPattern = new float[...
C#绘制虚线
SunCherryDream的专栏
09-09 1万+
Pen pen = new Pen(Color.Red, 1);             pen.DashStyle = System.Drawing.Drawing2D.DashStyle.Custom;             pen.DashPattern = new float[] { 5, 5 };             Graphics gh = this.CreateGrap
C#实现图形间连接线绘制教程
连接线可以用于表示两个图形对象之间的某种关系或数据流，例如在图表或流程图编辑器中。 首先，我们需要理解在C#中如何表示图形对象。在Windows Forms中，图形对象通常是通过继承自`System.Windows.Forms.Control`...
C#实现折线图绘制并附带源码
虽然本项目基于Windows窗体技术实现，但C#中还有其他多种方式可用于绘制折线图，比如使用WPF（Windows Presentation Foundation）中的Canvas、Path、Polyline等元素进行矢量绘图，或者借助第三方图表库如OxyPlot、...
C# ASP.NET 线形图绘制类库详解
典型的工作流程包括：接收原始数据数组 → 数据归一化处理 → 计算坐标映射关系 → 绘制背景网格 → 绘制 X/Y 轴及刻度 → 绘制数据线条 → 添加数据点标记 → 渲染图例和标题 → 输出图像流。整个过程完全由代码...
实时绘制带坐标标注的曲线图
步骤一般包括：清空背景、绘制坐标轴、生成刻度与标签、绘制网格线、最后遍历数据点并连接成折线或平滑曲线。对于多条曲线的叠加显示，可通过不同颜色、线型（实线、虚线）加以区分，并配合图例说明。 数据来源方面...
C# GDI+实现双曲线图绘制教程
C#中的GDI+（Graphics Device Interface Plus）是.NET Framework提供的用于绘制图形和处理图像的一套丰富的API。GDI+是Windows平台图形绘制的基础，并且在C#中可以通过System.Drawing命名空间进行操作。在本文中，...
c# winform 用鼠标画拉出来的虚线框,鼠标框选边框效
04-07
用鼠标画拉出来的虚线框,鼠标框选边框效 C#
基于C#开发的图像绘制、Canvas绘图及图片处理应用开发
05-24
功能包含：绘制线段、矩形、椭圆形、控制粗细、调整颜色、旋转图形、平移图形、缩放图形，满足填充颜色、插入图片、另存为、暗角、降低亮度、灰度、浮雕、马赛克、锯齿等操作。资源包含：演示视频，项目源代码
NodeCanvas
03-20
NodeCanvas好用的行为树插件含例子
c#创建画布_添加项目到画布Unity C＃
weixin_42364391的博客
01-14 234
I am trying to add items to my Canvas dynamicly in C#.Here is what I am trying to dopublic class MyScript : MonoBehaviour{private List _buttons;private GameObject _canvas;public MyScript(){_buttons = ...
虚线的描绘
Cool code
03-08 1334
虚线的描绘，是线的描绘时使用的Pen对象的DashStyle属性的值变更实现的。下面的例子是，对DashStyle属性的值进行各种变更所描绘的直线。[C#]//using System.Drawing; //using System.Drawing.Drawing2D; //上面的1行代码写在所有代码的最上面 //Graphics对象作成 Graphics g = Pi
C#如何使用Canvas控件
m0_38038158的博客
11-26 1991
我看网上没有说的很详细的。 一句话:创建项目的时候选择WPF即可，不然在其它格式的项目下，Canvas控件时灰色的。
C#生成柱状图,包括刻度,刻度值.
weixin_33941350的博客
06-03 257
http://blog.youkuaiyun.com/xyz7885696/article/details/2482842 usingSystem;usingSystem.Data;usingSystem.Configuration;usingSystem.Web;usingSystem.Web.Security;usingSystem.Web.UI;usingSystem.Web.UI...
C# WPF Canvas绘图
热门推荐
weixinhum
12-16 2万+
//清除canvas画布 DrawCanvas.Children.Clear(); //直线对象 Line mydrawline = new Line(); mydrawline.Stroke= Brushes.Black;//外宽颜色，在直线里为线颜色 mydrawline.StrokeThickness = 3;//线宽度 mydrawline.Height = 30; mydrawline.W
掌握Android Canvas绘制动态仪表刻度盘技巧
3. 绘制刻度线：仪表盘通常会有多个刻度线来表示不同的数据范围。通过循环计算每个刻度线的角度，并使用drawLine方法绘制出直线。要注意的是，每条线的角度和位置都应该是动态计算出来的，以便于适应不同尺寸的屏幕...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
