Cache访问

全相联映射方式的优点是Cache的空间利用率高，但缺点是相联存储器庞大，比较电路复杂，因此只适合于小容量的Cache之用。







访问过程： 当一个主存块调入 Cache中时，会同时将主存地址的T标志存入Cache块的标志字段中。当CPU送来一个访存地址时，首先，根据该主存地址的C字段找到Cache的相 应块，然后将该块标志字段中存放的标志与主存地址的T标志进行比较，若相符，说明主存的块目前已调入该Cache块中，则命中，于是使用主存地址的W字段 访问该Cache块的相应字单元；若不相符，则未命中，于是使用主存地址直接访主存。



评价： 直接相联映射方式的优点 是比较电路最简单，但缺点是Cache块冲突率较高，从而降低了Cache的利用率。由于主存的每一块只能映射到Cache的一个特定块上，当主存的某块 需调入Cache时，如果对应的Cache特定块已被占用，而Cache中的其它块即使空闲，主存的块也只能通过替换的方式调入特定块的位置，不能放置到 其它块的位置上。

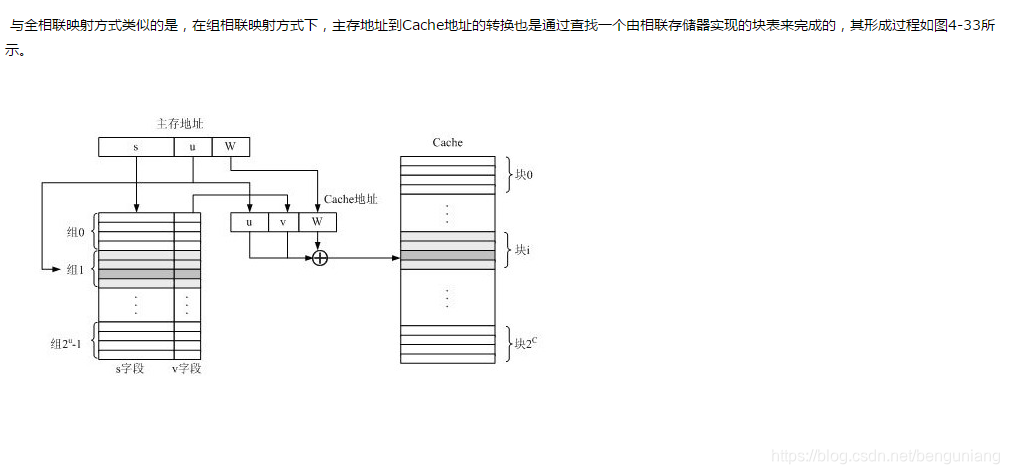

当一个主存块调入Cache中时，会同时将其主存块地址的前s位写入一个由相联存储器实现的快表的对应Cache块项的s字段中。例如，设主存的某块调入Cache的第1组的第2块中，则在快表的组1第3项的s字段会登记下该主存块地址的前s位。



 CPU访存时，首先，根据主存地址中的主存块号中的u字段找到快表的相应组，然后将该组的所有项的前s位同时与主 存地址的s字段作比较，若相符，则说明主存块在Cache中，于是将Cache中该项的v字段取出，作为Cache地址的v字段，而Cache地址的u、 W字段直接由主存地址的u、W字段形成，最后形成一个完整的访Cache地址。当然，若比较结果是没有相符项，则未命中，由主存地址直接访主存。



 其实，全相联映射和直接相联映射可以看成是组相联映射的两个极端情况。若u＝0，v＝C，则Cache只包含1组，此即全相联映射方式；若u＝C，v＝0，则组内的块数等于1，此即直接相联映射。
