Matplotlib之subplot分格显示 2

1.方法一：subplot2grid()函数

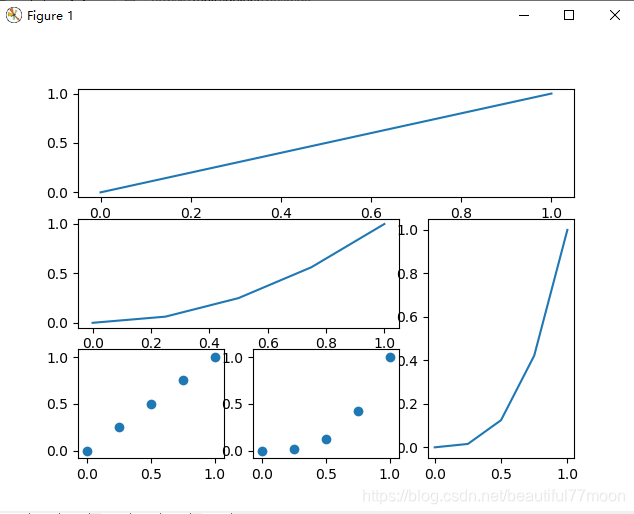

例一：用subplot2grid()函数画出下图中的函数：

代码如下：

import matplotlib.pyplot as plt
from numpy import *
x=linspace(0,1,5)

plt.figure()
#将图片分为3行3列，从第1行第1列开始显示，函数跨3列1行
plt.subplot2grid((3,3),(0,0),colspan=3,rowspan=1)
y1=x
plt.plot(x,y1)
#将图片分为3行3列，从第2行第1列开始显示，函数跨2列1行
plt.subplot2grid((3,3),(1,0),colspan=2,rowspan=1)
y2=x**2
plt.plot(x,y2)
#将图片分为3行3列，从第2行第3列开始显示，函数跨1列2行
plt.subplot2grid((3,3),(1,2),colspan=1,rowspan=2)
y3=x**3
plt.plot(x,y3)
#将图片分为3行3列，从第3行第1列开始显示，图像跨1列1行
plt.subplot2grid((3,3),(2,0))
plt.scatter(x,y1)
#将图片分为3行3列，从第3行第2列开始显示，图像跨1列1行
plt.subplot2grid((3,3),(2,1))
plt.scatter(x,y3)

plt.show()

注：

plt.subplot2grid((3,3),(0,0),colspan=3,rowspan=1)：将图分为3行3列，行和列的编号从0开始，声明从第1行第1列（即第一个格）开始画这个图像，函数图像跨3列(colspan)1行(rowspan)。

2.方法二：Gridspec()函数

例二：将上图用Gridspec()函数展示出来。

代码如下：

import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec
from numpy import *
x=linspace(0,1,5)

plt.figure()
gs=gridspec.GridSpec(3,3)  #将区域分为3行3列

#1.将函数画在第1行跨123列
plt.subplot(gs[0,:])
y1=x
plt.plot(x,y1)
#2.将函数画在第2行跨12列
plt.subplot(gs[1,:2])  #跨编号为0，1的列
y2=x**2
plt.plot(x,y2)
#3.将函数画在第3列跨23行
plt.subplot(gs[1:,2])  #跨编号为1，2的行
y3=x**3
plt.plot(x,y3)
#4.将函数画在第3行第1列
plt.subplot(gs[-1,0])   #-1表示最后一行，也可以写成2
plt.scatter(x,y1)
#5.将函数画在第3行第2列
plt.subplot(gs[2,1])
plt.scatter(x,y2)

plt.show()

注：

注意在使用GridSpec函数是要import matplotlib.gridspec

gs=gridspec.GridSpec(3,3)，将区域分为3行3列，并返回一个3行3列的对象.

plt.subplot(gs[0,:])，将图像显示在第1行的1，2，3列。

举例说明[1,:]，[:,1]等的含义，假设有4行4列，编号从0开始0，1，2，3：

1. [1,:]       表示1行0，1，2，3列
2. [1,:2]     表示1行0，1列
3. [0,2:]     表示0行2，3列
4. [1:,1]     表示1，2，3行1列
5. [:,1]       表示0，1，2，3行1列

3.方法三：subplots()函数

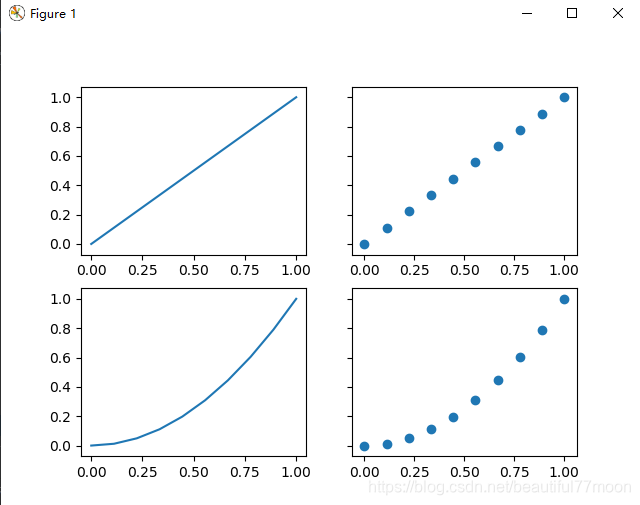

例三：将下图用subplots()函数画出来

代码如下：

import matplotlib.pyplot as plt
from numpy import *

x=linspace(0,1,10)
fig,ax=plt.subplots(2,2,sharex=False,sharey=True)   #将区域分为2行2列，所有的部分共享y轴,不共享x轴
y1=x
y2=x**2

ax[0][0].plot(x,y1)
ax[0][1].scatter(x,y1)
ax[1][0].plot(x,y2)
ax[1][1].scatter(x,y2)

plt.show()

注：

fig,ax=plt.subplots(2,2,sharex=False,sharey=True)   #将区域分为2行2列，所有的部分共享y轴,不共享x轴，函数返回一个Figure对象和一个子图数组
