AD快速定位PCB与原理图元件关系及元件布局

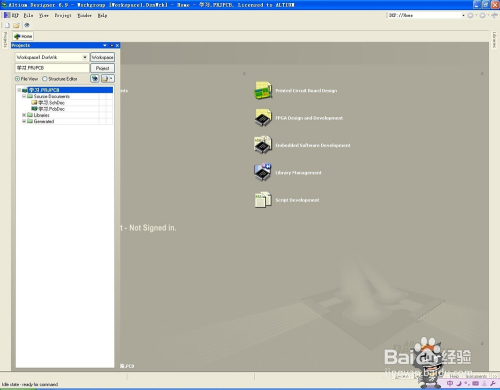

1. 首先打开已经新建好的工程文件。

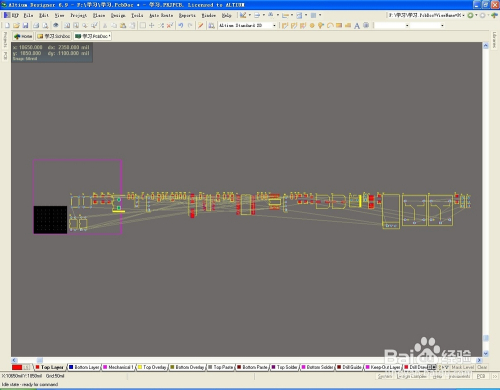

2. 其次，打开原理图并将原理图导入到PCB中。

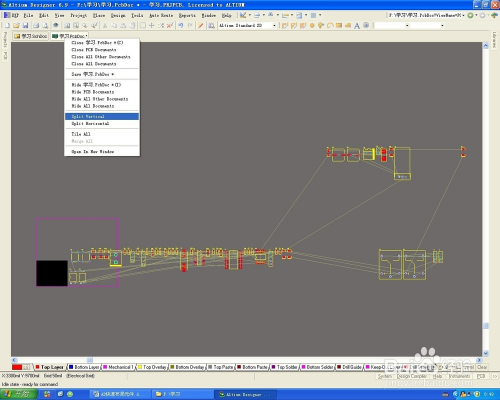

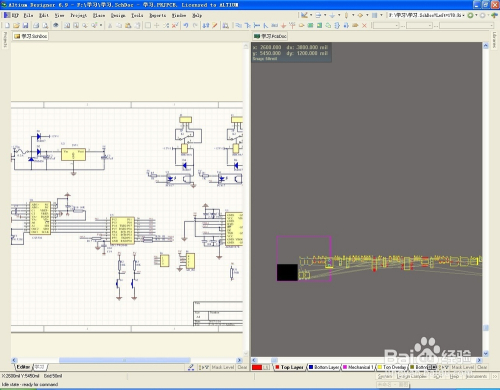

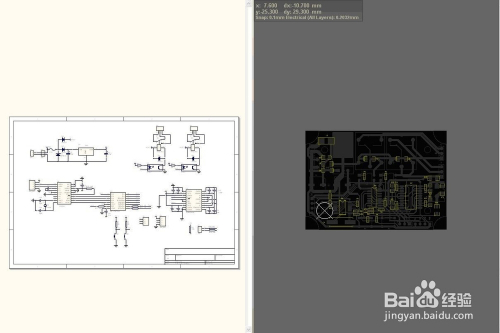

3. 现在我们在PCB的文件上右键来将视图窗口改为水平方式查看。

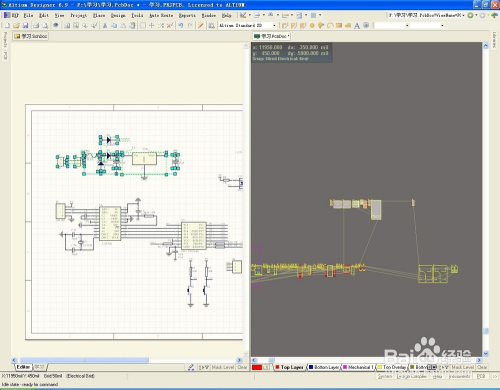

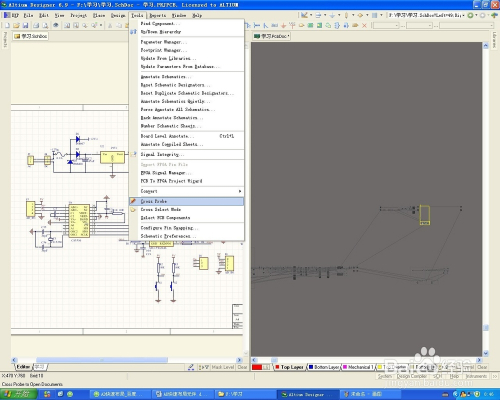

4. 最关键的步骤现在我们开始说明如何操作了，第一种方法：首先我们在原理图文件中，按下TOOL ——》Cross Probe(像鞭炮一样的图案)，然后在原理图中点哪个元件在PCB中都会以高亮度进行显示，（提示：此方法同样适用在PCB中使用，在PCB中点元件将会在原理图中以高亮的方式显示）。

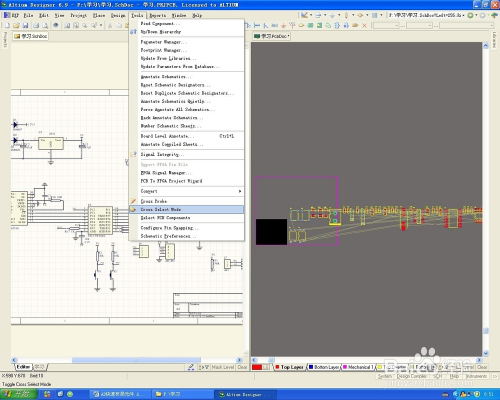

5. 第二种方法：在原理图中按下TOOL ——》Cross Select Mode，（我觉得这种方法比较适合元件比较多的PCB布局），因为电路由单个小电路组成的，所以我们把单个小电路选中，在PCB中也会相应的选中它们，所以我们就单个电路先排列好。

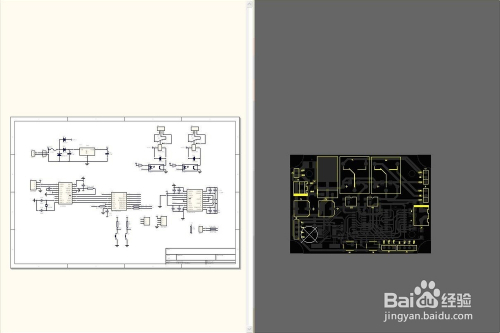

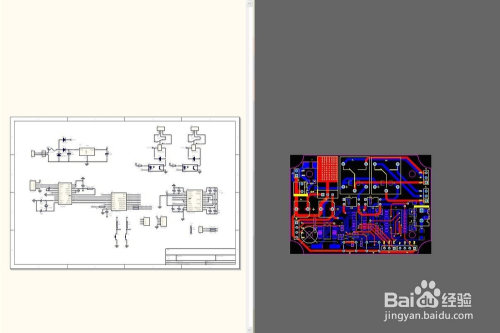

6. 元件排列好之后，我们就可以进行布线了，按照单个电路的方法来进行选中布局，方法效率非常高，我推荐大家使用。



   END
