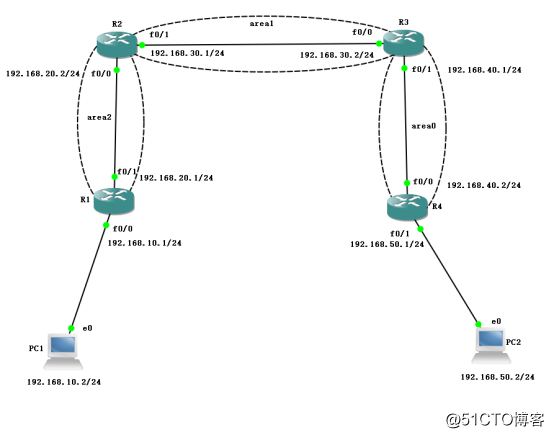

OSPF虚链路配置拓扑结构

一、服务端环境部署

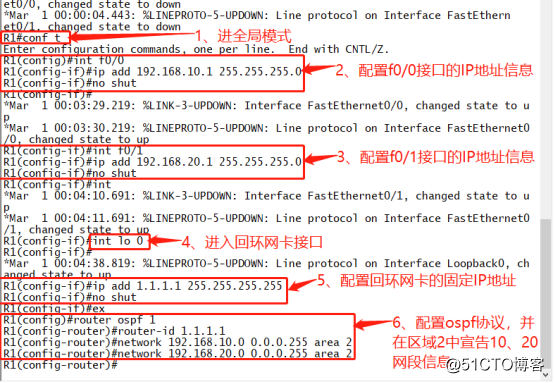

1、R1路由器:
配置各接口的IP地址信息,配置回环网卡固定IP地址,配置OSPF协议信息。
conf t
int f0/0
ip add 192.168.10.1 255.255.255.0
no shut
int f0/1
ip add 192.168.20.1 255.255.255.0
no shut
ex
int lo 0
ip add 1.1.1.1 255.255.255.255
no shut
ex
router ospf 1
router-id 1.1.1.1
network 192.168.10.0 0.0.0.255 area 2
network 192.168.20.0 0.0.0.255 area 2

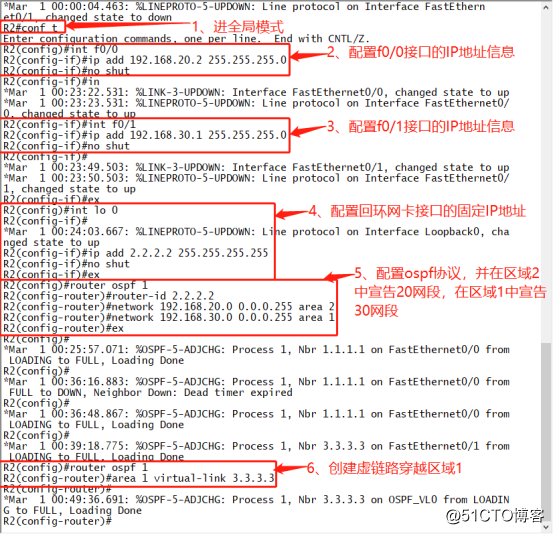

2、R2路由器
配置各接口的IP地址信息,配置回环网卡固定IP地址,配置OSPF协议信息,创建虚链路。
conf t
int f0/0
ip add 192.168.20.2 255.255.255.0
no shut
int f0/1
ip add 192.168.30.1 255.255.255.0
no shut
ex
int lo 0
ip add 2.2.2.2 255.255.255.255
no shut
ex
router ospf 1
router-id 2.2.2.2
network 192.168.20.0 0.0.0.255 area 2
network 192.168.30.0 0.0.0.255 area 1
ex
router ospf 1
area 1 virtual-link 3.3.3.3

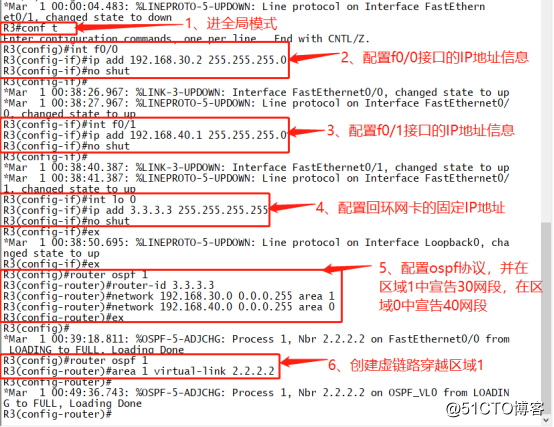

3、R3路由器:
配置各接口的IP地址信息,配置回环网卡固定IP地址,配置OSPF协议信息,创建虚链路。
conf t
int f0/0
ip add 192.168.30.2 255.255.255.0
no shut
ex
int f0/1
ip add 192.168.40.1 255.255.255.0
no shut
int lo 0
ip add 3.3.3.3 255.255.255.255
no shut
ex
router ospf 1
router-id 3.3.3.3
network 192.168.30.0 0.0.0.255 area 1
network 192.168.40.0 0.0.0.255 area 0
ex
router ospf 1
area 1 virtual-link 2.2.2.2

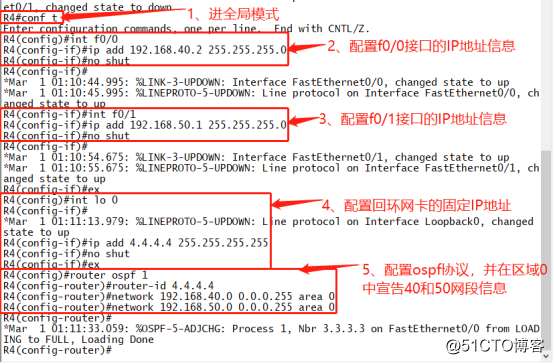

4、R4路由器:
配置各接口的IP地址信息,配置回环网卡固定IP地址,配置OSPF协议信息。
conf t
int f0/0
ip add 192.168.40.2 255.255.255.0
no shut
int f0/1
ip add 192.168.50.1 255.255.255.0
no shut
ex
int lo 0
ip add 4.4.4.4 255.255.255.255
no shut
ex
router ospf 1
router-id 4.4.4.4
network 192.168.40.0 0.0.0.255 area 0
network 192.168.50.0 0.0.0.255 area 0
二、客户端环境部署
1、PC1配置IP地址及网关信息

2、PC2配置IP地址及网关信息

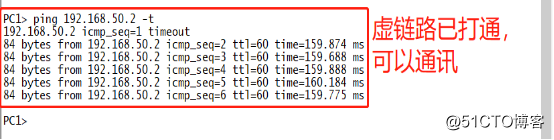

三、验证全网互通性

本文详细介绍了一种通过OSPF协议实现的虚链路配置方案,包括R1、R2、R3和R4四台路由器的具体配置步骤,以及如何在不同区域间建立虚拟连接,确保全网的互通性。
