思科 Cisco Packet Tracer 路由器配置及远程登陆

权限等级: 用户工作模式<特权工作模式<全局配置模式
Exit 命令是退出的意思

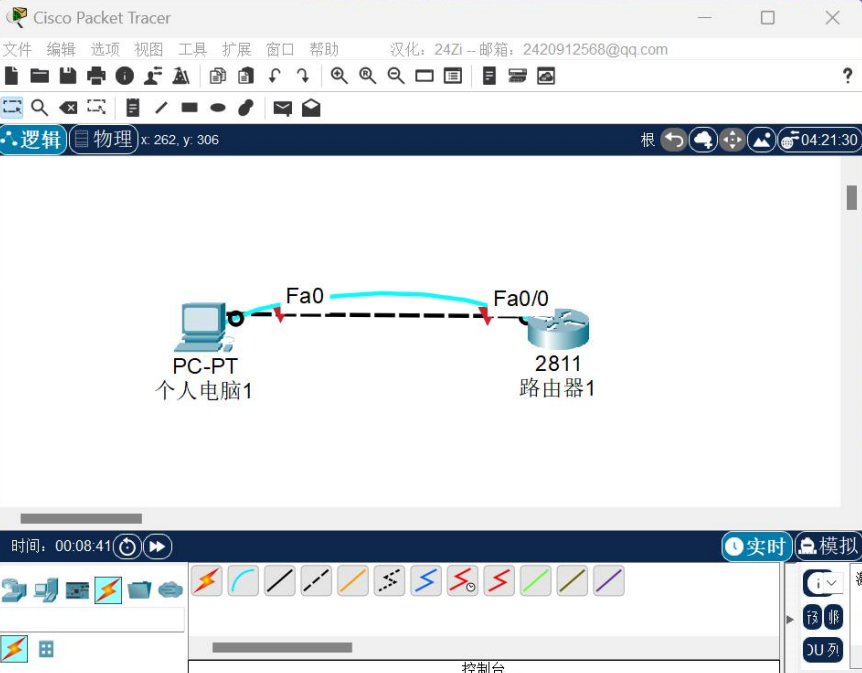

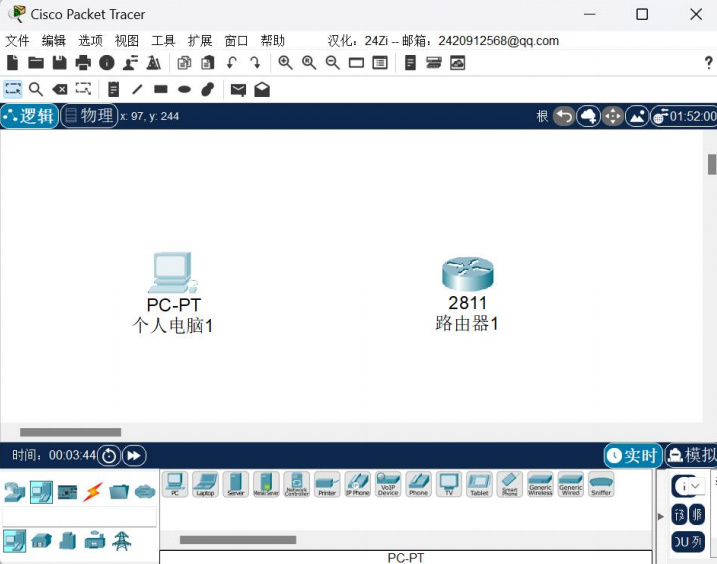

首先, 拿出一个 pc 和一个交换机

1. 选择 铜直通 点击 pc, 选择 fastEthernet0, 再点击路由器 fastEthernet0/0 接口
2. 选择 控制台 点击 pc, 选择 RS 232, 再点击路由器 console

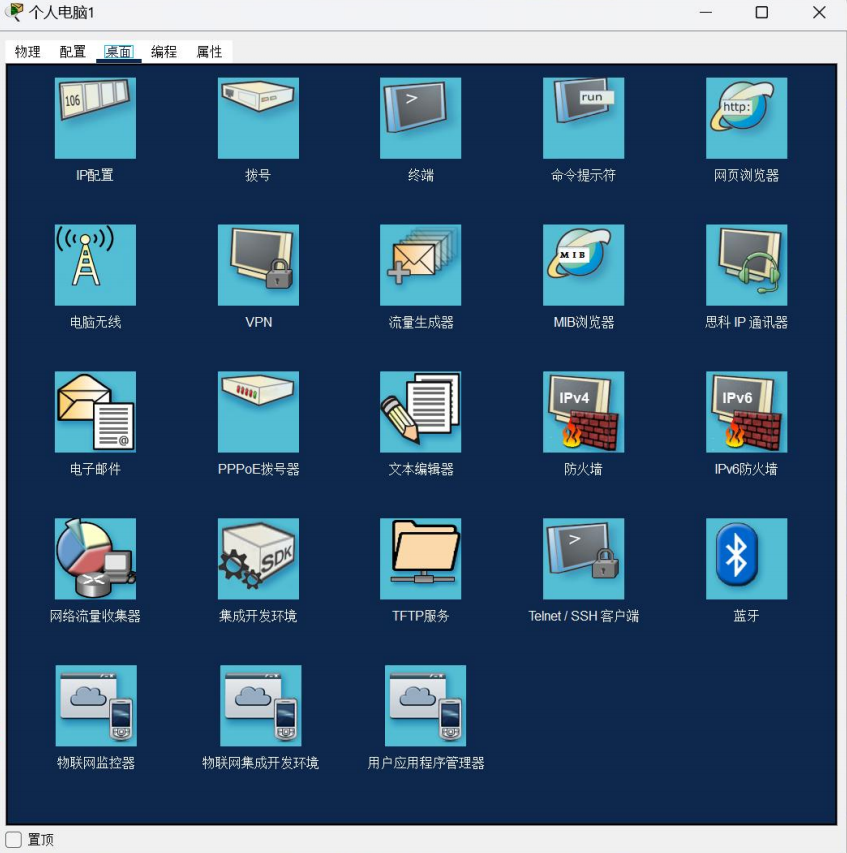

打开 pc

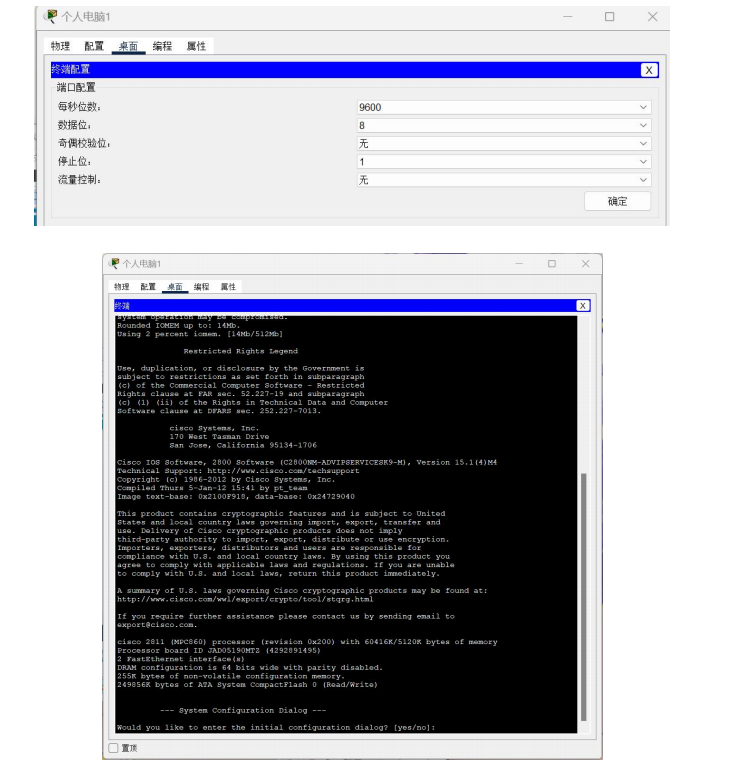

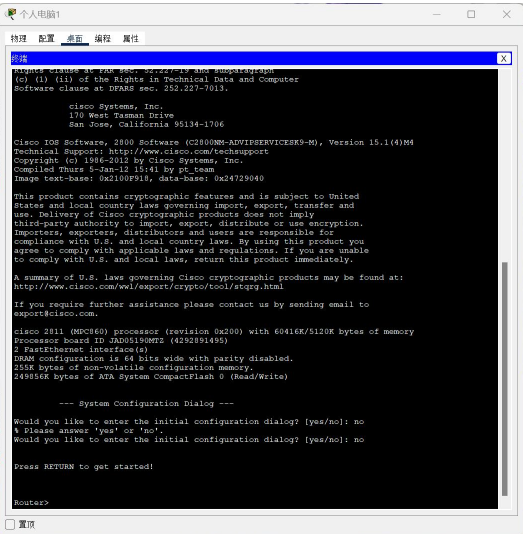

点击终端, 点击确定, 就可以打开终端

输入 no, 回车两次, 此时进入用户工作模式

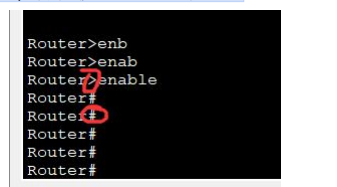

输入 enab (Tab 键补全), 或者直接输入 enable, 输入结束即可进入特权工作模式, 需要注意
的是, 用户工作模式是’>’来表示, 特权模式是用’#’来表示

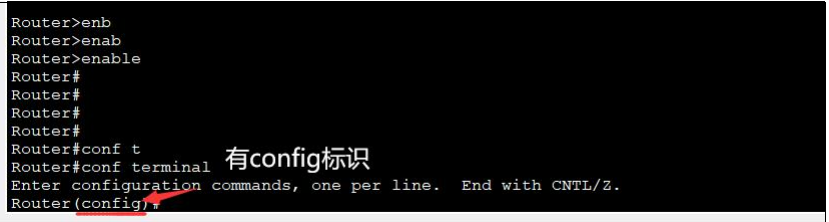

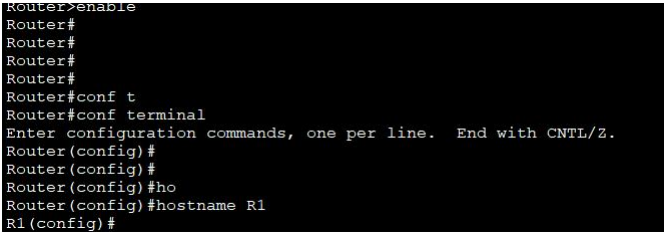

再输入 conf t (Tap 键补全), 或者直接输入 conf terminal, 进入全局配置模式

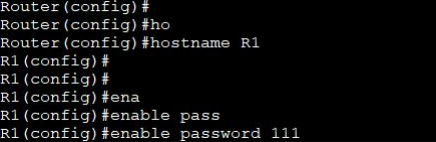

首先, 先给主机配置主机名, 输入 hostname [自己想要定义的主机名字]
再配置主机的私人密码, 输入 enable password 111
  • enable password 是用于设置特权模式(enable mode)的密码。特权模式允许用户对设备进行更高级的配置操作, ‘111’为设置的密码
  • 推荐使用 enable secret 命令来设置特权模式密码, enable secret 使用更安全的加密算法(通常是 MD5 等)对密码进行加密存储

所以下一步就是将明文变成密文, 输入 enable secret 222

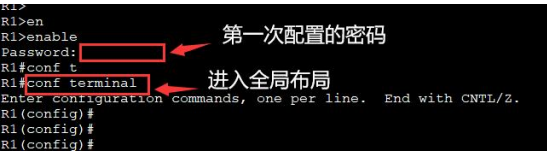

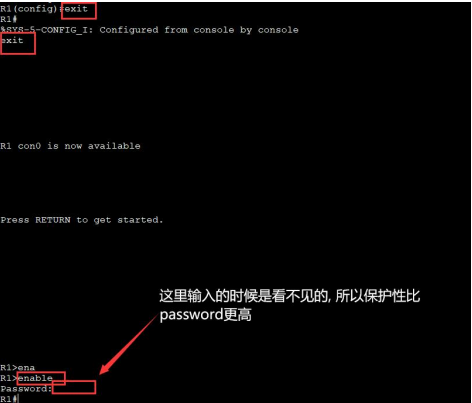

配置结束, 需要进行测试是否配置成功, 输入命令(看图), 我密码输入的是 222, 表示我成功
将明文密码 111, 改成密文密码 222 , 可以跳过 enable password 111, 但是这边是为了更好
了解到 enable password 这个命令
(这个密码是给特权工作模式配置的)

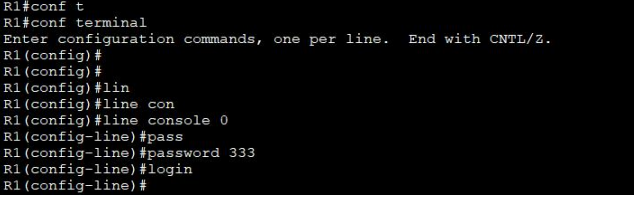

接 下 来 配 置 路 由 器 的 工 作 密 码 , 在 路 由 器 的 全 局 配 置 模 式 中 输 入 line console 0
--->password 333 --->login
  • line console 0 用于进入控制台线路(console line)的配置模式, console 表示控制台接口,0 通常是指第一个(也是最常见的)控制台接口编号。
  • 使用 password 333 命令来设置通过控制台接口登录设备时需要使用的密码
  • ‘login’表示启用控制台登录认证机制。如果只设置了密码(通过 password 命令)但没有配 login,那么在实际连接设备时,设备可能不会要求输入密码就能直接进入,具体取 决于设备默认的配置情况

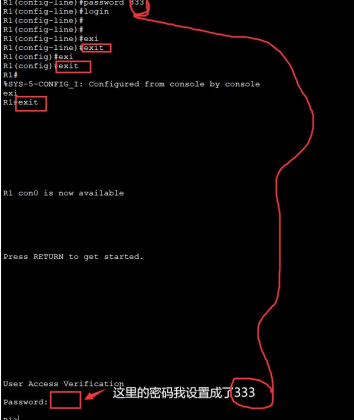

测试密码是否生效需要退出到启动界面

接下来就是配置远程登录密码

在全局配置布局中输入 line vty0 4 ---> password 444 ---> login
  • vty 代表虚拟终端(Virtual Terminal),0 4 表示虚拟终端线路的范围,即从第 0 条到第 4 条虚拟终端线路
  • 新增一个小知识, SSH(安全外壳协议)/Telnet, SSH Telnet 的区别在在于,SSH 是远程传输加 密协议, Telnet 是远程传输不加密协议

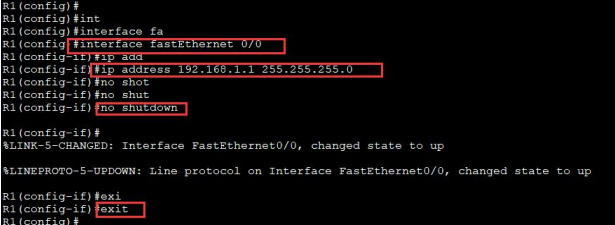

  • 在这一步看不懂 password login 点击一下 配置结束之后退出, 再接入接口 interesting fastEthernet 0/0, 再配置一个 IP 地址 ip address 192.168.1.1 255.255.255.0, 输入指令 no shutdown
  • interface fastEthernet 0/0:这是一个用于进入网络设备(如路由器、交换机)的快速以太 网接口(FastEthernet)配置模式的命令。“0/0” 是接口编号,其中第一个 “0” 通常表 示模块号(在一些有多个模块的设备中),第二个 “0” 表示接口在该模块中的编号
  • ip address 192.168.1.1 255.255.255.0:在进入接口配置模式后,这个命令用于为快速以太网 接口 fastEthernet 0/0 设置 IP 地址。将接口的 IP 地址设置为 192.168.1.1,子网掩码 255.255.255.0。子网掩码决定了该 IP 地址所属的子网范围,通过这个子网掩码可 以确定网络地址192.168.1.0)和广播地址192.168.1.255),并且该子网内可以分配 的主机地址范围是从 192.168.1.1 192.168.1.254
  • no shutdown: 用于激活一个之前被关闭(shutdown)的接口。当接口处于关闭状态时,它 无法进行数据的发送和接收。

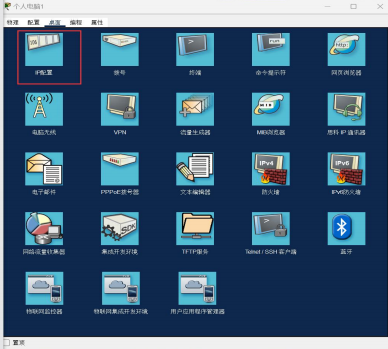

配置结束之后点击 pc 桌面 IP 配置

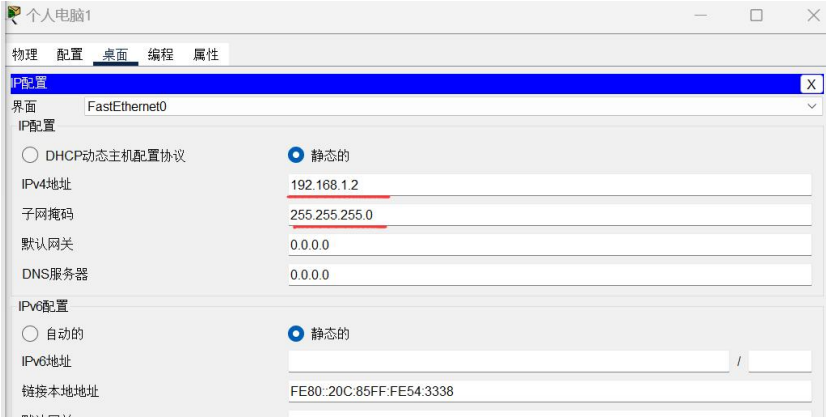

输入 IP 地址

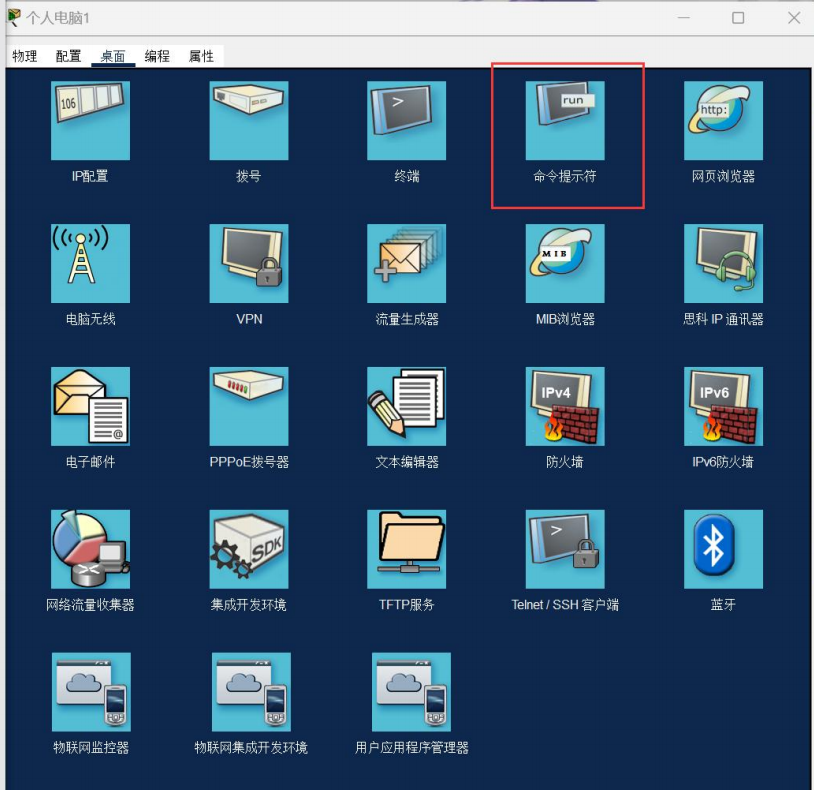

之后进行测试, 在桌面点击命令提示符

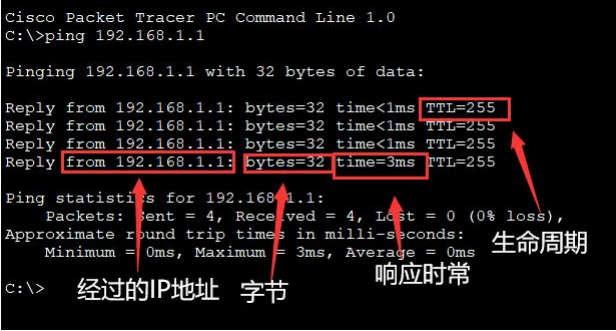

输入 ping 192.168.1.1 回车, 这是为了测试主机与路由器之间能否正常通信

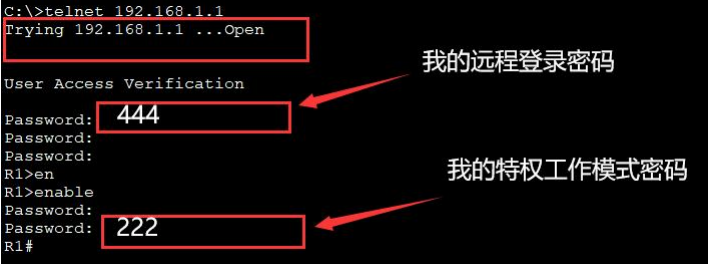

然后进行测试远程登录是否成功, 输入 telnet 192.168.1.1, 我设置的密码是 444, 进入用户工
作模式之后,输入 enable, 再输入 222 进入特权工作模式
