在Simulink中使用SineWave模块时，若频率设置为50Hz，可能会遇到示波器显示波形变成三角波的情况。本文介绍了解决这一问题的方法，通过调整仿真参数为固定步长并减小步长大小，可以有效改善波形质量。

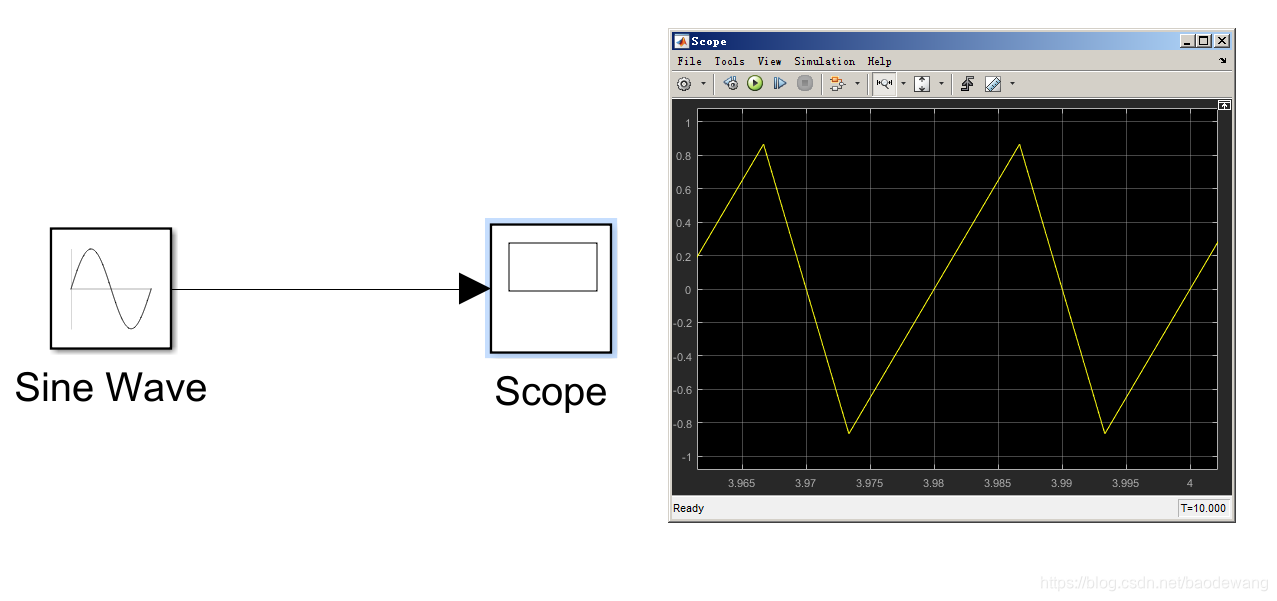

做Sine Wave模块学习时，当频率为50HZ时，发现示波器显示波形成为三角波了。

解决方法：

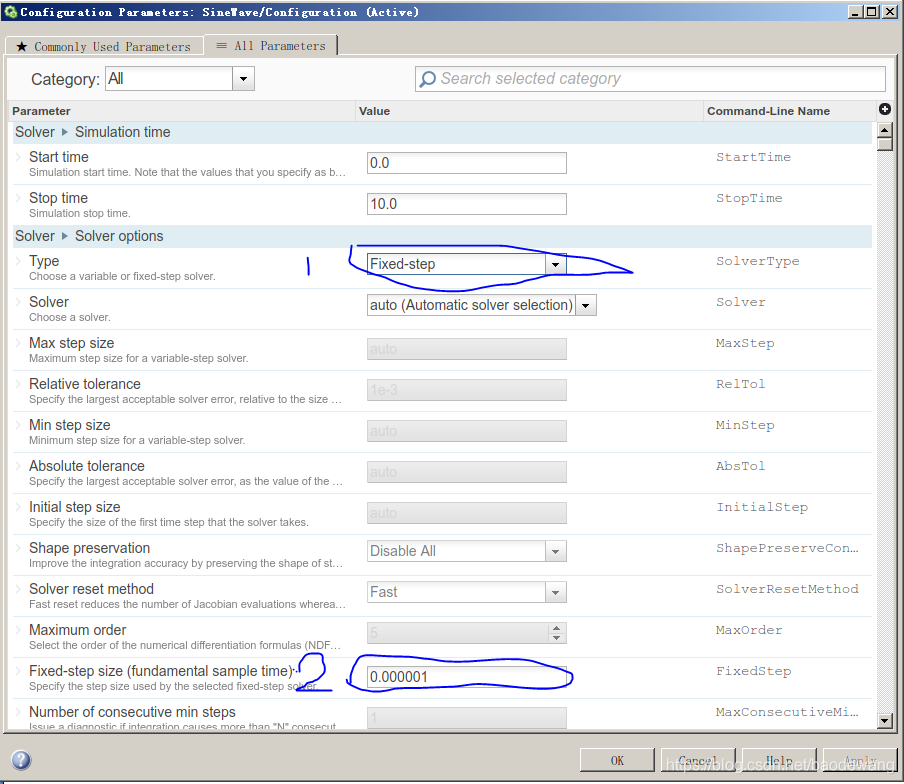

点击菜单simulitation -> configuration parameters->All parameters->修改type为fixed-step,修改fixed-step size(数值越小分辨率越高，耗时也越高)。

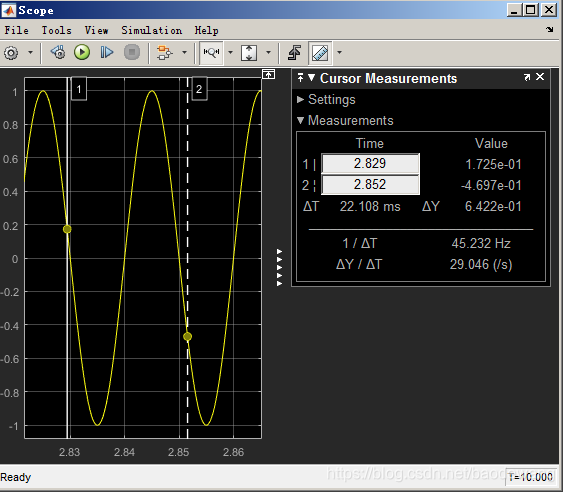

修改后，波形ok.
