一、前言

本文主要介绍了如何在 Xcode 中调试 caffe 的源码。这在开发 caffe 新功能的时候非常有用。与上一篇《在 Xcode/Eclipse 中编译和调试 caffe 的 C++ 程序》不同，上一篇是在 Xcode 中调用 caffe，只是对 caffe 的应用，而本篇是调试 caffe 本身。

二、准备工作

1）首先安装好各种依赖库，要确保能够按照官方教程，在 OSX 的终端下成功编译 caffe。这点做不到的话，在 Xcode 搞 caffe 就是天方夜谭。

2）我现在使用的系统版本是 OS X EI Capitan 10.11.3; Xcode 版本是 7.2.1 (7C1002)。在此之前的版本我也试过，都没问题。后续版本也应该适用。

三、正式配置

1) 新建项目

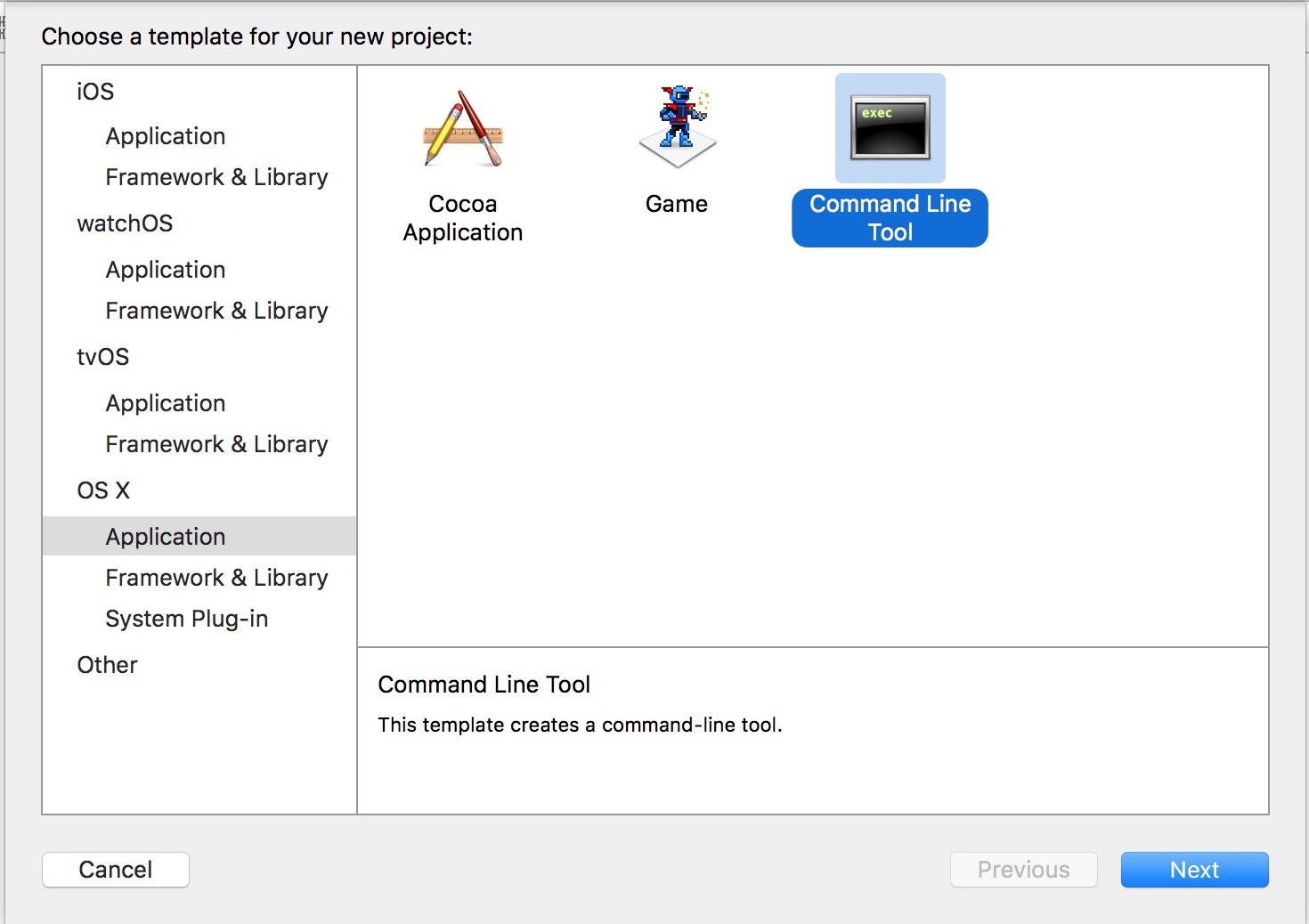

先新建一个项目

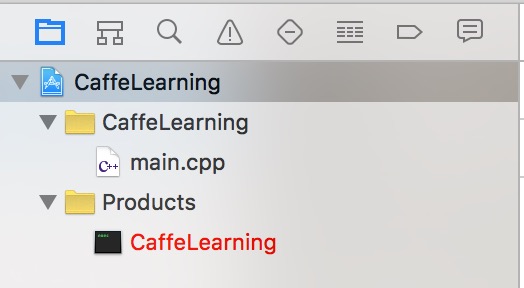

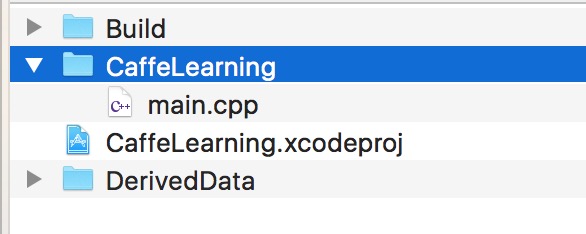

完成之后，Xcode 会显示如下目录结构:

2) 整理 caffe 源码

将 include 下的 caffe 目录拷贝到项目中的 CaffeLearning 目录里，保持跟 main.cpp 处于同一级目录。

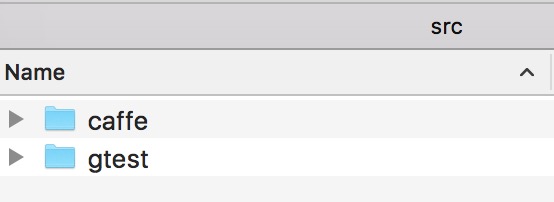

再将 src/caffe 和 src/gtest 同样拷贝到 CaffeLearning 目录里，保持跟 main.cpp 处于同一级目录。这时会提示 caffe 目录已经存在，然后选择 Merge。

将 tools/caffe.cpp 拷贝到 CaffeLearning 目录里，保持跟 main.cpp 处于同一级目录。将 examples/cpp_classification/classification.cpp 拷贝到 CaffeLearning 目录里，保持跟 main.cpp 处于同一级目录。

用 protobuf 编译 caffe.proto 文件，生成 caffe.pb.cc 和 caffe.pb.h 两个文件。然后将 caffe.pb.cc 和 caffe.pb.h 拷贝到 CaffeLearning/caffe/proto/ 里。

完成上面的工作后，caffe 的源代码都已经在 Xcode 目录中了。接下来要删掉几个无用的文件，进入CaffeLearning 目录里: 删掉 CaffeLearning/gtest/gtest_main.cc删掉 CaffeLearning/caffe/test/test_caffe_main.cpp这两个文件都带有 main() 函数入口，会跟 caffe.cpp, classification.cpp 产生冲突，导致编译失败。删掉 CaffeLearning/caffe/proto/caffe.proto， 这个文件已经没用了！

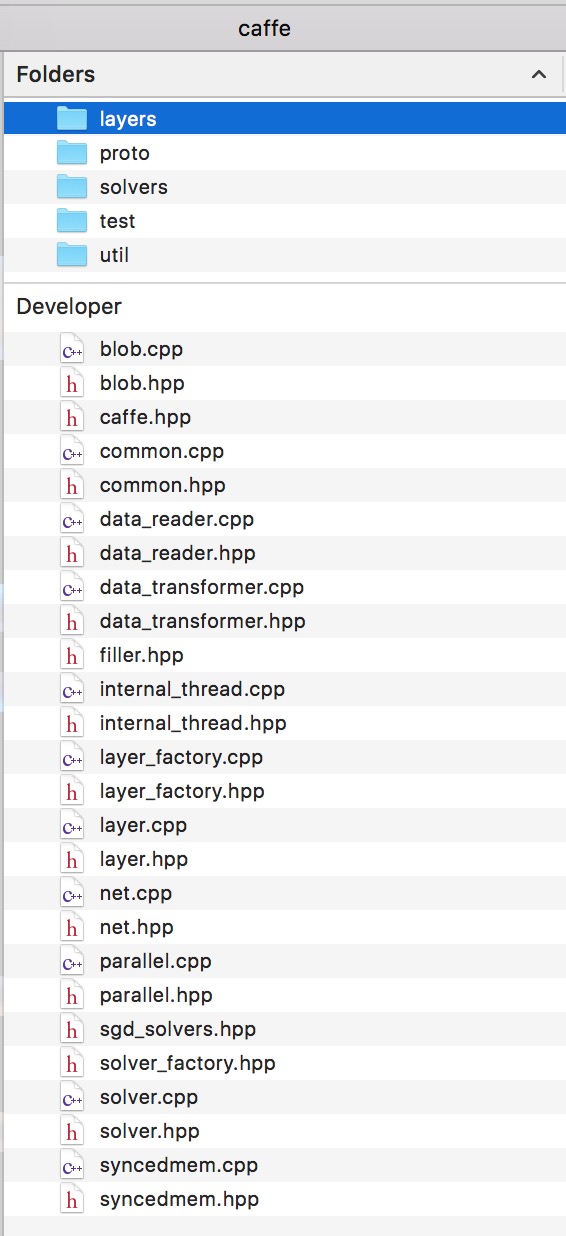

现在所有所需的文件都已经准备好了，整体的目录结构如下:

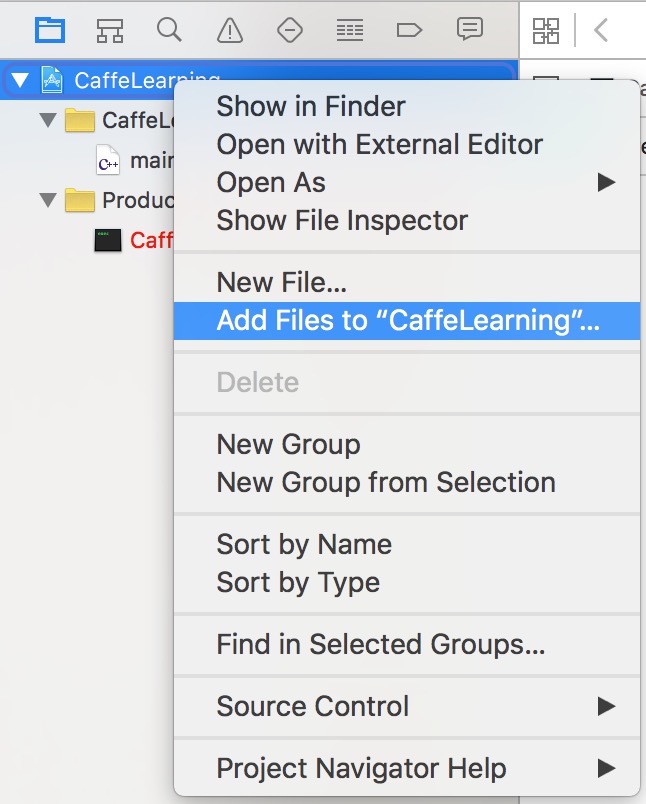

3）把 caffe 源码添加到 xcode 中

先选下面这三个，classification.cpp 这个是测试阶段的代码，不用的话可以不添加； caffe.cpp 是训练+测试阶段的代码，我先选这个。然后把项目自带的 main.cpp 给删了。添加完之后，Xcode 应该有如下姿势:

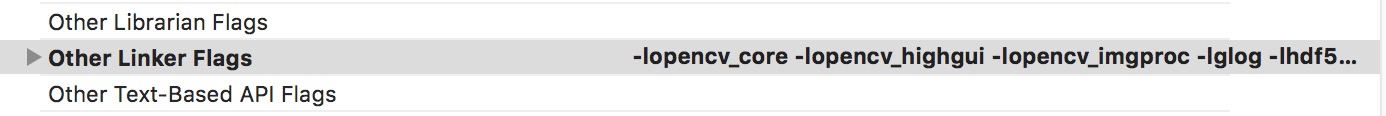

3) 项目设置进入 Build Settings，找到 Other Linker Flags 选项，键入下面的配置:-lopencv_core -lopencv_highgui -lopencv_imgproc -lglog -lhdf5 -lgflags -lprotobuf -lboost_system -lopenblas -lhdf5_hl -lleveldb -llmdb -lboost_filesystem -lm -lsnappy -lboost_thread-mt

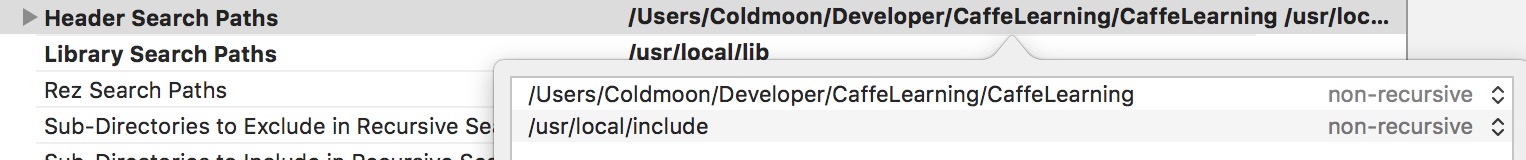

然后找到 Header Search Paths, 键入:/Users/Coldmoon/Developer/CaffeLearning/CaffeLearning /usr/local/include下面的 Library Search Paths 键入:/usr/local/lib

注意: 上面的两个 Search Paths 具体填入什么取决于你怎么安装的依赖库。我用 Homebrew 装的依赖库，所有的依赖库都会软连接到 /usr/local/lib 和 /usr/local/include 里面。还有，注意到 caffe 源代码里都是直接 #include "caffe/..."，所以在 Header Search Paths 里要把路径填到 /Users/Coldmoon/Developer/CaffeLearning/CaffeLearning 而不是 /Users/Coldmoon/Developer/CaffeLearning/CaffeLearning/caffe .

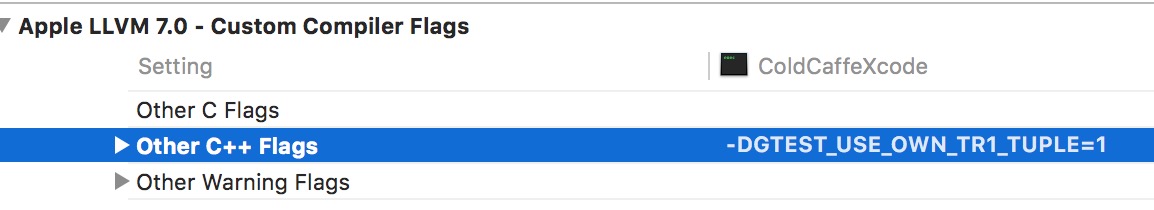

接下来，继续找到 Other C++ Flags，在里面键入:$(OTHER_CFLAGS) -DGTEST_USE_OWN_TR1_TUPLE=1

最后，在 Preprocessor Micros 里分别填入:DEBUG=1 CPU_ONLY USE_OPENCV USE_LEVELDB USE_LMDB

开始调试 Caffe

1）训练阶段，就用 Cifar-10 作为例子吧进入官方的 cifar10 例子, 链接。 然后按照操作一步步来。运行下面两个脚本生成数据库:./data/cifar10/get_cifar10.sh./examples/cifar10/create_cifar10.sh

为了清晰起见，在 CaffeLearning 新建一个目录 data。将 cifar10_quick_solver.prototxt, cifar10_quick_train_test.prototxt, cifar10_train_lmdb, cifar10_test_lmdb 都拷贝到 data 目录下，如下图:

修改 cifar10_quick_solver.prototxt, cifar10_quick_train_test.prototxt 里的各个字段，使其对应到正确的路径。

然后在 Product 菜单里的 Scheme 里选择 Edit Scheme，在 Arguments Passed On Launch 里填入:train --solver /Users/Coldmoon/Developer/CaffeLearning/CaffeLearning/data/cifar10_quick_solver.prototxt

接下来在 relu.cpp 里设个断点，开始编译运行，就会发现，程序能够停在断点上了:
