文章介绍了一个使用Java语言开发的图书管理程序，该程序基于SWING框架，包含全面的功能，并提供了完整的源码。此外，还详细讲解了利用Graphics2D进行画图板开发的过程，支持直线、矩形、椭圆等图形绘制，具备撤销、重做、保存图片等功能。项目适合提升Java窗体编程技能。

今天为大家分享一个java语言编写的图书管理程序-003，目前系统功能已经很全面，后续会进一步完善。整个系统界面漂亮，有完整得源码，希望大家可以喜欢。喜欢的帮忙点赞和关注。一起编程、一起进步

开发环境

开发语言为Java，开发环境Eclipse或者IDEA都可以，数据为MySQL。运行主程序，或者执行打开JAR文件即可以运行本程序。

系统框架

利用JDK自带的SWING框架开发。纯窗体模式，直接运行Main文件即可以。同时带有详细得设计文档。

主要功能

Java编写的画图板，功能非常齐全，代码可以执行运行运行。

本次课程设计是利用Java 语言来进行开发画图面板，主要是利用Java语言中自带的Graphics2D强大的画图功能来进行画图的。

Graphics2D继承自Graphics，它扩展了Graphics的绘图功能，拥有更强大的二维图形处理能力，提供对几何形状、坐标转换、颜色管理以及文字布局等更精确的控制。

Graphics2D定义了几种方法，用于添加或改变图形的状态属性。可以通过设定和修改状态属性，指定画笔宽度和画笔的连接方式，设定平移、旋转、缩放或修剪变换图形，以及设定填充图形的颜色和图案等。本次画图面板的实现逻辑如下:

步骤1 定一个基类Shape，继承MouseMotionListener，里面记录了

/** 画笔大小 */

protected float stroke;

/** 画笔颜色 */

protected Color color;

/** 图形类型 */

protected String type;//要画的图形类型

protected int startX = 0;//起始点X坐标

protected int startY = 0;//起始点X坐标

protected int endX = 0;//终止点X坐标

protected int endY = 0;//终止点Y坐标

protected int currentX = 0;//当前X坐标

protected int currentY = 0;//当前Y坐标

protected int currentD = 0;//移动距离

public List<Point> pointList=new ArrayList<Point>();//中途所有经过点的坐标

步骤2 所有类型的图形（文字，直线），都继承Shape

步骤3 当点击不同图标的时候，调用不同的类型的Draw方法，

(1)画直线的时候调用

graphics2d.drawLine(startX, startY, endX, endY);

(2) 画矩形时候调用

xS[0] = currentX;

yS[0] = currentY;

xS[1] = currentX + currentD;

yS[1] = currentY;

xS[2] = currentX+ currentD / 2;

yS[2] = (int)(currentY - currentD / 2 * 1.732);

graphics2d.setColor(color);

graphics2d.setStroke(new BasicStroke(stroke));

graphics2d.drawRect(currentX, currentY, currentD, currentD);

画圆形的时候调用

graphics2d.drawOval(currentX, currentY, currentD, currentD);

(4) 画笔画的时候

int[] arrayx = new int[getPointList().size()];

int[] arrayy = new int[getPointList().size()];

for (int i = 0; i < getPointList().size(); i++) {

Point point = (Point)getPointList().get(i);

arrayx[i]=point.getX();

arrayy[i]=point.getY();

}

graphics2d.setColor(color);

graphics2d.setStroke(new BasicStroke(stroke));

graphics2d.drawPolyline(arrayx,arrayy,getPointList().size());

画橡皮檫的时候

graphics2d.setColor(Color.WHITE);

graphics2d.setStroke(new BasicStroke(8.5f));

int[] arrayx = new int[getPointList().size()];

int[] arrayy = new int[getPointList().size()];

for (int i = 0; i < getPointList().size(); i++) {

Point point = (Point)getPointList().get(i);

arrayx[i]=point.getX();

arrayy[i]=point.getY();

}

graphics2d.setColor(color);

graphics2d.setStroke(new BasicStroke(stroke));

graphics2d.drawPolyline(arrayx,arrayy,getPointList().size());

步骤4 所有类型的图形（文字，直线），都继承Shape，当鼠标按键，或者拖动的时候，在面板上进行重绘，把存储在List中的Shape，重新绘制一遍。得到我们要画的最终的图形，保存图片即可。

1 画直线和文字

2画曲线

3 画矩形

4 画椭圆

5 橡皮擦

6 撤销和重做功能

7 从画图板导入图片，并且对图片进行保存

8 设置画图的颜色和像素大小

这个项目涵盖了java 窗体编程的各种知识，包括UI界面设计、时间处理、文件操作等。通过这个项目能快速提升java 窗体编程，是非常好的一个项目。代码可以直接运行，没有任何bug。有详细的操作手册

实现效果

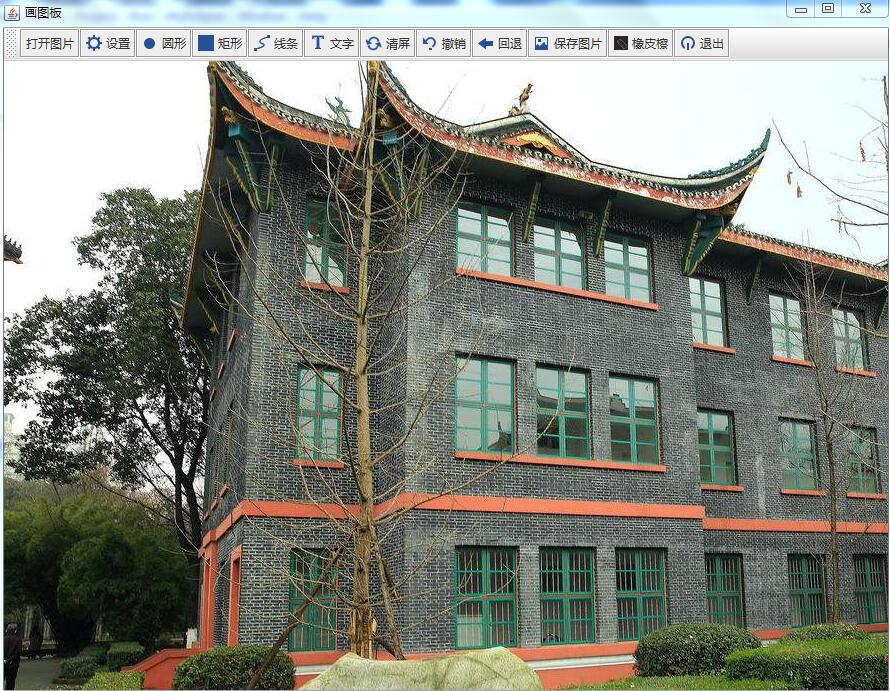

1 主界面

2 画直线和圆圈

3 设置属性（颜色、字体大小）

4 保存结果

点击顶部边工具栏上的保存图标，出现保存图片的对话框，选择保存路径，完成图片的保存。

关键代码实现

package com.huatu.ui;

import java.awt.Color;
import java.awt.Graphics2D;
import java.awt.event.MouseEvent;
import java.awt.event.MouseMotionListener;

import javax.swing.JLabel;

/**

 */
public abstract class Shape extends JLabel implements MouseMotionListener {

    private static final long serialVersionUID = 1L;

    /** 画笔大小 */
    protected float stroke;
    /** 画笔颜色 */
    protected Color color;
    /** 图形类型 */
    protected String type;

    protected int startX = 0;
    protected int startY = 0;
    protected int endX = 0;
    protected int endY = 0;
    protected int currentX = 0;
    protected int currentY = 0;
    protected int currentD = 0;

    protected Shape(Color color1, float stroke1, String type1, int x, int y) {
        type = type1;
        color = color1;
        stroke = stroke1;
        startX = endX = currentX = x;
        startY = endY = currentY = y;

        addMouseMotionListener(this);
    }

    public void mouseDragged(MouseEvent mouseevent) {
        // 变成十字架拖放的时候，需要计算圆形和矩形
        if (DrawingBoard.cursor == 1) {
            endX = mouseevent.getX();
            endY = mouseevent.getY();
            currentD = Math.abs(startX - endX);

            if (startX > endX) {
                currentX = endX;
            }
            if (startY > endY) {
                currentY = endY;
            }
        } else {// 拖放完毕之后再次点击只需要控制位置即可
            currentX = mouseevent.getX();
            currentY = mouseevent.getY();
        }
    }

    public void mouseMoved(MouseEvent mouseevent) {
        // 鼠标移动
    }

    /**
     * 调用画板来画图
     * @param graphics2d 画板的graphics
     */
    public abstract void draw(Graphics2D graphics2d);

    public String getType() {
        return type;
    }

    public void setType(String type) {
        this.type = type;
    }

}
