问题描述：

我们有时候在使用allegro设计原理图封装时，想要隐藏引脚编号、或名字，或者两个都隐藏，但是发现怎么也弄不好，相比而言AD要简单的多，其实allegro中是可以隐藏的，如下图。

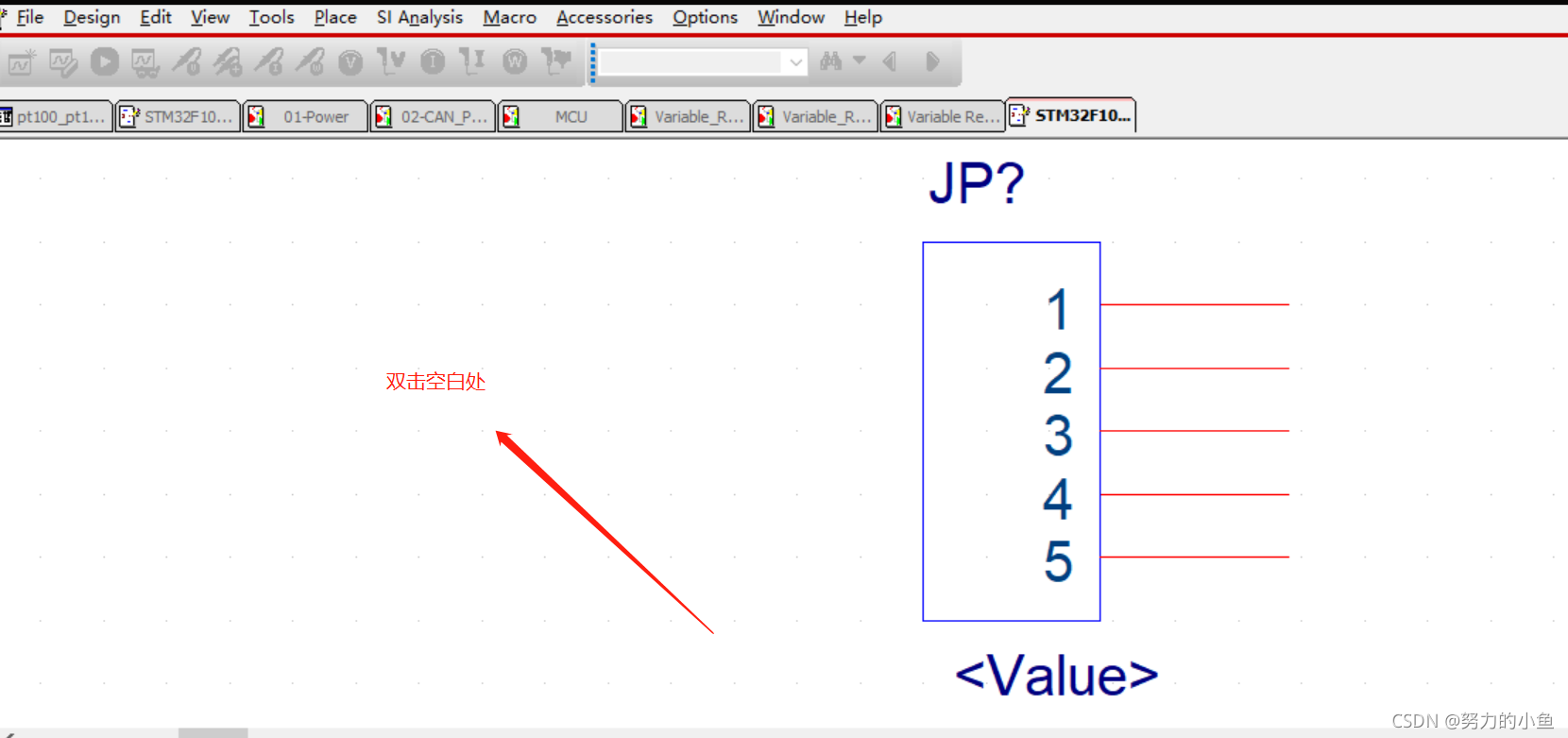

1.双击空白处
在这里插入图片描述

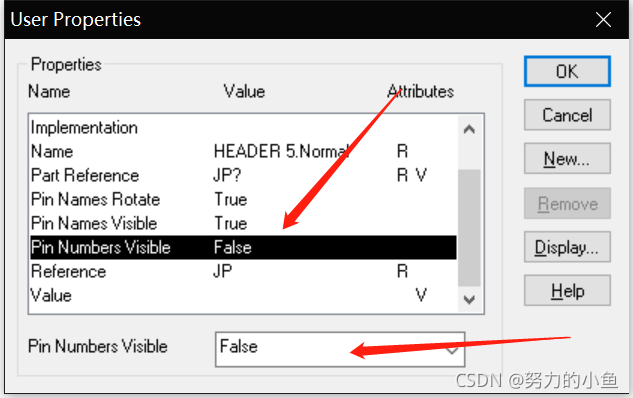

点击Pin Numbers Visible,在下面选择FALSE即可隐藏引脚编号

在这里插入图片描述

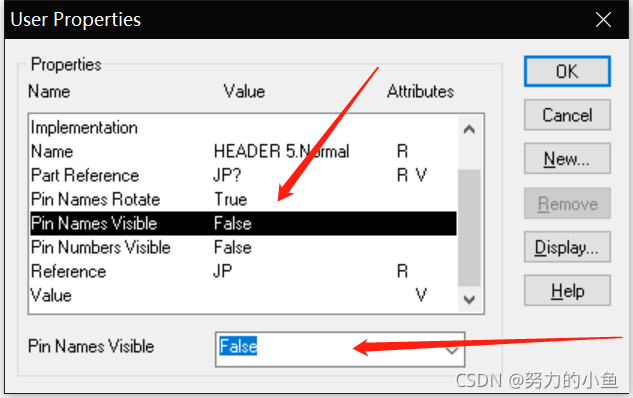

同理，点击Pin Names Visible，在下面选择FALSE即可隐藏引脚名称

在这里插入图片描述
