本文详细介绍了ATM系统的操作流程，包括显示初始界面、读取银行卡及身份认证、业务操作如存款和取款，以及与总机通信、管理员维护和帮助功能。通过顺序图展示了取款和存款的具体交互过程，包括客户与ATM系统之间的步骤及可能的可选流，如打印凭条和取卡操作。

一、实验链接地址

实验一： https://blog.youkuaiyun.com/bamboopander/article/details/80114890

实验二： https://blog.youkuaiyun.com/bamboopander/article/details/80170568

实验三： https://blog.youkuaiyun.com/bamboopander/article/details/80363011

二、问题陈述

1 背景

ATM是银行提供给客户自助办理金融业务的机器，ATM系统是运行在该机器上的协助客户完成业务操作的程序。其功能有：显示初始界面，读取客户插入的银行卡并进行身份认证，业务操作，与总机通信，管理员维护，帮助。

2功能描述

2.1 显示初始界面

初始界面上会提示客户插入银行卡

2.2读取客户插入的银行卡并进行身份认证

2.2.1当此卡不能读取时，机器吐出该卡。

2.2.2当此卡可以读取时，提示客户输入密码进行身份验证。若密码正确，则进入业务操作界面。若连续三次密码错误，则吞卡。若客户取消操作，则吐出该卡并返回初始界面。

2.3业务操作

2.3.1查询余额

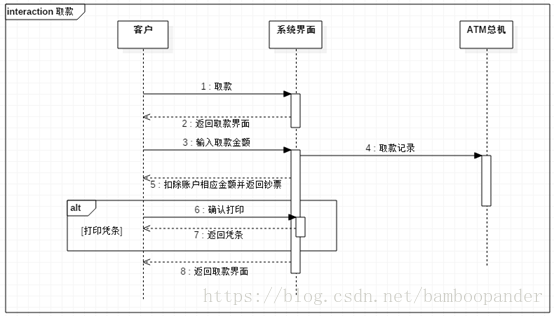

2.3.2取款

2.3.3存款

2.3.4转账

2.3.5打印凭条

2.3.6取卡

2.4与总机通信，每一个操作都上传到总机进行记录

2.5管理员维护，管理员可以查询操作记录，维护系统

2.6帮助菜单

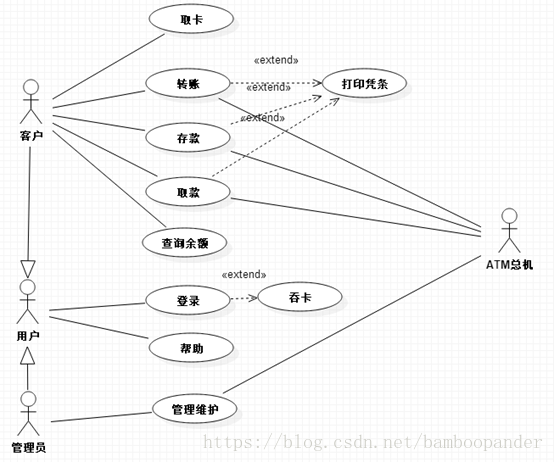

三、用况图

用况事件描述（举例）：

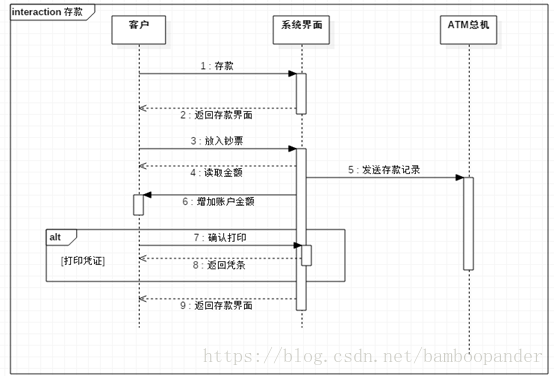

1.存款

1.1简述
这个用例是描述客户存钱的动作。
1.2参与者
客户。
1.3前置条件
ATM系统处于登录成功状态。
1.4事件流
1.4.1基本流
客户登录成功之后选择存款功能，用例开始。系统提示放入钞票，客户放入钞票。
系统验证钞票数量，返还不能识别的钞票，可以识别的钞票数额增加进账户中，系统显示继续存款、打印凭条（可选流1.4.2.1）取卡（可选流1.4.2.2）。
1.4.2 可选流
1.4.2.1打印凭条
系统打印出凭条给客户，并返回到功能选择界面。
1.4.2.2取卡
系统返还银行卡，并返回初始界面。
1.5特别要求
无。
1.6后置条件
存款完成后，系统提供继续存款选项和打印凭条选项。
1.7注释
无。
