dubbo实现原理介绍

一、什么是dubbo

  Dubbo是Alibaba开源的分布式服务框架，它最大的特点是按照分层的方式来架构，使用这种方式可以使各个层之间解耦合（或者最大限度地松耦合）。从服务模型的角度来看，      Dubbo采用的是一种非常简单的模型，要么是提供方提供服务，要么是消费方消费服务，所以基于这一点可以抽象出服务提供方（Provider）和服务消费方（Consumer）两个角色。关于注册中心、协议支持、服务监控等内容，详见后面描述。

 总体架构

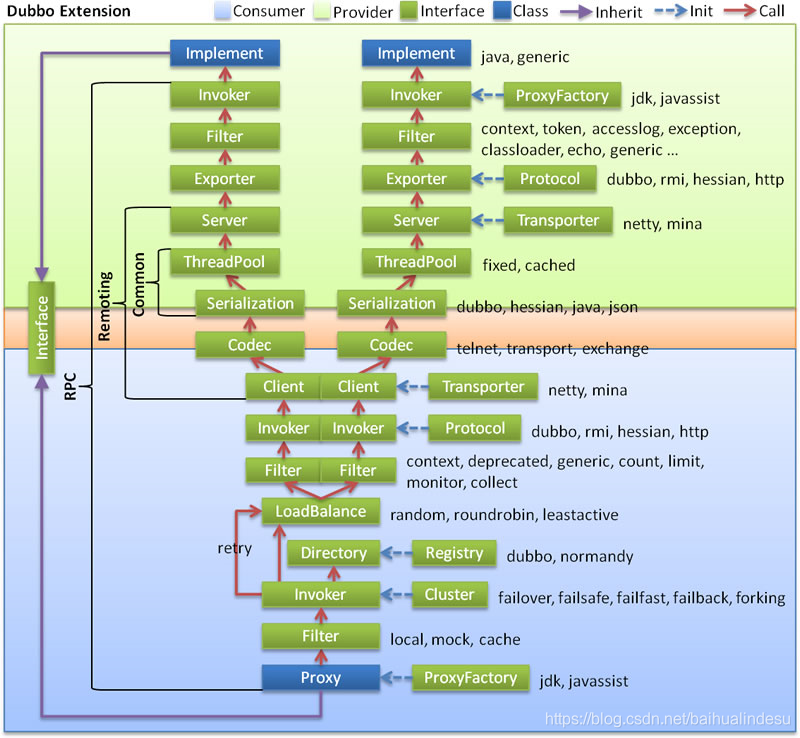

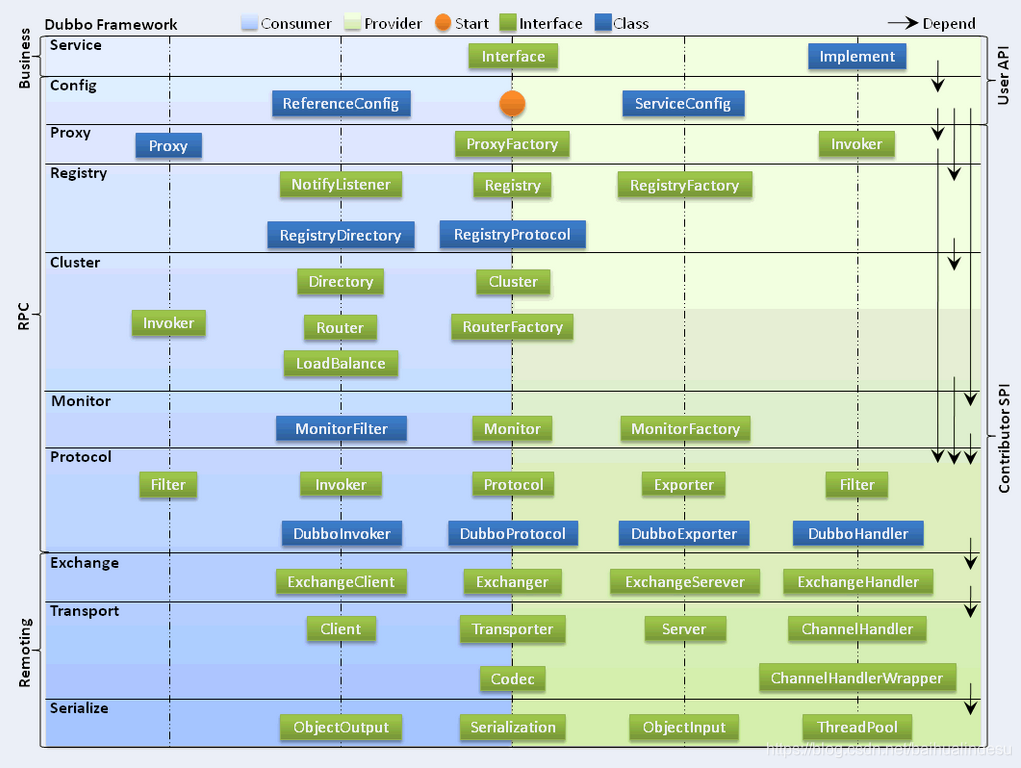

Dubbo的总体架构，如图所示：



Dubbo框架设计一共划分了10个层，最上面的Service层是留给实际想要使用Dubbo开发分布式服务的开发者实现业务逻辑的接口层。图中左边淡蓝背景的为服务消费方使用的接口，右边淡绿色背景的为服务提供方使用的接口， 位于中轴线上的为双方都用到的接口。
下面，结合Dubbo官方文档，我们分别理解一下框架分层架构中，各个层次的设计要点：

1. 服务接口层（Service）：该层是与实际业务逻辑相关的，根据服务提供方和服务消费方的业务设计对应的接口和实现。
2. 配置层（Config）：对外配置接口，以ServiceConfig和ReferenceConfig为中心，可以直接new配置类，也可以通过spring解析配置生成配置类。
3. 服务代理层（Proxy）：服务接口透明代理，生成服务的客户端Stub和服务器端Skeleton，以ServiceProxy为中心，扩展接口为ProxyFactory。
4. 服务注册层（Registry）：封装服务地址的注册与发现，以服务URL为中心，扩展接口为RegistryFactory、Registry和RegistryService。可能没有服务注册中心，此时服务提供方直接暴露服务。
5. 集群层（Cluster）：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方来透明，只需要与一个服务提供方进行交互。
6. 监控层（Monitor）：RPC调用次数和调用时间监控，以Statistics为中心，扩展接口为MonitorFactory、Monitor和MonitorService。
7. 远程调用层（Protocol）：封将RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。
8. 信息交换层（Exchange）：封装请求响应模式，同步转异步，以Request和Response为中心，扩展接口为Exchanger、ExchangeChannel、ExchangeClient和ExchangeServer。
9. 网络传输层（Transport）：抽象mina和netty为统一接口，以Message为中心，扩展接口为Channel、Transporter、Client、Server和Codec。
10. 数据序列化层（Serialize）：可复用的一些工具，扩展接口为Serialization、 ObjectInput、ObjectOutput和ThreadPool。

根据官方提供的，对于上述各层之间关系的描述，如下所示：

• 在RPC中，Protocol是核心层，也就是只要有Protocol + Invoker + Exporter就可以完成非透明的RPC调用，然后在Invoker的主过程上Filter拦截点。
• 图中的Consumer和Provider是抽象概念，只是想让看图者更直观的了解哪些类分属于客户端与服务器端，不用Client和Server的原因是Dubbo在很多场景下都使用Provider、Consumer、Registry、Monitor划分逻辑拓普节点，保持统一概念。
• 而Cluster是外围概念，所以Cluster的目的是将多个Invoker伪装成一个Invoker，这样其它人只要关注Protocol层Invoker即可，加上Cluster或者去掉Cluster对其它层都不会造成影响，因为只有一个提供者时，是不需要Cluster的。
• Proxy层封装了所有接口的透明化代理，而在其它层都以Invoker为中心，只有到了暴露给用户使用时，才用Proxy将Invoker转成接口，或将接口实现转成Invoker，也就是去掉Proxy层RPC是可以Run的，只是不那么透明，不那么看起来像调本地服务一样调远程服务。
• 而Remoting实现是Dubbo协议的实现，如果你选择RMI协议，整个Remoting都不会用上，Remoting内部再划为Transport传输层和Exchange信息交换层，Transport层只负责单向消息传输，是对Mina、Netty、Grizzly的抽象，它也可以扩展UDP传输，而Exchange层是在传输层之上封装了Request-Response语义。
• Registry和Monitor实际上不算一层，而是一个独立的节点，只是为了全局概览，用层的方式画在一起。

Dubbo作为一个分布式服务框架，主要具有如下几个核心的要点：

服务定义
    服务是围绕服务提供方和服务消费方的，服务提供方实现服务，而服务消费方调用服务。

服务注册
    服务提供方，它需要发布服务，而且由于应用系统的复杂性，服务的数量、类型也不断膨胀；对于服务消费方，它最关心如何获取到它所需要的服务，而面对复杂的应用系统，需要管理大量的服务调用。而且，对于服务提供方和服务消费方来说，他们还有可能兼具这两种角色，即既需要提供服务，有需要消费服务。
通过将服务统一管理起来，可以有效地优化内部应用对服务发布/使用的流程和管理。服务注册中心可以通过特定协议来完成服务对外的统一。Dubbo提供的注册中心有如下几种类型可供选择：

• • Multicast注册中心
  • Zookeeper注册中心
  • Redis注册中心
  • Simple注册中心

服务监控

     服务提供方，还是服务消费方，他们都需要对服务调用的实际状态进行有效的监控，从而改进服务质量。

远程通信与信息交换

     远程通信需要指定通信双方所约定的协议，在保证通信双方理解协议语义的基础上，还要保证高效、稳定的消息传输。Dubbo继承了当前主流的网络通信框架，主要包括如下几个：

• Mina
• Netty
• Grizzly

服务调用

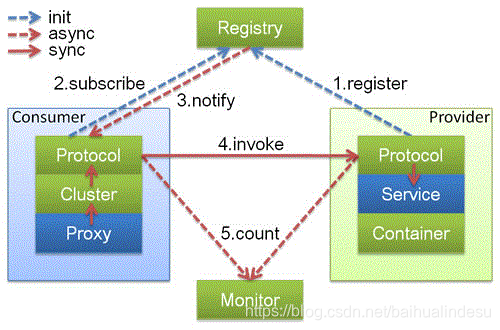

    下面从Dubbo官网直接拿来，看一下基于RPC层，服务提供方和服务消费方之间的调用关系，如图所示：

上图中，蓝色的表示与业务有交互，绿色的表示只对Dubbo内部交互。上述图所描述的调用流程如下：

1. 服务提供方发布服务到服务注册中心；
2. 服务消费方从服务注册中心订阅服务；
3. 服务消费方调用已经注册的可用服务；

4. 节点角色说明：

   Provider: 暴露服务的服务提供方。

   Consumer: 调用远程服务的服务消费方。

   Registry: 服务注册与发现的注册中心。

   Monitor: 统计服务的调用次调和调用时间的监控中心。

   Container: 服务运行容器。

   调用关系说明：

   0. 服务容器负责启动，加载，运行服务提供者。

   1. 服务提供者在启动时，向注册中心注册自己提供的服务。

   2. 服务消费者在启动时，向注册中心订阅自己所需的服务。

   3. 注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。

   4. 服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。

   5. 服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

接着，将上面抽象的调用流程图展开，详细如图所示：

二 、远程调用细节

服务提供者暴露一个服务的详细过程

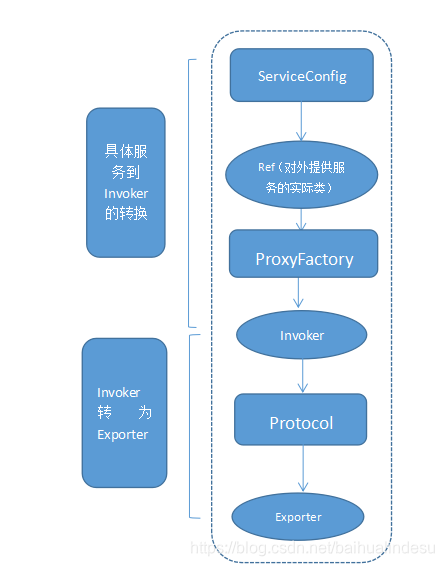

上图是服务提供者暴露服务的主过程：
首先ServiceConfig类拿到对外提供服务的实际类ref，然后将ProxyFactory类的getInvoker方法使用ref生成一个AbstractProxyInvoker实例，到这一步就完成具体服务到invoker的转化。接下来就是Invoker转换到Exporter的过程。
Dubbo处理服务暴露的关键就在Invoker转换到Exporter的过程，下面我们以Dubbo和rmi这两种典型协议的实现来进行说明：
Dubbo的实现：
Dubbo协议的Invoker转为Exporter发生在DubboProtocol类的export方法，它主要是打开socket侦听服务，并接收客户端发来的各种请求，通讯细节由dubbo自己实现。
Rmi的实现：
RMI协议的Invoker转为Exporter发生在RmiProtocol类的export方法，他通过Spring或Dubbo或JDK来实现服务，通讯细节由JDK底层来实现。

服务消费者消费一个服务的详细过程

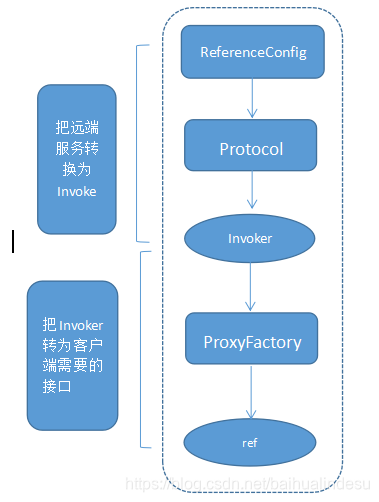

上图是服务消费的主过程：
首先ReferenceConfig类的init方法调用Protocol的refer方法生成Invoker实例。接下来把Invoker转为客户端需要的接口即可。



注册/注销服务

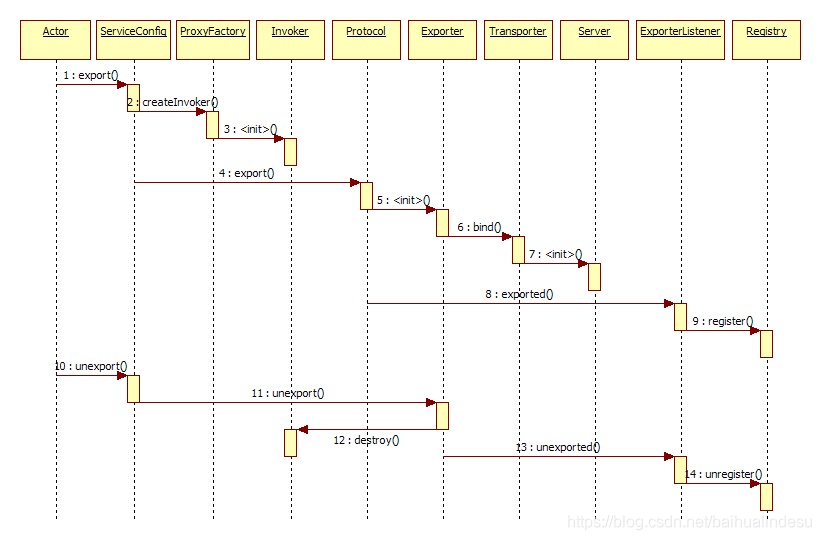

    服务的注册与注销，是对服务提供方角色而言，那么注册服务与注销服务的时序图，如图所示：

服务订阅/取消

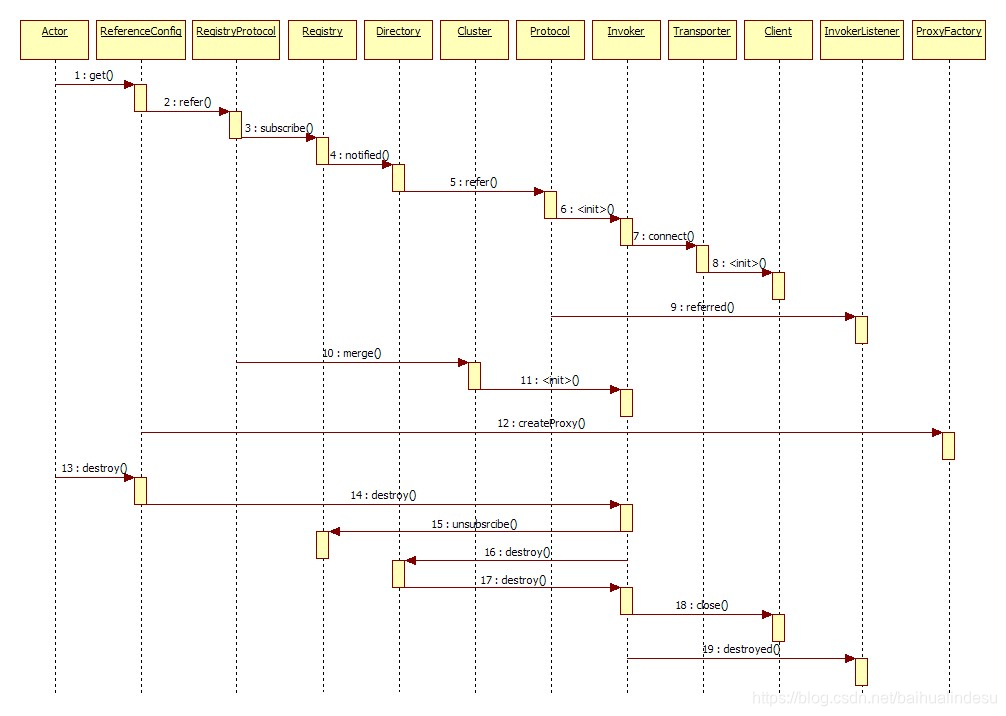

     为了满足应用系统的需求，服务消费方的可能需要从服务注册中心订阅指定的有服务提供方发布的服务，在得到通知可以使用服务时，就可以直接调用服务。反过来，如果不需要某一个服务了，可以取消该服务。下面看一下对应的时序图，如图所示：



协议支持
Dubbo支持多种协议，如下所示：

• Dubbo协议
• Hessian协议
• HTTP协议
• RMI协议
• WebService协议
• Thrift协议
• Memcached协议
• Redis协议

在通信过程中，不同的服务等级一般对应着不同的服务质量，那么选择合适的协议便是一件非常重要的事情。你可以根据你应用的创建来选择。例如，使用RMI协议，一般会受到防火墙的限制，所以对于外部与内部进行通信的场景，就不要使用RMI协议，而是基于HTTP协议或者Hessian协议。

 参考补充

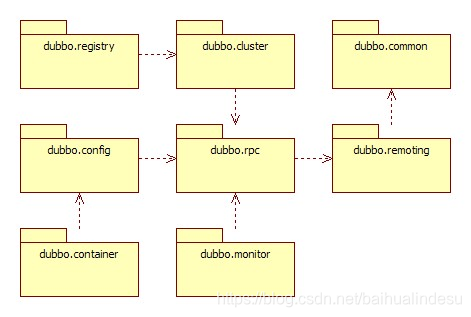

Dubbo以包结构来组织各个模块，各个模块及其关系，如图所示：

可以通过Dubbo的代码（使用Maven管理）组织，与上面的模块进行比较。简单说明各个包的情况：

• • dubbo-common 公共逻辑模块，包括Util类和通用模型。
  • dubbo-remoting 远程通讯模块，相当于Dubbo协议的实现，如果RPC用RMI协议则不需要使用此包。
  • dubbo-rpc 远程调用模块，抽象各种协议，以及动态代理，只包含一对一的调用，不关心集群的管理。
  • dubbo-cluster 集群模块，将多个服务提供方伪装为一个提供方，包括：负载均衡、容错、路由等，集群的地址列表可以是静态配置的，也可以是由注册中心下发。
  • dubbo-registry 注册中心模块，基于注册中心下发地址的集群方式，以及对各种注册中心的抽象。
  • dubbo-monitor 监控模块，统计服务调用次数，调用时间的，调用链跟踪的服务。
  • dubbo-config 配置模块，是Dubbo对外的API，用户通过Config使用Dubbo，隐藏Dubbo所有细节。
  • dubbo-container 容器模块，是一个Standalone的容器，以简单的Main加载Spring启动，因为服务通常不需要Tomcat/JBoss等Web容器的特性，没必要用Web容器去加载服务。

Dubbo是一种分布式服务框架。 Webservice也是一种服务框架，但是webservice并不是分布式的服务框架，他需要结合F5实现负载均衡。因此，dubbo除了可以提供服务之外，还可以实现软负载均衡。它还提供了两个功能Monitor 监控中心和调用中心。这两个是可选的，需要单独配置。

Consumer服务消费者，Provider服务提供者。Container服务容器。消费当然是invoke提供者了，invoke这条实线按照图上的说明当然同步的意思了，多说一句，在实际调用过程中，Provider的位置对于Consumer来说是透明的，上一次调用服务的位置（IP地址）和下一次调用服务的位置，是不确定的。这个地方就是实现了软负载。

软负载Nginx和硬负载F5的优缺点对比

对于数据流量过大的网络中，往往单一设备无法承担，需要多台设备进行数据分流，而负载均衡器就是用来将数据分流到多台设备的一个转发器。​

  a、软件负载均衡解决方案
　　在一台服务器的操作系统上，安装一个附加软件来实现负载均衡，如Nginx负载均衡。它的优点是基于特定环境、配置简单、使用灵活、成本低廉，可以满足大部分的负载均衡需求。

　b、硬件负载均衡解决方案
　　直接在服务器和外部网络间安装负载均衡设备，这种设备我们通常称之为负载均衡器。由于专门的设备完成专门的任务，独立于操作系统，整体性能得到大量提高，加上多样化的负载均衡策略，智能化的流量管理，可达到最佳的负载均衡需求。 一般而言，硬件负载均衡在功能、性能上优于软件方式，不过成本昂贵，比如最常见的就是F5负载均衡器。​

方案优缺点对比：

　　基于硬件的方式（F5）
　　优点：能够直接通过智能交换机实现，处理能力更强，而且与系统无关，负载性能强更适用于一大堆设备、大访问量、简单应用
　　缺点：成本高，除设备价格高昂，而且配置冗余．很难想象后面服务器做一个集群，但最关键的负载均衡设备却是单点配置；无法有效掌握服务器及应用状态.
　　硬件负载均衡，一般都不管实际系统与应用的状态，而只是从网络层来判断，所以有时候系统处理能力已经不行了，但网络可能还来 得及反应（这种情况非常典型，比如应用服务器后面内存已经占用很多，但还没有彻底不行，如果网络传输量不大就未必在网络层能反映出来）

　　基于软件的方式（Nginx）
　　优点：基于系统与应用的负载均衡，能够更好地根据系统与应用的状况来分配负载。这对于复杂应用是很重要的，性价比高，实际上如果几台服务器，用F5之类的硬件产品显得有些浪费，而用软件就要合算得多，因为服务器同时还可以跑应用做集群等。
　　缺点：负载能力受服务器本身性能的影响，性能越好，负载能力越大。
　　综述：对我们管理系统应用环境来说，由于负载均衡器本身不需要对数据进行处理，性能瓶颈更多的是在于后台服务器，通常采用软负载均衡器已非常够用且其商业友好的软件源码授权使得我们可以非常灵活的设计，无逢的和我们管理系统平台相结合。
