本文介绍了如何使用C++结合CGAL库和OpenGL，将SolidWorks的STL模型转换为OFF文件，然后进行切割并在OpenGL中显示切割后的轮廓。详细讲述了从模型转换到代码实现的过程，包括模型的预处理、CGAL库的模型切割以及OpenGL的图形绘制。
1、先看效果图

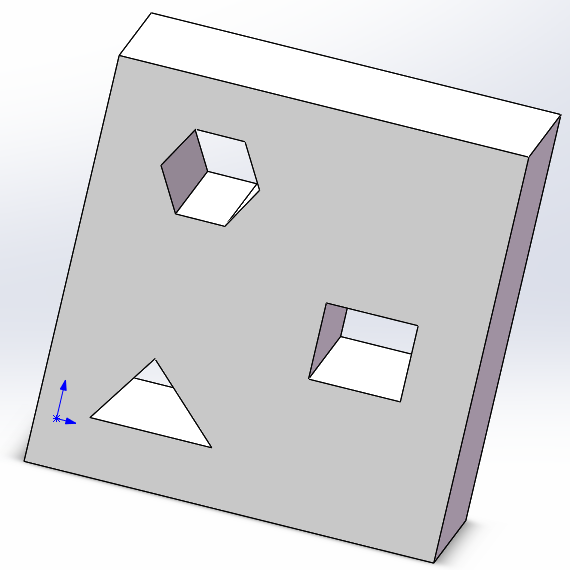

图一是笔者使用solidworks随手画的，并没有特殊含义，只是特意拉伸几个形态各异的孔，以凸显截取模型层面的效果，长方体整体的尺寸是600600400；
图二是程序运行的效果图，C++控制台程序，模型处理使用的是cgal库，画图用的是openGL，截取的高度是z=200的位置。（csdn图片的大小安排不如之前那么方便了，布局莫名奇妙~）
2、整体思路
1）solidworks画出三维模型，然后另存为stl文件，stl文件是用三角形面片表示的三维网格，文件存储的是点和三角形面片信息，有ASCII和binary两种存储格式，其中ASCII格式可以用记事本打开，binary用记事本打开则会乱码，这里使用ASCII格式保存，这些都可以在solidworks中设置，不过，现在主流的三位模型软件都可以生成stl文件，如UG之类的（不得不说笔者更喜欢UG呀，但是也就那样吧，用电脑画图没意思，还是手画比较惬意~）；
2）写一段python脚本，将stl转换成off文件，off文件同样是三维模型的存储文本文件，不过相对stl而言
