计算机组成与接口

一、计算机的组成

1.1计算机的组成

指的是系统结构的逻辑实现，包括机器内的数据流和控制流的组成及逻辑设计等。主要分为五个部分：控制器，运算器，存储器，输入设备，输出设备。其中控制器+运算器=cpu。(参考计算机组成)

详细说一下运算器和控制器：参考[1]P13
运算器是在控制器下对二进制数进行算数逻辑运算及信息传送的部件，由累加器A，暂存器TMP，算数逻辑运算单元ALU，标志寄存器F，及其他逻辑电路组成。
控制器由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder）和定时控制电路（timing and control）组成。程序根据程序计数器PC指定的地址，首先把指令的操作码从存储器取出来由数据总线DB输入到IR中寄存，然后由指令译码器ID进行译码产生相应操作的控制电位。每一种控制电位对应一种特定的操作（又称微操作），最后通过定时和控制电路，在外部时钟φ的作用下，将ID形成的各种控制电位，按时间的先后顺序和节拍发出执行每一条指令所需要的控制信号，指挥系统对适当的部件，于适当的时间，去完成适当的操作，有条不紊的完成指令规定的任务。

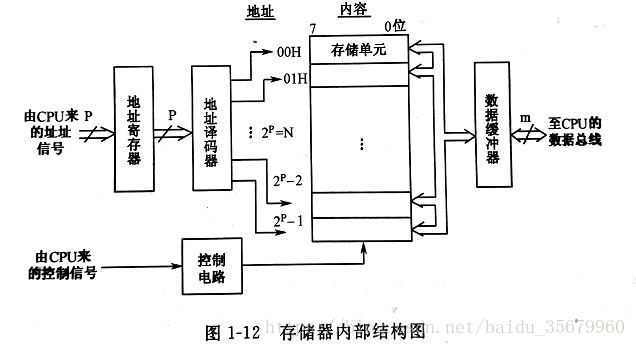

典型的存储器的结构如下图1-12所示：

1.2系统连接：

CPU是微计算机的核心，这个核心是靠各种总
