用一个具体的例子，将TLB,MMU,VPN,PPN,PTE,L1 d-cache联系起来.
先对例子的环境做些assumptions：

  1. 内存是按序访问的
  2. 每次访问一个字节
  3. 虚拟地址共14位
  4. 物理地址共12位
  5. 页大小是64字节
  6. TLB是四路组相联
  7. L1 d-cache是物理寻址。

图1哦

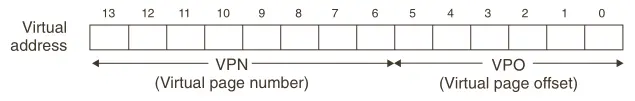

VA（vitual address）由VPN与VPO组成

图2哦

PA(physical address)分为PPN与PPO，PA的计算需要MMU

图3哦

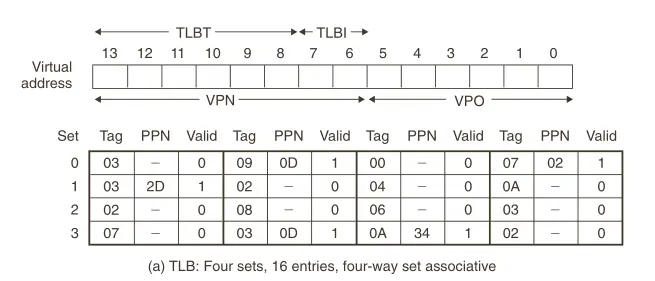

TLB表是四路组相联，一个虚拟地址(VA)中，先提取出VPN部分，VPN又被分成TLBT(标志部分)和TLBI(索引部分)，然后再TLB表中匹配，若成功，则得出PPN，加上虚拟地址的另一部分VPO，MMU把它们合并成PA。
