VVC/VTM：环路滤波——Adaptive Loop Filter (ALF)

VTM中环路滤波的顺序： LMCS，deblocking filter，SAO 和ALF。其中deblocking filter和SAO 与HEVC中的相同。

Adaptive Loop Filter (ALF)

ALF代码详细过程见博文：https://blog.youkuaiyun.com/baidu_28446365/article/details/89927944

关于自适应滤波的原理，建议参考论文《Adaptive Loop Filtering for Video Coding》

ALF，自适应环路滤波，对于每个4x4的小块，根据direction and activity of local gradients从25个滤波器中选择一种对其进行滤波。

简单来说，ALF将每个4x4的小块分为25种（根据方向性和梯度值），同一种类的小块使用同一种滤波器进行滤波，那么编码器总共只需要传输25组滤波器的滤波系数。

因此提高ALF效率的关键主要在于以下几点：如何准确的进行块分类，如何选择滤波的形状，如何传输滤波器系数可节省比特数。

1.滤波形状(Filter shape)

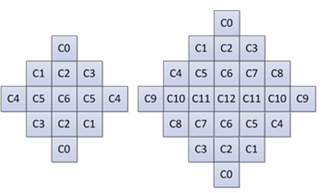

使用如下所示两种钻石形状的滤波器，5x5大小的适用于色度分量，7x7适用于亮度分量。

2.块分类(Block classification)

对不同的小块使用不同的滤波器，因此需将这些小块进行分类，以区分出小块要使用的滤波器是哪一种。

对于亮度分量，每个4x4小块被分为25个种类，类别Idx计算规则如下：
$$C=5D+A$$

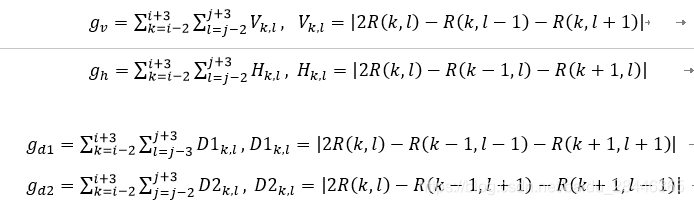

其中D和A分别表示当前块的Direction和Activity；计算之前需要先用1-D拉普拉斯算子计算当前块的水平、垂直和两个对角方向的gradient如下：
i和j为4x4小块左上角像素点的坐标，R(i,j)表示坐标(i,j)处的重建像素。

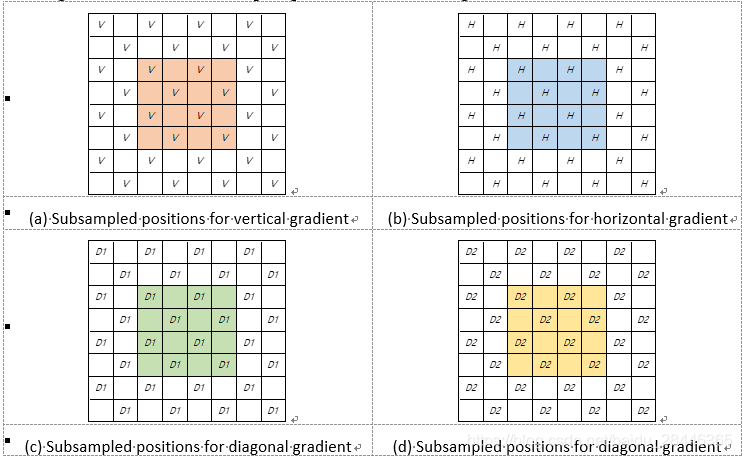

为了降低块分类的复杂度，VTM采用了基于下采样的1-D拉普拉斯计算，下采样如图所示

水平垂直方向上D的最大最小值如下

对角线方向上D的最大最小值如下
