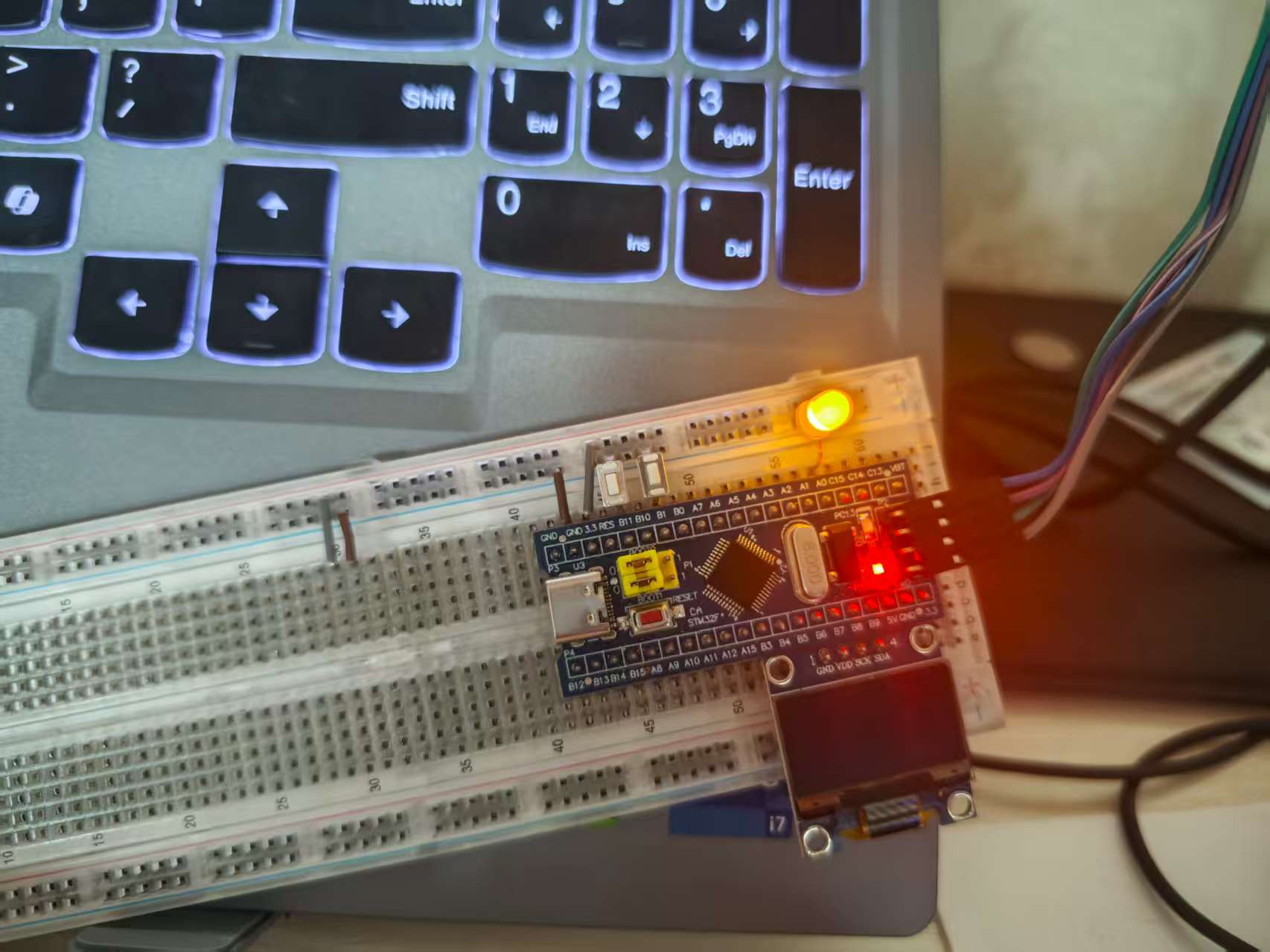

STM32 PWM驱动LED呼吸灯

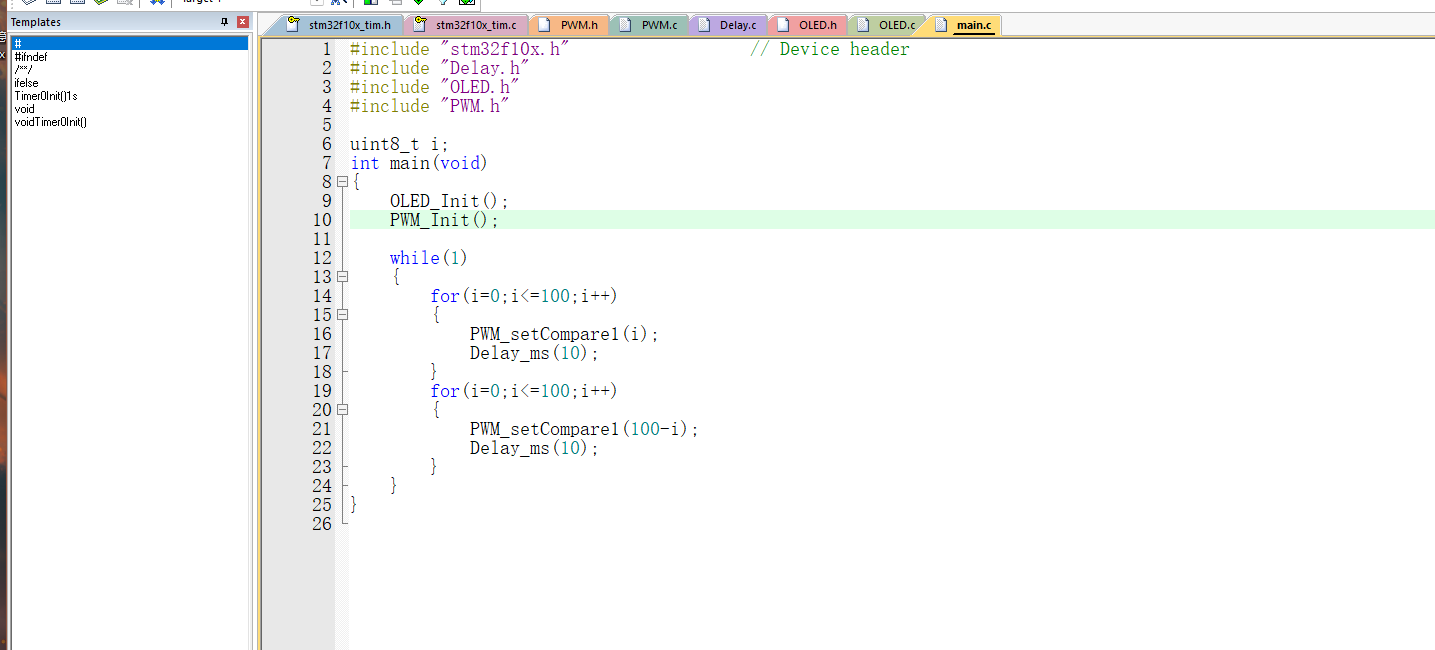

循环实现PWM占空比从0%逐渐增加到100%,再从100%逐渐减小到0%

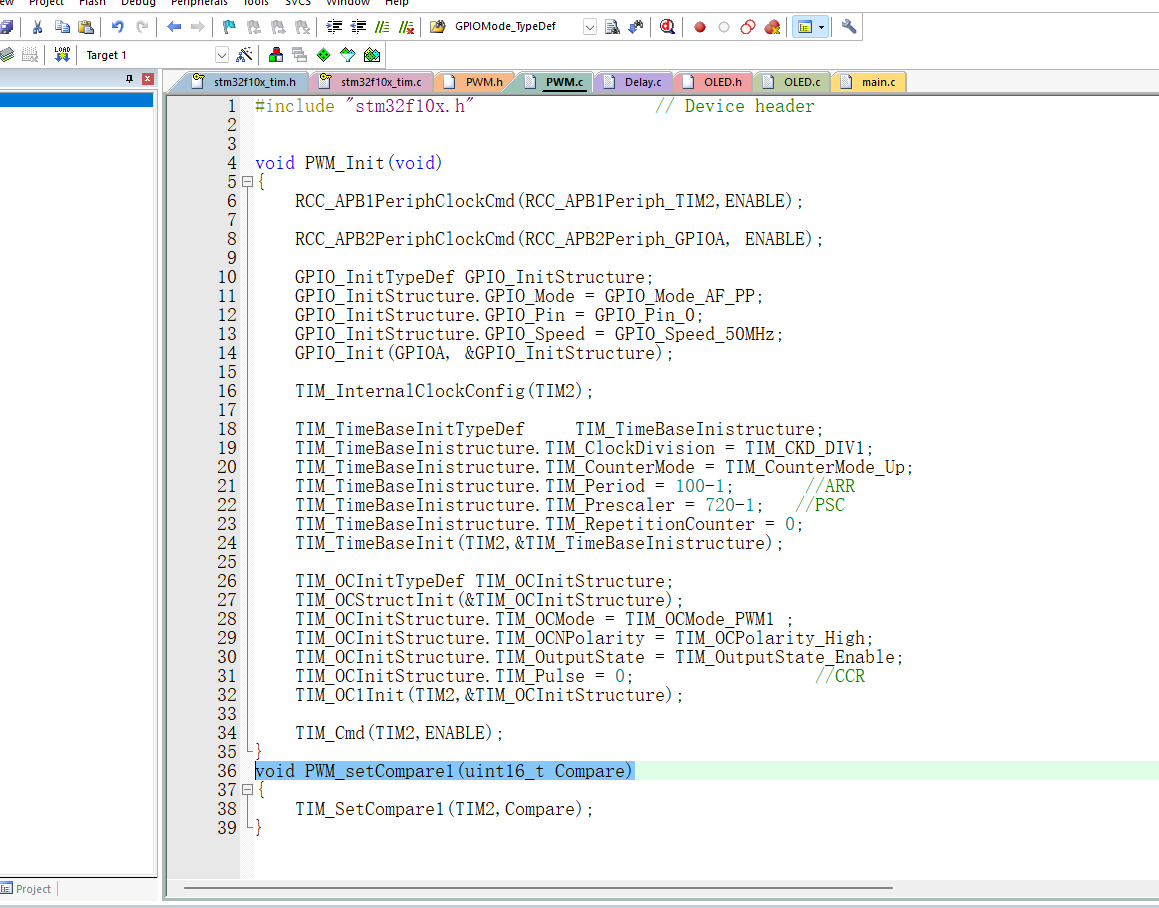

使能TIM2定时器和GPIOA的时钟

配置GPIOA的Pin0为复用推挽输出(用于PWM信号输出)

设置TIM2定时器参数:

预分频系数(PSC):720-1,将72MHz系统时钟分频为100kHz

自动重装载值(ARR):100-1,使PWM周期为1ms(频率1kHz)

配置TIM2的通道1为PWM1模式,初始占空比为0

通过TIM_SetCompare1函数设置捕获比较寄存器(CCR)的值,控制PWM占空比
