金刚石片层挤压金刚石球体变形过程受力模拟

老板布置的合作任务，记录下建模过程

一、金刚石建模

先用MS构建金刚石的模型，可以参考这个链接：

Materials Studio官方教程（Help-Tutorials）- 计算金刚石的性质

导入：Import —> 打开Import Document对话框，导航至Examples\Documents\3D Model并双击C.msi

修改对称性（金刚石的对称性更改为P1）：Build —> Symmetry —> Make P1

片层金刚石构建：（10nm*10nm*4层原子）

根据边长（3.56679A*3.56679A*3.56679A）扩胞，supercell（28*28*1）

球体金刚石构建：（半径是20A）

首先扩胞，supercell（15*15*15）

Build —> Build nanostructure —> Nanocluster —> sphere —> 20A —> Build

二、增加力场

参考过去的帖子：

利用MS基本工具Forcite分配cvff力场

在MS里分配完力场后，导出car文件

去Linux里找：

/home/ylwang/bin/package/lammps-stable_12Dec2018/tools/msi2lmp/src

可以将前面得到的两个建模文件如：slab-cvff.car和slab-cvff.mdf两个文件拷贝到上面msi2lmp.exe所在的文件夹下，运行（具体原因可以去看/tools/msi2lmp下的README文件）：

注意cvff.frc的路径要正确，此外graph不要带有.car和.mdf后缀

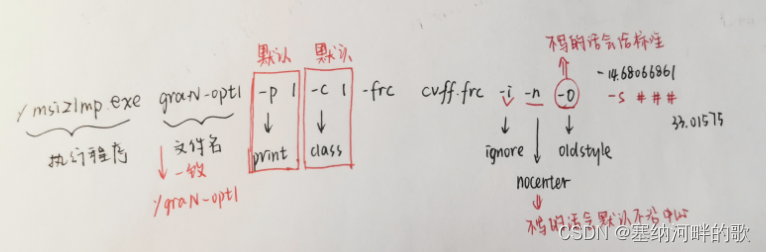

./msi2lmp.exe ./slab-cvff -p 1 -c 1 -frc ../frc_files/cvff.frc -i -n

./msi2lmp.exe ./Nanocluster-cvff -p 1 -c 1 -frc ../frc_files/cvff.frc -i -n

下载data文件

sz Nanocluster-cvff.data slab-cvff.data

 三、修改data文件

根据老板给的案例，理解，修改该体系

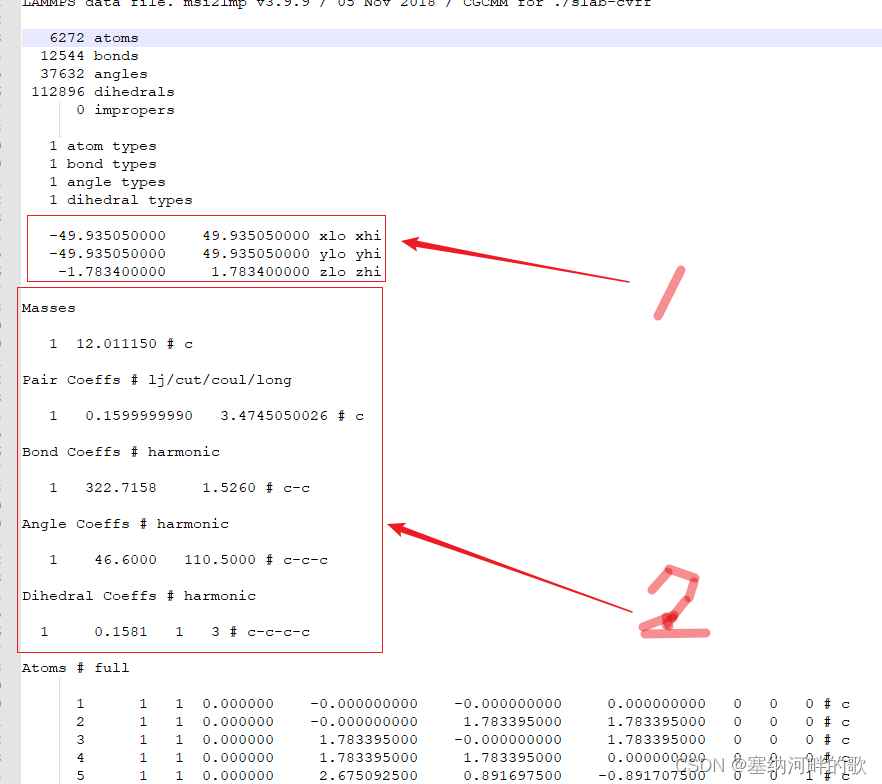

原：

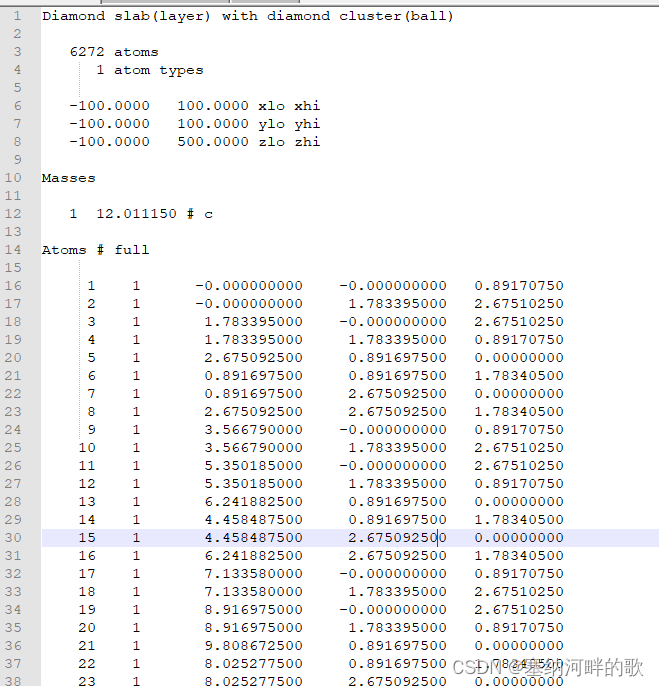

现：

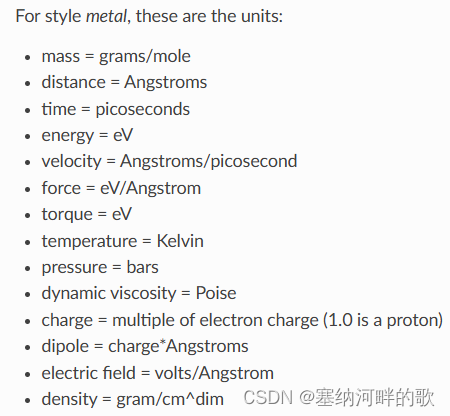

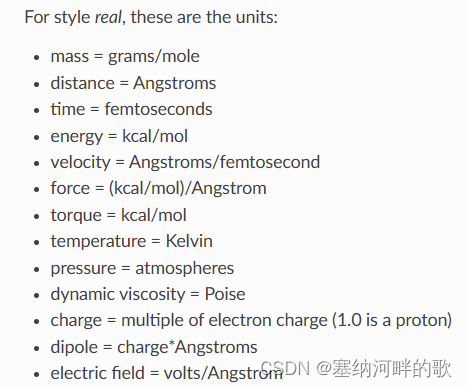

由于要使用metal单位制（之前是real），因此很多信息的数值格式需要注意

力场使用自带的CH.airebo-m，拷到要运行的文件夹里

/home/ylwang/bin/package/lammps-stable_12Dec2018/potentials

 四、修改input文件
