全志 BPI-M64驱动mipi屏(480x1280分辨率)

本文详细介绍了在BPI-M64上直接驱动MIPI屏的过程,包括硬件连接、sys_config.fex配置、MIPI初始化代码修改及内核编译等关键步骤,解决显示效果不理想的问题。

之前做的安卓车载中控(https://blog.youkuaiyun.com/babyshan1/article/details/81327853),用的是一块LVDS接口的屏。由于BPI-M64只提供了HDMI和mipi接口,之前使用HDMI转LVDS的视频模块,感觉显示效果不够完美,最近终于决定抛开转换模块,直接驱动MIPI屏。这是一块480x1280分辨率的MIPI屏,使用EK79030-DS驱动模块。

1、硬件连接

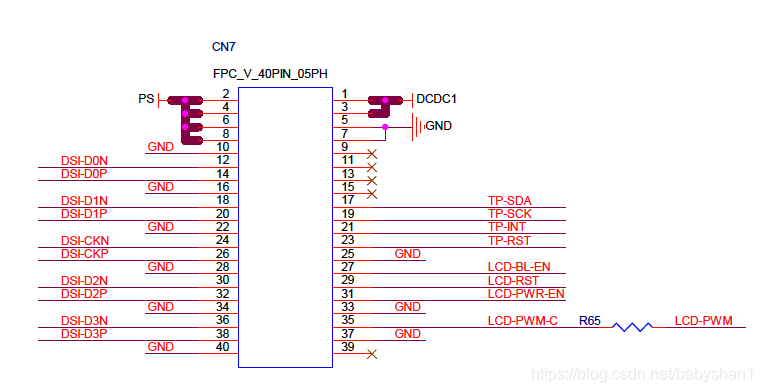

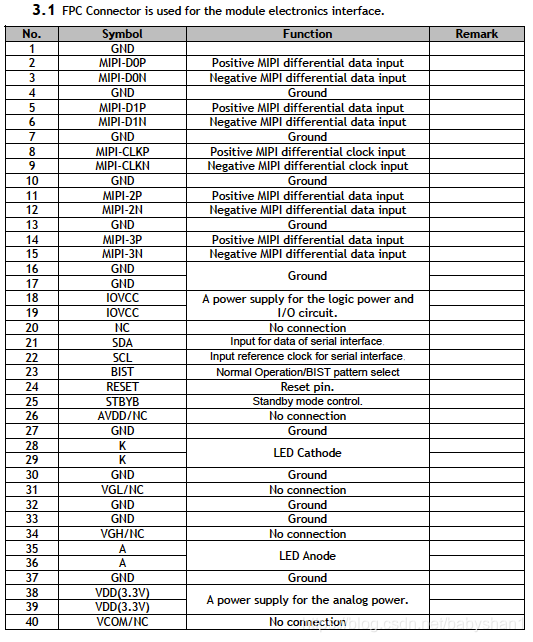

通过搜索获取到了BPI-M64的MIPI接口线序图,结合MIPI屏的datasheet,完成硬件连接。

2、sys_config.fex配置

[lcd0]
lcd_used            = 1

lcd_driver_name     = "S070WV20_MIPI_RGB"
lcd_model_name      = "S070WV20_MIPI_RGB"

...

根据屏的时序填充lcd_x、lcd_y、lcd_dclk_freq、lcd_hbp、lcd_ht、lcd_hspw、lcd_vbp、lcd_vt、lcd_vspw。

先参照屏厂家给的参数设置,如果显示异常,一般调整lcd_dclk_freq、lcd_hbp这两个参数就可以解决了。

3、MIPI初始化代码

修改lichee/linux-3.10/drivers/video/sunxi/disp2/disp/lcd/S070WV20_MIPI_RGB.c,

static void LCD_panel_init(u32 sel)
{

....这里填入屏厂家给的初始化代码;

}

4、编译内核和安卓系统,刷机。ok!
