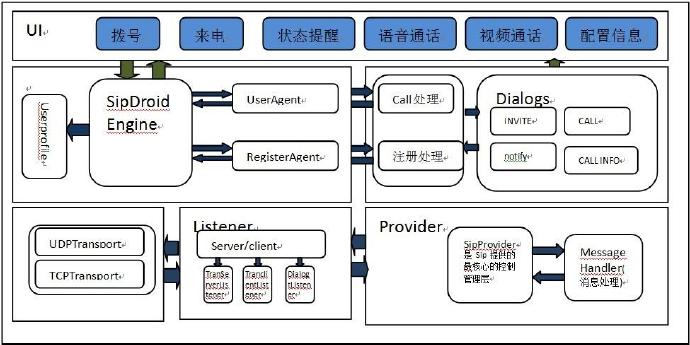

1、SipDroid模块简单分析

UI层，负责界面显示模块和界面时间传递

Engine层：软件核心处理层，启动各种服务，初始化软件参数。处理各种UI时间，维持配置文件信息，保存全局属性变量。其中包括 UserAgenProfile（用户配置文件属性），UserAgent（用户事件处理），SipdroidEngine（核心处理，所有的UI的事件，参数设计，服务的启动都由此文件调度），RegisterAgent(注册服务处理)

Sip层：提供所有sip消息模型，所有sip消息的处理流程，包括发送，接收，封装，解码等等

网络传输：提供音频，视频信息的处理，此模块会对音频视频进行即时编码解码，同时发送数据。同时还提供JSTN NAT透传技术。

2、SipDroid流程分析：

拨号：拨号请求由UI通过Receiver广播信息交给SipDroidEngine处理，在SipDroidEngine做一些验证，然后交给 UserAgine处理。其中call(String target_url, booleansend_anonymous)为判断是否匿名拨号再此方法中，会创建一个ExtendedCall对象，以提供给sip协议栈使用，然后调用 ExtendedCall的call方法处理,之后由ExtendedCall的call，调用ExtendedInviteDialog来发送 invite请求。由InviteDialog执行具体的invite调用InviteTransactionClient的request方法，最后由 InviteTransactionClient发送request请求，在InviteTransactionClient中会通过 SipProvider，来发送消息，并打开对端口监听，来收sip消息。发送消息主要有（UDP传输 UdpTransport TCP传输TcpTransport）

来电：在启动程序的时候会通过SipDroidEngine会根据配置，创建一个Provider，这里用到udp传输，创建一个 Udpprovider，udpprover是一个Thread，创建的时候就会启动线程，开始监听收到的信息，当受到信息后，通过onServiceTerminated方法，把对象传出到UdpTransport，由UdpTransport处理，再通过 onTransportTerminated方法传出到SipProvider对象,最后将在SipProvider的 processReceivedMessage方法中处理收到的消息，最后从listeners（map）中取出相应的listener，最后通过相应的 listener中的OnReceiveMessage()来处理具体Sip请求。
