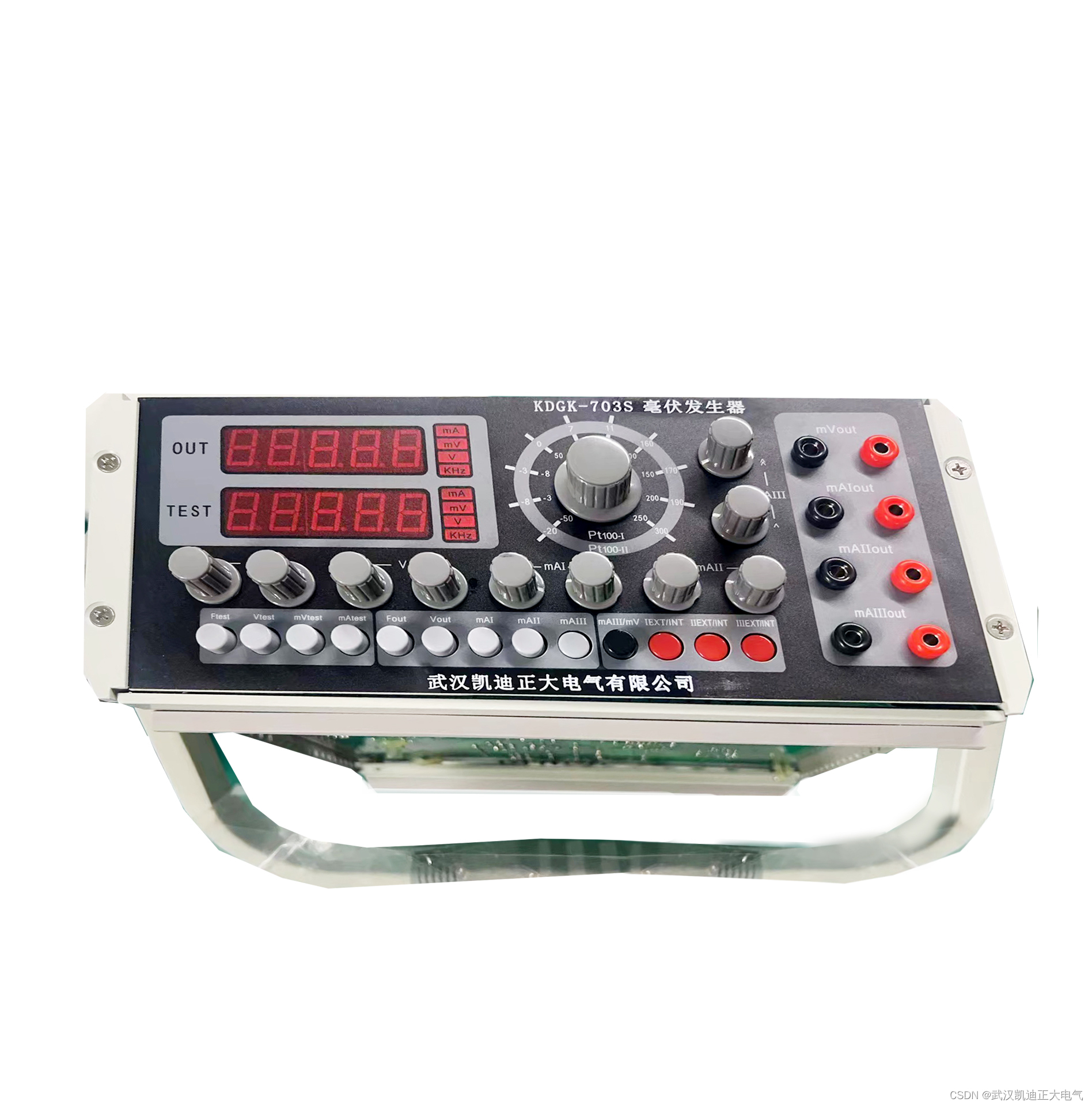

KDGK-703S便携式综合校验仪（毫伏发生器）

一、产品简介

      KDGK-703S便携式综合校验仪（毫伏发生器）是一种集数显式电压、电流、频率标准信号源、Pt100 铂电阻温度模拟标准信号源、数字式电压、电流、频率测量功能于一体的高精度、高分辨率、多用途的自动化仪表校准仪器。

       它具有信号输出和测试功能，可校验以下各类仪表：以模拟量输入输出的传感器、变送器、调节器、记录仪、智能流量积算仪、电／气执行器等常规的工业自动化仪表。还可以用于校验和整定计算机一系列接口板卡，如电阻板、A/D 板、D/A 板等。可广泛应用于石油、化工、冶炼、造纸、发电、地铁轨道交通、仪表行业及科研部门等领域。其技术性能符合电 II 型、电 III 型自动化仪表校验标准， 工作环境符合GB6587.1-86《电子测量仪器环境试验总纲》中两组仪器的有关规定。

       它与国内外同类仪表相比具有以下四大特色：

·功能较全，它几乎包括了自动化仪表所有的电信号；精度高、体积小、重量轻，尤其可直接应用于现场，对各种工业过程控制的自动化仪表实施现场调校、检修。

·可同时输出三路有源毫安信号，极大地方便了需多路输入信号仪表（如智能流量积算仪、弯管流量计等）的校验和检修。

·有宽量程的交流工作电压范围（180～260V.AC），能适应工业现场恶劣的工作环境。

·仪表可同时工作在测量和输出状态,有两个四位半 LED 显示器，每个显示器有四只单位显示灯，分别显示 mA、mV、V、KHz。通过选择可同时显示输出值及其单位和测量值及其单位。

二、产品特点

1、输出功能：

(1).有可作为两线制变送器使用的 0～25.00V.DC 连续可调工作电源，有一路 0～199.99mV.DC 直流电压信号，可作为各种热电偶的模拟输出信号。

(2).具有两路 Pt100 热电阻模拟器，可输出 Pt100 铂电阻－50℃、 －20℃、－3℃、－8℃、0℃、7℃、11℃、50℃、100℃、150℃、160℃、170℃、190℃、200℃、250℃、300℃的模拟电阻信号，可作温度变送器输入信号使用（此功能为部份客户要求新增加，指标参数如有偏差仅供参考）。

(3).有三路有源电流输出：其中两路 0～22.00mA.DC，一路 0～19.999mA.DC。可作为 II、III 型仪表的输入或输出信号用，在现场校验时可模拟 II、III 型变送器。

(4).有一路 10Hz～1.9999kHz 频率信号输出，可作为涡街流量计、涡轮流量计二次仪表输入信号。

2、测量功能：

1. 可测量 0～40V.DC 的电压信号；

2. 可测量 0～199.99mV.DC 的电压信号；

3. 可测量 0～100.00mA.DC 的电流信号；

4. 可测量 5Hz～1.9999kHz 的 TTL 电平频率信号和涡街流量计、涡轮流量计的频率信号。

三、技术指标

 1.直流电压输出

注明：仪表直流电压源输出 0～25.00V.DC，40mA，请不要短路或超负载操作，否则负载过大会烧坏仪表此项功能。

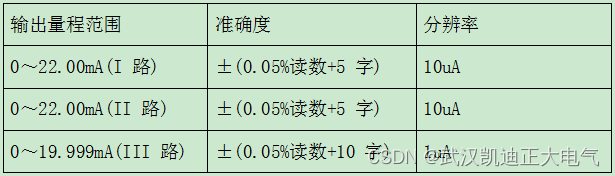

2. 直流电流输出

注明：仪表最下面一排按键最后 3 个红色键，正常全按下不动，这样始终会保持上次输出电流信号的 mA 值。mA 输出时需要带负载或短路勾成回路方有输出。就是将输出线黑色与红色鳄鱼夹夹在一起，然后按对应旋钮调至所需要的毫安值。

3. 输出频率

4. 热电阻模拟输出

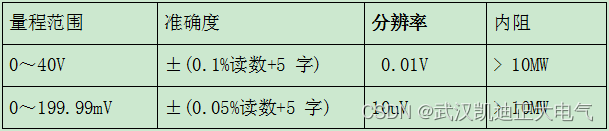

5. 直流电压测量



6. 直流电流测量



7. 频率测量



8. 电 源：交流电 220 V±20%（50Hz±2）；

9. 使用环境：温度范围：－10℃ ～ +50℃；相对湿度： +40℃ 80%RH；

10. 功 耗：4W（MAX）；

11. 校准周期：一年；

12. 外型尺寸：300×140×340 mm（宽×高×深）；

13. 重 量：约 2Kg。
