本文介绍了如何在STM32F103C8T6单片机上，通过模拟I2C驱动1.3英寸的SSD1306 OLED屏幕，屏幕地址为0x78。内容包括字库的使用，字库包含了ASCII码、中文ASCII码和GB2312汉字，以及各种图形绘制功能。驱动程序在RAM中设置1KB缓存，并提供了字库更新方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

早就听说OLED显示效果比较好，也不需要背光，使用起来接线也很方便，于是TB上买了一个1.3Inch的OLED，蓝色的字，显示效果确实非常好，下边就分享一下驱动过程

我在STM32F103C8T6这块单片机上调试的，硬件上我的屏幕是IIC接口的，没有用硬件I2C 而是模拟的，PB4->SCL PB6->SDA ，屏幕地址0x78，字库用的M25Q16 2MB字节

字库包含ASCII码，中文ASCII码，所有标点符号和GB2312汉字，字库容量263762Byte,就制作了16X16的字库，其它的没加，Flash空间足够，如果需要可以自行添加

字库的可以随时更新，通过串口1 Ymodem协议进行更新，下边会说明字库如何制件的

驱动上在RAM里开1024Byte有缓存，所有操作都是对这块内存区域进行操作，然后一次更新到屏幕上去

本驱动可以画点，画线，画圆，画矩形，画三角形，填充圆形，填充矩形等，

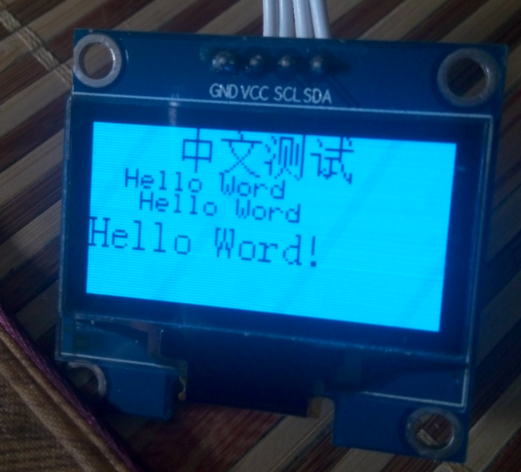

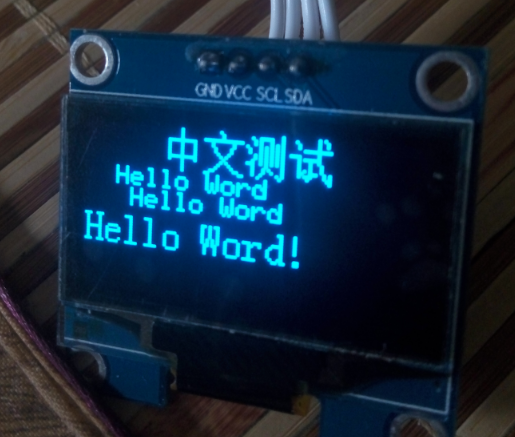

效果图：
