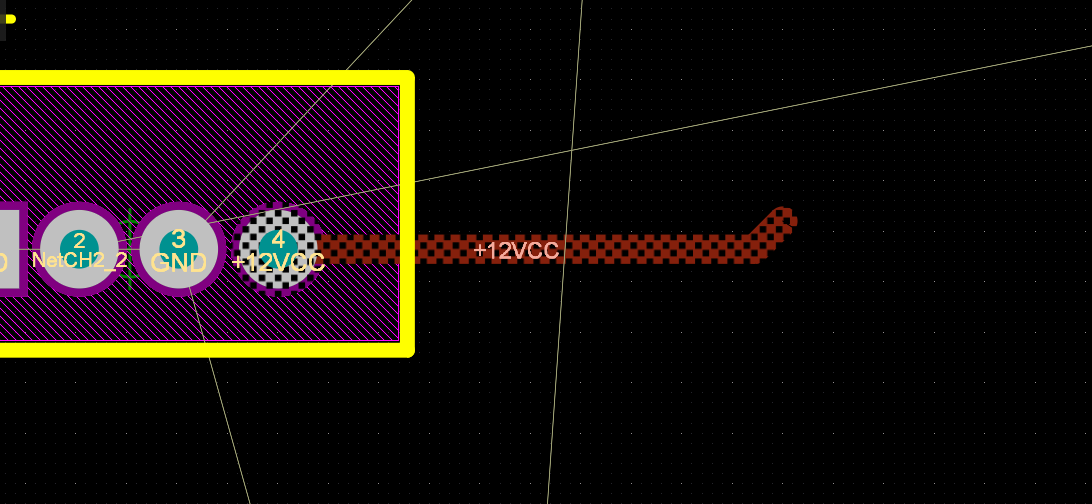

解决AD在PCB布线时焊盘走线飞线有一大堆小方格的问题

实际上就是你给这个网络设置了颜色,一般为误设置,具体修改方法为:

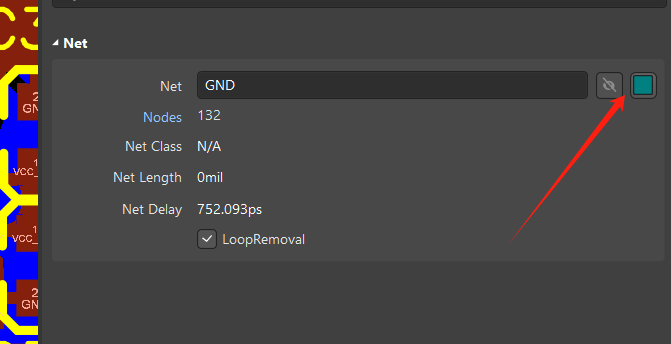

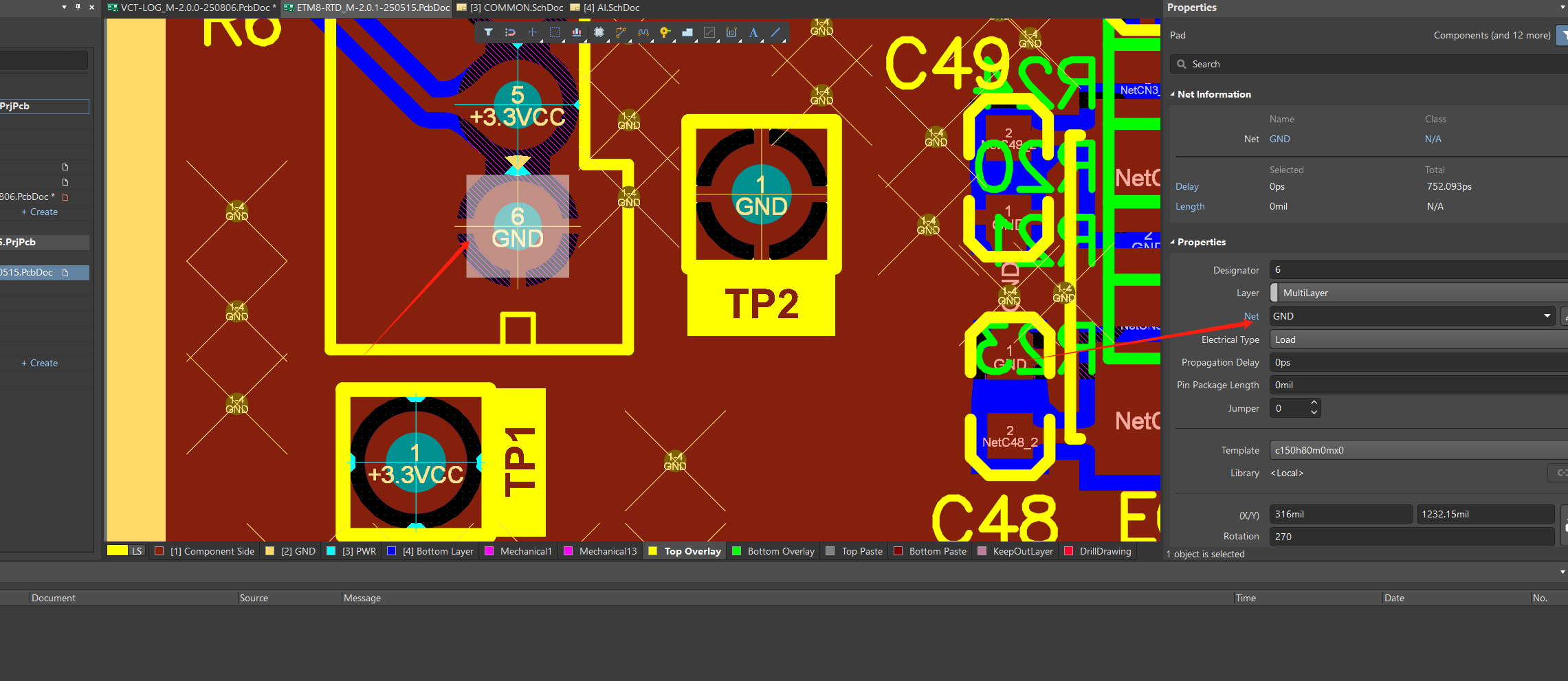

1、PCB图中,选中出现问题的焊盘或网络,任意一个都行,在右边的明细里面点“net”选项;

2、更改你的颜色为其他网络的颜色,具体查看颜色操作和该操作相同,可直接拷贝颜色的16进制代码;

3、修改成一样的颜色后,再按一下F5,关闭网络颜色显示。发现问题解决。

吐槽:xs,全网除过知乎有一篇文章讲这个问题,其他完全驴头不对马嘴。看这一篇文章就够了。
