一文看懂 PTP（精确时间协议）及SONiC上的最新优化实践

认识PTP：高精度网络时间同步协议

PTP，全称为 Precision Time Protocol（精确时间协议），是一种用于在局域网或广域网上实现高精度时间同步的协议。该协议主要面向对时间同步极为敏感的系统与应用，通常需借助硬件辅助来实现微秒乃至纳秒级的同步精度。

PTP 由 IEEE 1588 标准定义，当前广泛采用的IEEE 1588 v2版本支持双向通信机制、纳秒级同步精度，并能适应多种复杂的网络接入环境。

PTP的网络架构与时钟类型

PTP网络按主从式（Master-Slave）结构组织，以Grandmaster Clock（GMC）为时间源头，逐级向下同步各节点时钟。需注意的是，设备在主从关系中的角色是可变的：同一设备既可作为从时钟与上层同步，也可作为主时钟向下发布时钟信号。

• Grandmaster Clock（GMC，大师钟）：作为整个PTP域的终极时间参考源，通常需集成GNSS接收器（如GPS、北斗等）。GMC可通过静态配置或基于BMC（Best Master Clock）算法动态选举产生。
• Boundary Clock（BC，边界时钟）：具备多个PTP端口，其中一端口与上游同步时间，其他端口向下游发布时间。
• Transparent Clock（TC，透明时钟）：不参与时间同步，仅转发PTP报文并测量其驻留时间。
• Ordinary Clock（OC，普通时钟）：作为终端设备，通过单一PTP端口接收同步信号。

运行PTP协议的设备端口称为PTP端口，分为主端口（Master Port）、从端口（Slave Port）和仅存在于BC上的被动端口（Passive Port）。

PTP的工作机制与同步流程

实现时钟同步主要包括三个核心步骤：

1. 建立主从关系：包括Grandmaster Clock选举及各端口主从状态协商。

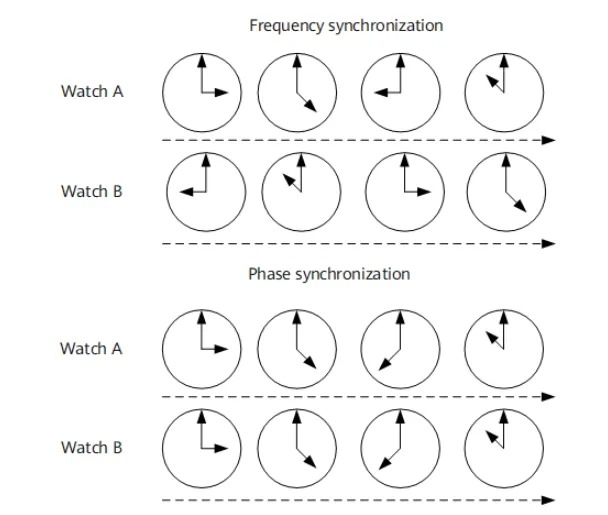

2. 频率同步（Frequency Synchronization）：从节点调整频率与主节点一致，保持恒定相位差。
3. 相位同步（Phase Synchronization）：校准从节点时钟相位，使相位差趋于零。

PTP报文的类型与作用

PTP依赖报文中携带的时间戳信息，计算主从时钟之间的偏移与传输延迟，进而实现同步。按功能可分为两类：

• 事件报文（Event Messages）：在进出设备端口时打上精确时间戳，用于计算链路延迟，包括 Sync、Delay_Req、Pdelay_Req、Pdelay_Resp。
• 通用报文（General Messages）：不携带时间戳，用于主从关系建立、时间信息请求与发布等管理事务。

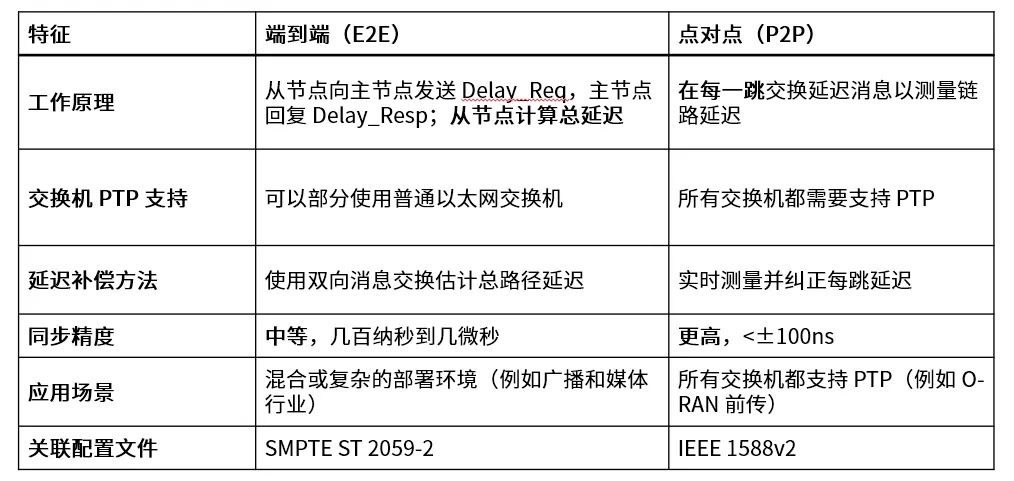

PTP的端到端延迟测量机制

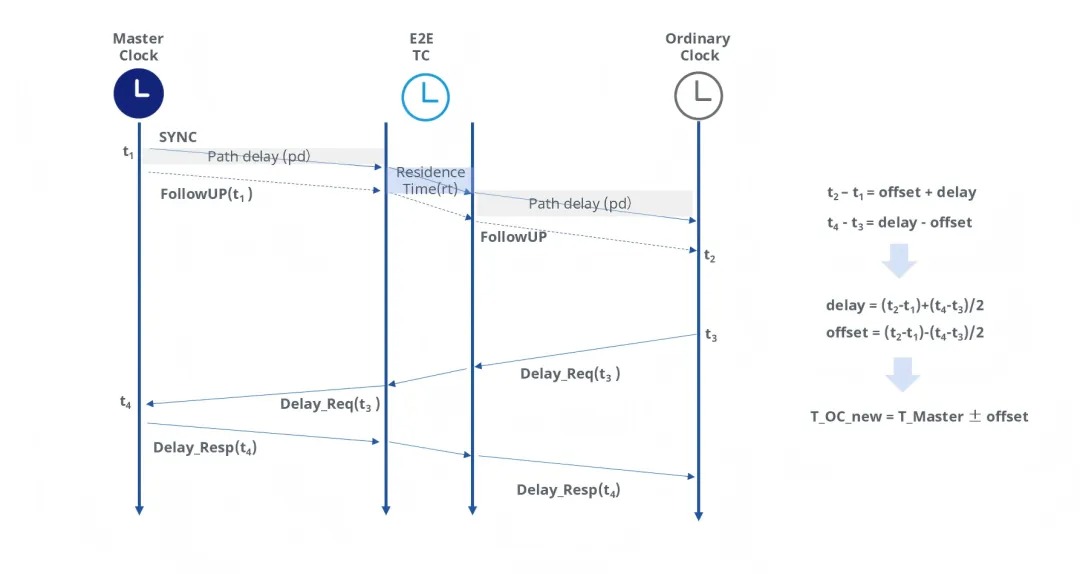

端到端（End-to-End, E2E）机制下，中间设备（E2E TC）在转发报文时会添加驻留时间（rt），通过双向报文交换计算整条路径的总延迟。

计算公式：
延迟 = [(t₂ - t₁) + (t₄ - t₃)] / 2
偏移量 = [(t₂ - t₁) - (t₄ - t₃)] / 2
从时钟新时间 T_OC_new = T_Master ± 偏移量

PTP的点对点延迟测量机制

点对点（Peer-to-Peer, P2P）机制在每一网络跳段（hop）间单独测量链路延迟，实时修正每段路径带来的时间误差。

计算公式：
PD1 = (pt2-pt₁)+(pt₃-pt2)/2
PD2 = (pt₄-pt₁)+(pt₄-pt₃)/2
校正字段（correction field） = PD1 + rt
偏移量 = t₂ – t₁ – 校正字段 – PD2
T_OC_new = T_Master ± 偏移量

LinuxPTP：开源PTP实现及其局限性

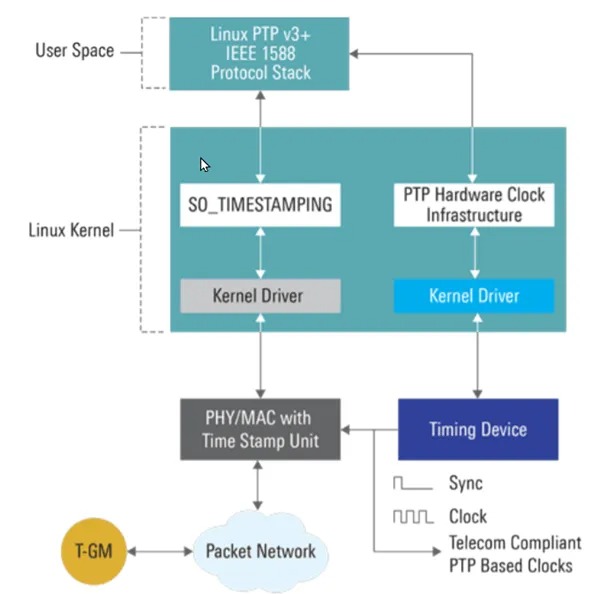

Linux平台通过LinuxPTP项目支持PTP协议，主要工具为 ptp4l 和 phc2sys。

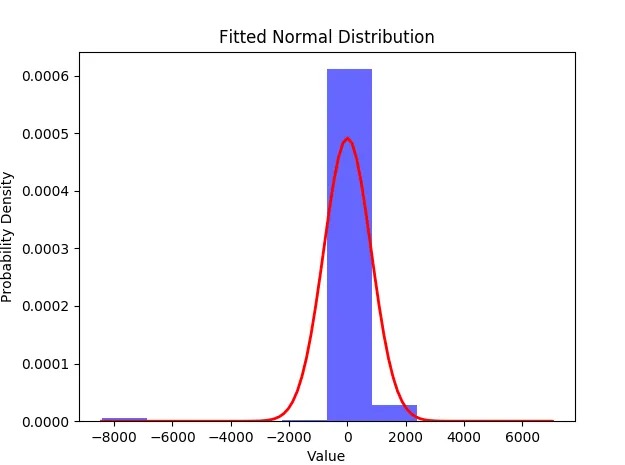

在标准Linux网卡环境中，PTP同步精度通常在1000ns（1μs）以内，但存在超过8000ns（8μs）的不稳定跳变，难以满足企业级应用需求。

根据ITU-T时间同步标准，商用场景对精度有明确分类：

• A类：误差 ≤ 50ns，适用于普通电信网络。
• B类：误差 ≤ 20ns，适用于5G基站等严苛场景。
• C类：误差 ≤ 10ns，主要用于5G前传等超高精度需求场景。

SONiC：实现高性能PTP的开放网络架构

星融元基于SONiC开放网络架构，在企业级发行版 AsterNOS 中深度优化PTP性能，实现了更高精度、更稳定的时间同步，同时避免供应商锁定。

SONiC（AsterNOS）中的PTP实现与优化

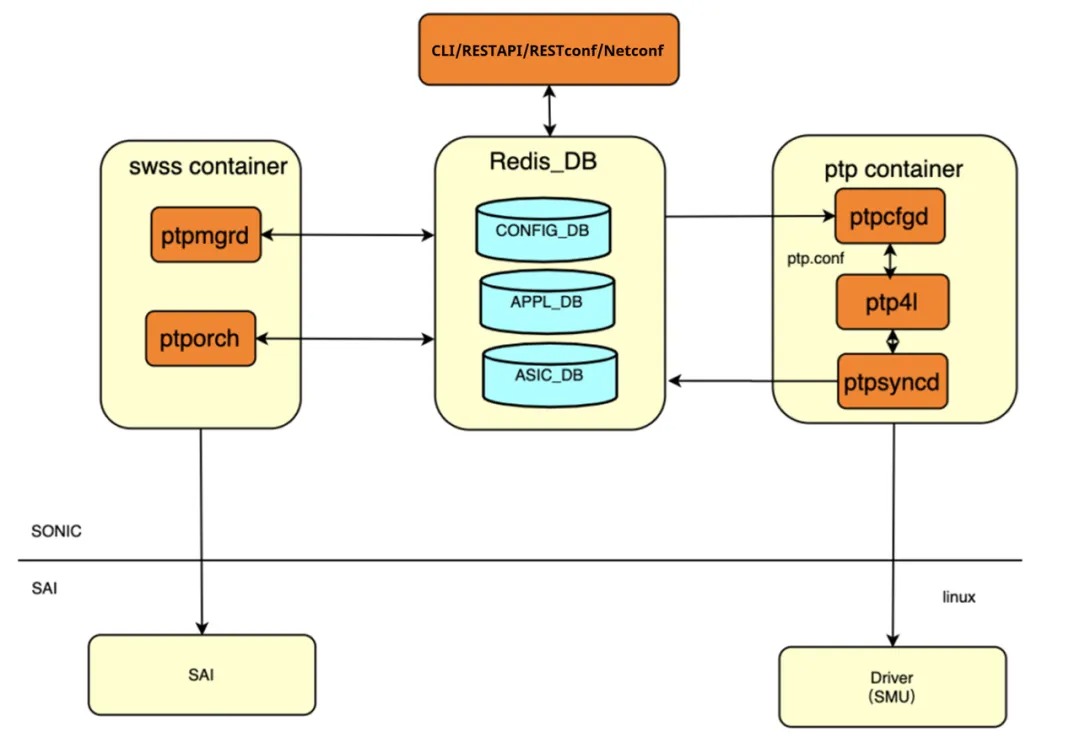

AsterNOS 的PTP子系统集成 LinuxPTP / ptp4l，并与 RedisDB 和底层硬件驱动高效交互，支持 RESTful API、RESTconf、Netconf 等多种管理协议，提供优异的系统集成与互操作能力。

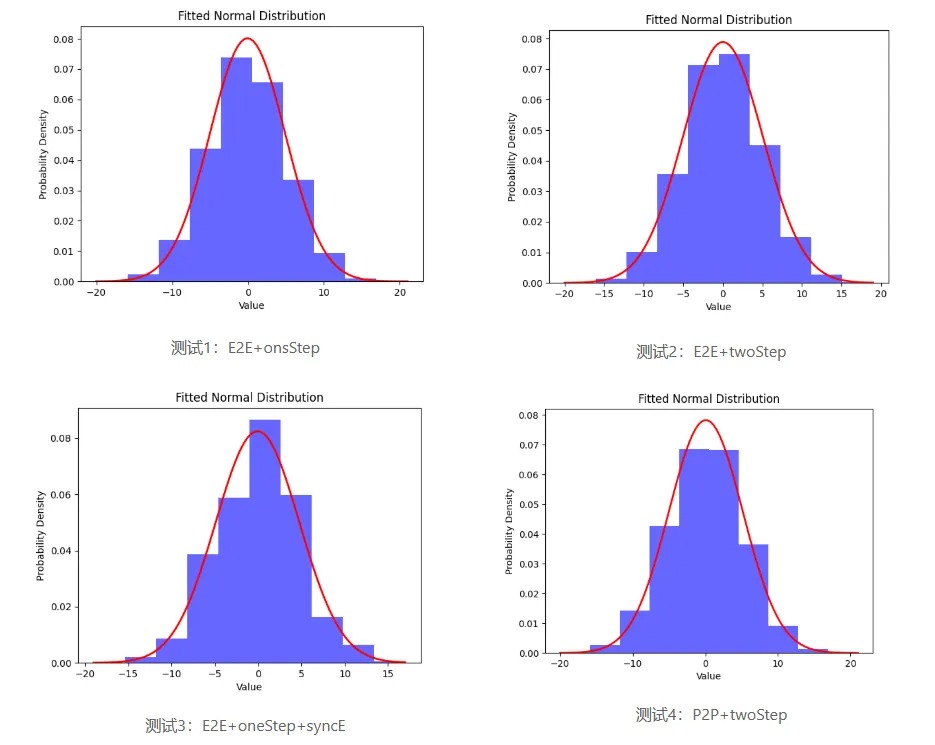

通过硬件加速与软件算法优化，星融元PTP交换机实现20ns以内的时间同步精度，在不同延迟测量模式下表现一致。

• one-step模式：Sync报文直接携带发送时间戳。
• two-step模式：Sync报文不携带时间戳，实际发送时间由后续 Follow_Up 报文携带。

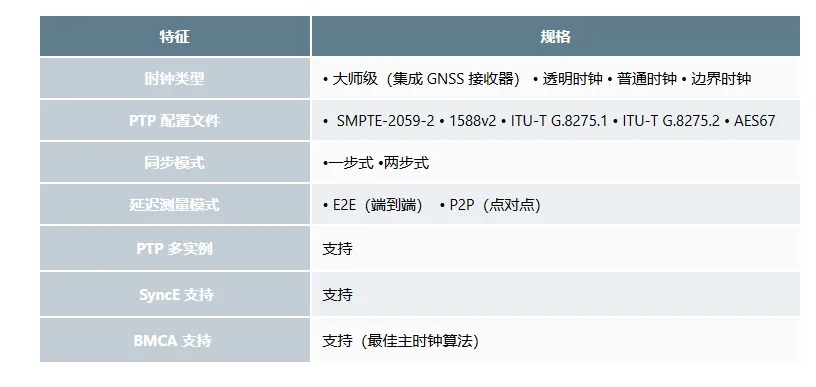

目前CX-M 系列交换机全面支持 PTP 功能，兼容 E2E 和 P2P 模式及多种标准配置文件。

欢迎通过设备模拟器体验 PTP 功能：vAsterNOS Campus v6.0

基于SONiC与PTP的实践：广播媒体行业应用

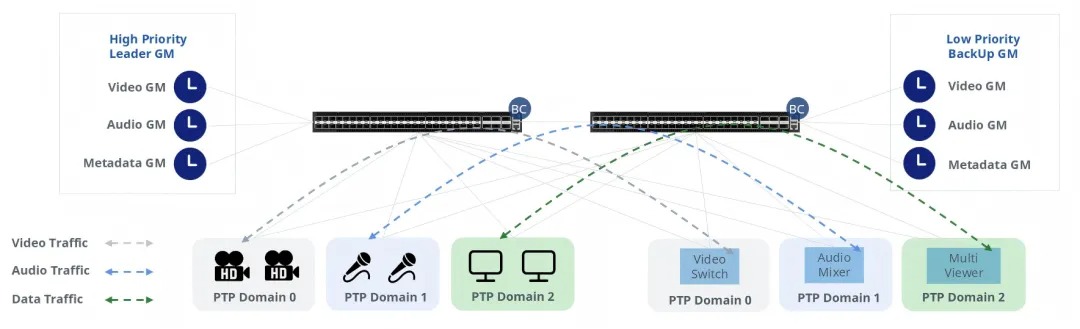

图示为一个典型的广播媒体网络，采用星融元PTP交换机构建多PTP域与冗余时钟源（主备自动切换），为音视频分配独立域号，实现全网20ns同步精度，保障音视频流与其他数据流量无缝对齐。
