UI前端大数据可视化新趋势：动态数据图表的设计与实现

hello宝子们...我们是艾斯视觉擅长ui设计、前端开发、数字孪生、大数据、三维建模、三维动画10年+经验!希望我的分享能帮助到您!如需帮助可以评论关注私信我们一起探讨!致敬感谢感恩!

在大数据技术迅猛发展的今天，数据可视化已从静态报表进化为动态交互的核心载体。IDC 预测，2025 年全球每日产生的数据量将达 491EB，其中超过 30% 需要通过可视化界面转化为可理解的信息。当金融市场的高频交易数据、工业物联网的实时传感数据、智慧城市的多维运营数据涌入前端，动态数据图表已成为连接数据与决策的关键桥梁。本文将系统解析大数据可视化的最新趋势，涵盖动态图表的设计理念、技术实现、性能优化与行业实践，为前端开发者提供从设计到落地的全链路指南。

一、动态数据可视化的技术演进与趋势

（一）从静态到动态的范式升级

1. 动态图表的核心特征

• 实时数据驱动：图表随数据源实时更新，如股票行情图每秒刷新 10 次；
• 交互式探索：支持缩放、筛选、下钻等操作，如在时空数据中拖拽选择时间段；
• 动画叙事：通过过渡动画引导数据洞察，如年度趋势变化的平滑播放。

2. 技术趋势图谱

趋势方向	传统可视化	动态可视化新趋势	技术支撑
数据维度	2D 平面展示	3D + 时空维度融合	WebGL/Three.js
交互深度	简单点击交互	自然语言 + 手势复杂交互	WebXR/AI 语音识别
数据规模	万级数据展示	百万级 + 实时流处理	WebAssembly / 增量渲染
智能程度	人工配置展示	AI 驱动的自动可视化	TensorFlow.js/ 大模型

二、动态数据图表的设计原则与方法论

（一）动态视觉设计准则

1. 数据 - 视觉映射策略

• 动态色彩编码：根据数据属性动态调整颜色空间，如：

  {
    "temperature": {
      "range": [25, 80],          // 温度范围(℃)
      "colorSpace": "hsl",        // 色相-饱和度-亮度模型
      "mapping": "linear",        // 线性映射
      "colors": ["#1E90FF", "#FF4500"] // 蓝→红渐变
    }
  }


• 运动语义化：动画传递数据含义，如：
  • 增长数据：向上淡入动画
  • 异常数据：红色脉冲闪烁
  • 关联数据：平滑连线过渡

2. 交互体验设计框架

• 三层交互模型：

1. 浏览层：基础缩放、平移（适合初识数据）
2. 探索层：筛选、分组、排序（适合深度分析）
3. 操作层：参数调整、模拟推演（适合决策支持）

（二）动态图表叙事逻辑

1. 数据故事线构建

• 时间轴驱动：按时间顺序展示数据演变，如疫情传播的每日动态热力图；
• 因果链展示：通过动画展示数据关联，如 "用户增长→订单量→营收" 的传导效应。

2. 注意力引导设计

• 焦点动画：重要数据更新时使用 "脉冲放大" 效果（放大 1.1 倍→恢复）；
• 路径动画：在多维度图表中用箭头动画指示数据变化路径。

三、核心技术与实现方案

（一）实时数据流处理框架

1. 流式数据可视化管线

javascript

// 基于RxJS的实时数据图表实现
const chartData$ = Rx.Observable.create(observer => {
  const socket = io.connect('ws://data-stream');
  socket.on('data', data => observer.next(data));
  return () => socket.disconnect();
})
.pipe(
  // 数据去噪：过滤异常值
  Rx.debounceTime(50),
  // 数据聚合：每秒汇总一次
  Rx.windowTime(1000)
  .pipe(
    Rx.map(window => {
      const values = [];
      window.subscribe(val => values.push(val));
      return calculateAggregate(values); // 计算均值/最大值等
    })
  )
);

// 订阅数据并更新图表
chartData$.subscribe(aggregatedData => {
  updateChart(aggregatedData); // 动态更新图表数据
});

2. 前端数据预处理

• 滑动窗口滤波：使用移动平均去除数据抖动；
• 增量更新：仅传递变化数据，减少网络开销：

  javascript

  // 增量数据更新协议
  function sendDeltaData(prev, curr) {
    const delta = {
      updates: [],
      deletes: []
    };

    // 找出新增和更新的数据
    curr.forEach(item => {
      const prevItem = prev.find(p => p.id === item.id);
      if (prevItem && !isEqual(prevItem, item)) {
        delta.updates.push(item);
      } else if (!prevItem) {
        delta.updates.push(item);
      }
    });

    // 找出删除的数据
    prev.forEach(item => {
      if (!curr.find(c => c.id === item.id)) {
        delta.deletes.push(item.id);
      }
    });

    return delta;
  }


（二）高性能动态图表引擎

1. WebGL 加速渲染

• 大数据散点图实现：

  javascript

  // Three.js实现10万级散点图
  const points = new THREE.BufferGeometry();
  const positions = new Float32Array(100000 * 3); // 3维坐标
  const colors = new Float32Array(100000 * 3);   // RGB颜色

  // 填充数据
  for (let i = 0; i < 100000; i++) {
    const x = data[i].x;
    const y = data[i].y;
    const z = data[i].z;
    const idx = i * 3;
    positions[idx] = x;
    positions[idx + 1] = y;
    positions[idx + 2] = z;

    // 颜色映射
    colors[idx] = data[i].color.r;
    colors[idx + 1] = data[i].color.g;
    colors[idx + 2] = data[i].color.b;
  }

  points.setAttribute('position', new THREE.BufferAttribute(positions, 3));
  points.setAttribute('color', new THREE.BufferAttribute(colors, 3));
  points.attributes.color.needsUpdate = true;

  const material = new THREE.PointsMaterial({
    size: 2,
    vertexColors: true,
    transparent: true,
    opacity: 0.8
  });

  const pointCloud = new THREE.Points(points, material);
  scene.add(pointCloud);


2. 虚拟滚动与增量渲染

• 大数据列表虚拟滚动：

  javascript

  // 虚拟滚动核心实现
  class VirtualScroll {
    constructor(container, data, itemHeight = 40) {
      this.container = container;
      this.data = data;
      this.itemHeight = itemHeight;
      this.totalHeight = data.length * itemHeight;
      container.style.height = `${this.totalHeight}px`;
      this.updateVisibleItems();
      container.addEventListener('scroll', () => this.updateVisibleItems());
    }

    updateVisibleItems() {
      const scrollTop = this.container.scrollTop;
      const start = Math.floor(scrollTop / this.itemHeight);
      const end = start + Math.ceil(this.container.clientHeight / this.itemHeight) + 1;
      const visibleData = this.data.slice(start, end);
      this.renderItems(visibleData, start);
      this.container.style.paddingTop = `${start * this.itemHeight}px`;
    }

    renderItems(data, startIndex) {
      this.container.innerHTML = '';
      data.forEach((item, index) => {
        const el = document.createElement('div');
        el.textContent = `Item ${startIndex + index}: ${item.value}`;
        el.style.height = `${this.itemHeight}px`;
        this.container.appendChild(el);
      });
    }
  }

四、动态图表的性能优化策略

（一）数据处理优化

1. 智能降采样技术

• 分辨率自适应：根据屏幕像素密度动态调整数据密度：

  javascript

  // 数据降采样
  function downsampleData(data, pixelRatio) {
    const rate = Math.max(1, Math.ceil(data.length / (1000 * pixelRatio)));
    return data.filter((_, index) => index % rate === 0);
  }

  const pixelRatio = window.devicePixelRatio || 1;
  const downsampledData = downsampleData(rawData, pixelRatio);


• 重要性采样：优先保留变化剧烈的数据点，忽略平稳段数据。

2. WebAssembly 加速

• 密集计算迁移：将数据排序、加密等操作迁移至 WASM，性能提升 10-100 倍：

  c

  运行

  // C代码实现数据排序（编译为WASM）
  #include <stdio.h>
  #include <stdlib.h>

  void quicksort(int* arr, int left, int right) {
    int i = left, j = right;
    int tmp;
    int pivot = arr[(left + right) / 2];

    while (i <= j) {
      while (arr[i] < pivot) i++;
      while (arr[j] > pivot) j--;
      if (i <= j) {
        tmp = arr[i];
        arr[i] = arr[j];
        arr[j] = tmp;
        i++;
        j--;
      }
    }

    if (left < j) quicksort(arr, left, j);
    if (i < right) quicksort(arr, i, right);
  }

  // 导出排序函数
  EMSCRIPTEN_KEEPALIVE
  void sortArray(int* arr, int length) {
    quicksort(arr, 0, length - 1);
  }


（二）渲染性能优化

1. 图层分离与增量更新

• 分层渲染：将图表分为背景层、数据层、交互层，独立更新：

  javascript

  // 分层渲染示例
  const backgroundLayer = new THREE.Layer();
  const dataLayer = new THREE.Layer(1);
  const interactionLayer = new THREE.Layer(2);

  backgroundScene.layers.set(backgroundLayer);
  dataScene.layers.set(dataLayer);
  interactionScene.layers.set(interactionLayer);

  // 仅更新数据层
  renderer.render(dataScene, camera, null, dataLayer);


2. 动画性能优化

• requestAnimationFrame 调度：避免 setInterval 导致的丢帧：

  javascript

  // 优化的动画循环
  function animate() {
    requestAnimationFrame(animate);
    // 数据更新与渲染逻辑
    updateData();
    renderChart();
  }
  animate();

五、行业实践与案例分析

（一）金融市场动态可视化

某头部券商的高频交易图表方案：

• 实时 K 线流：使用 WebGL 绘制 1000 + 只股票的实时 K 线，支持毫秒级更新；
• 交易量热力图：成交量以三维柱状图展示，颜色深浅表示交易活跃程度；
• 异常波动预警：价格突变时触发红色脉冲动画，同时播放高频提示音。

性能指标：

• 支持 10 万 + 数据点实时渲染，帧率稳定在 58-60FPS；
• 异常波动识别延迟 < 100ms，交易决策效率提升 30%。

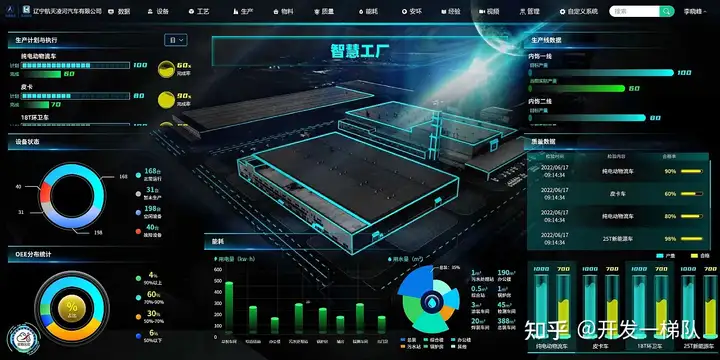

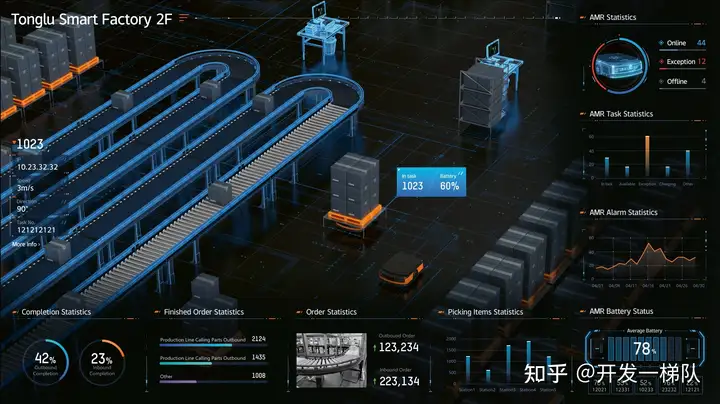

（二）工业物联网监控系统

某智能工厂的设备状态可视化：

• 三维设备看板：设备温度、振动等数据映射为模型材质变化，异常时触发红色闪烁；
• 历史趋势回放：通过时间轴控件回放过去 7 天的设备运行趋势，支持倍速播放；
• AR 巡检交互：通过 Hololens 查看设备时，自动显示实时数据浮动卡片。

应用价值：

• 设备故障预警提前量达 30 分钟，非计划停机减少 40%；
• 巡检效率提升 50%，新员工培训周期缩短至 1 个月。

六、未来趋势：动态可视化的技术演进

（一）AI 驱动的智能可视化

• 自动图表生成：输入数据特征，AI 自动推荐最佳图表类型（如时间序列推荐折线图）；
• 智能异常标注：使用计算机视觉算法自动识别数据异常点并添加解释标签。

（二）元宇宙化交互体验

• 3D 空间可视化：在元宇宙中构建数据立方体，用户可漫步其中探索数据关系；
• 多感官反馈：数据变化时通过触觉设备提供振动反馈，如股价大跌时手柄强振动。

（三）边缘计算与前端协同

• 端侧可视化：在边缘节点完成数据预处理与图表渲染，仅传输像素级结果；
• 离线可视化：断网时基于本地模型继续提供动态图表服务，网络恢复后自动同步。

结语

在数据爆炸增长的时代，动态数据图表已成为前端开发者的核心竞争力。从金融市场的实时行情到工业设备的预测性维护，优秀的动态可视化方案能将 TB 级数据转化为可理解的洞察，使前端成为企业数据价值变现的关键环节。对于开发者而言，掌握流式数据处理、WebGL 渲染、性能优化等技能将在大数据可视化领域占据先机；对于企业，构建以动态图表为核心的可视化体系，是数字化转型的战略投资。

未来，随着 AI、元宇宙等技术的深入应用，动态数据可视化将不再仅是展示工具，而成为连接数据与决策的智能助手。前端开发者需要持续探索技术边界，在数据海洋中架起沟通的桥梁，让复杂的数据以更智能、更动态的方式赋能业务创新。
