keil 软件调试延时时间的详细步骤

本文介绍了一个使用12M晶振的单片机中实现ms级带参数延时子程序的方法,并详细记录了该程序的软件调试过程。通过设置断点并观察运行时间来验证延时子程序的准确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

方法/步骤

  1. mS级带参数延时子程序

    void delay_ms(uint z)  //延时子程序

    {

       uint x,y;

       for(x=z;x>0;x--)

       for(y=110;y>0;y--);

    }

    上面这个程序的软件调试过程!晶振为12M

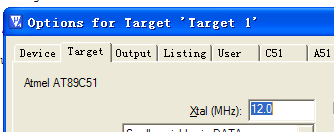

  2. 第一步:选择单片机晶振

    keil 软件调试延时时间的详细步骤


  3. 第二步:全编译

  4. keil 软件调试延时时间的详细步骤
  5. 第三步:按d进入软件调试

    keil 软件调试延时时间的详细步骤

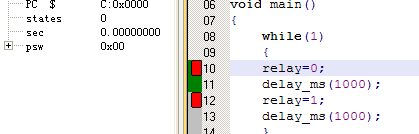

  6. 第四步:进入程序设置两个断点:

    keil 软件调试延时时间的详细步骤

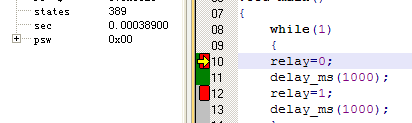

  7. 第五步:按全速运行至第一个断点:注意时间是0.000389s

    keil 软件调试延时时间的详细步骤

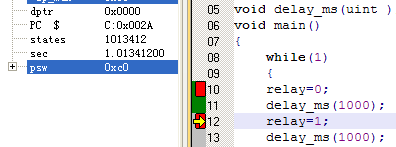

  8. 第六步:再按一次全速运行至第二个断点:注意时间是1.013412s

    keil 软件调试延时时间的详细步骤


  9. 小结:两个相差时间就是差不多1s 就是执行delay_ms(1000)的时间

### Keil4 中调试时间的换算方法 在嵌入式开发环境中,Keil 是常用的集成开发环境之一。对于 Keil4 的调试功能而言,其提供了多种工具来帮助开发者分析程序运行情况,其中包括对代码执行时间的测量。 #### 测量原理 为了准确测量代码执行时间,在 Keil4 中通常依赖于单片机内部定时器/计数器资源或者外部硬件辅助设备。具体实现方式如下: 1. **利用定时器中断** 配置单片机中的定时器模块作为计时工具。通过设置初始值并启动定时器,在目标函数前后分别读取定时器寄存器的数值差即可得到执行周期[^1]。此过程需注意系统时钟频率以及定时器分频系数的影响。 2. **基于 CPU 指令周期计算** 如果不借助外设而仅依靠软件手段,则可以通过统计指令数量乘以每个机器周期所需的时间得出理论耗时。然而这种方法精度较低且受编译优化等级影响较大[^2]。 3. **仿真模式下的精确监控** 使用 Keil uVision 提供的逻辑分析仪插件 Logic Analyzer 或 Trace 功能(如果硬件支持),可以直接观察到信号波形变化从而获取更精准的数据。 #### 实际操作步骤说明 以下是采用第二种方法即纯软解方案的一个简单例子展示如何完成上述任务: 假设当前 MCU 运行速度为 12MHz ,则一个完整的机器周期等于 1us (微),下面给出一段用于测试延时程序效率的小型 C 函数及其对应汇编清单片段: ```c void delay_us(unsigned int us){ unsigned int i; for(i=0;i<us;i++); } ``` 经过 MDK 编译后生成的部分 ASM 如下所示(省略无关部分): ```asm ; void delay_us(unsigned int us) DELAY_US PROC LDR R1, [SP,#4] ; Load parameter 'us' into register R1 LOOP$1: SUBS R1, #1 ; Decrement counter by one BNE LOOP$1 ; Branch back to loop if not zero BX LR ; Return from subroutine ENDP ``` 从以上反汇编结果可以看出每次循环迭代大约消耗三个基本操作单元加条件跳转开销总计约四次访问内存动作,因此当输入参数 `unsigned int us` 设定为 N 时总延迟接近但小于预期设定值约为 `(N * 4 / FREQ)` 其中 FREQ 表征实际工作主频赫兹单位表示形式。 需要注意的是现代处理器架构复杂度增加可能引入额外不确定因素干扰最终评估准确性故推荐优先选用硬实时机制保障应用需求达成前提下方考虑此类简易估算模型适用场景局限性明显。 ---
