6.4.2 Xenomai xnthread_harden原理

xnthread_harden 函数主要用于把线程从root domain迁移到head domain，以此满足实时任务对低延迟响应的需求。

xnthread_harden 函数最典型的调用场景:
（1）创建xnthread线程后，会执行xnthread_harden切换线程到head domain，参考《6.1 Xenomai进程的创建流程》和《6.2 Xenomai线程的创建流程》。
（2）就是当执行xenomai调用，必须执行xnthread_harden确保线程线切换到head domain，参考《5.4 IPIPE: Xenomai/Linux双核系统调用》。

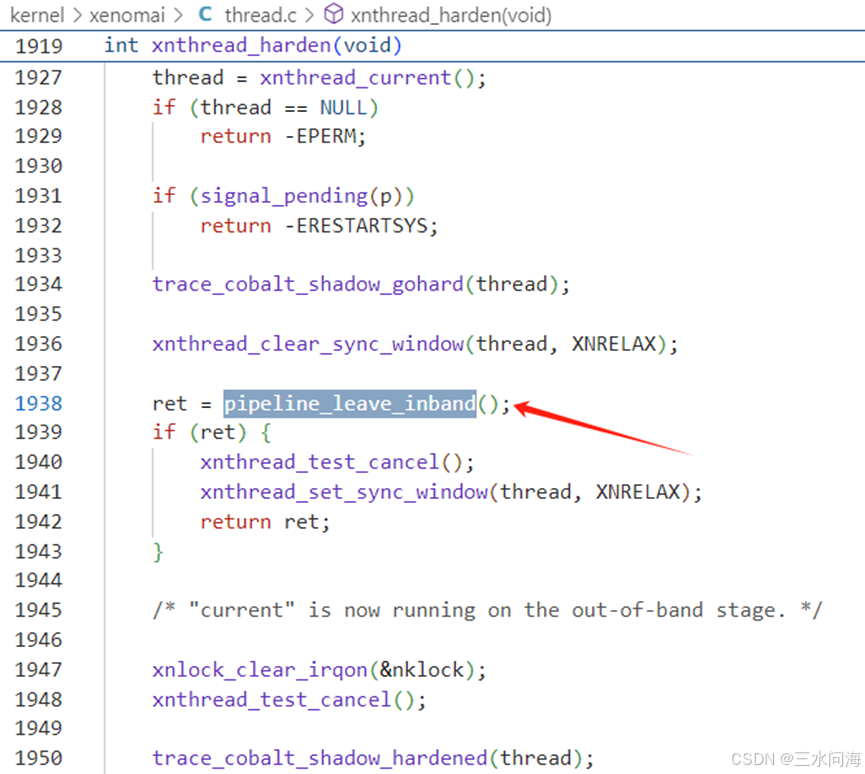

xnthread_harden中调用的最核心的函数是第1938行的pipeline_leave_inband()函数。

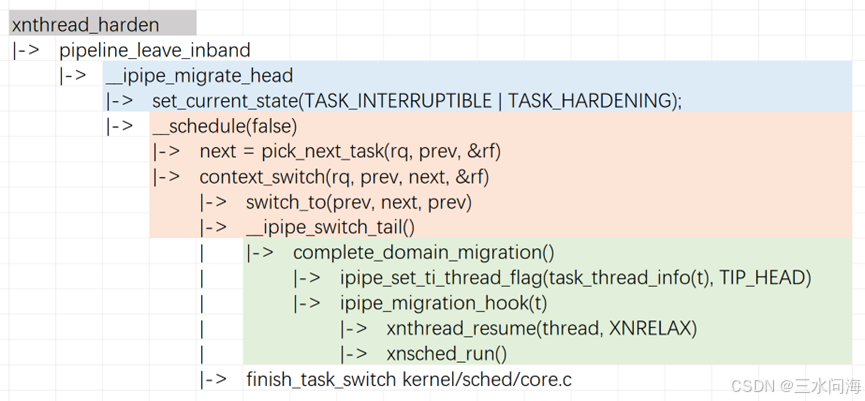

抽取其中最主要的调用框架，得到如下函数调用堆栈，接下来分3大部分逐步解释其中的玄机。图中用3种颜色来区分3大步骤。

1. set_current_state(TASK_INTERRUPTIBLE | TASK_HARDENING)

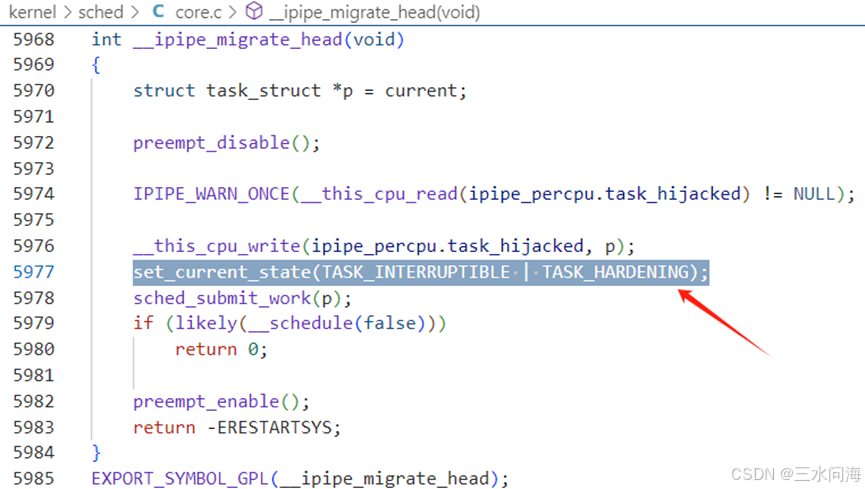

__ipipe_migrate_head调用 set_current_state 函数，将当前任务task_stuct的state状态更新为 TASK_INTERRUPTIBLE 和 TASK_HARDENING 的组合状态。

• TASK_INTERRUPTIBLE：这是一个任务状态标志，表示任务处于可中断的睡眠状态。
• TASK_HARDENING：是Xenomai为task_struct引入的自定义的任务状态标志，用于标记任务正处于从普通状态向实时状态转换的过程。

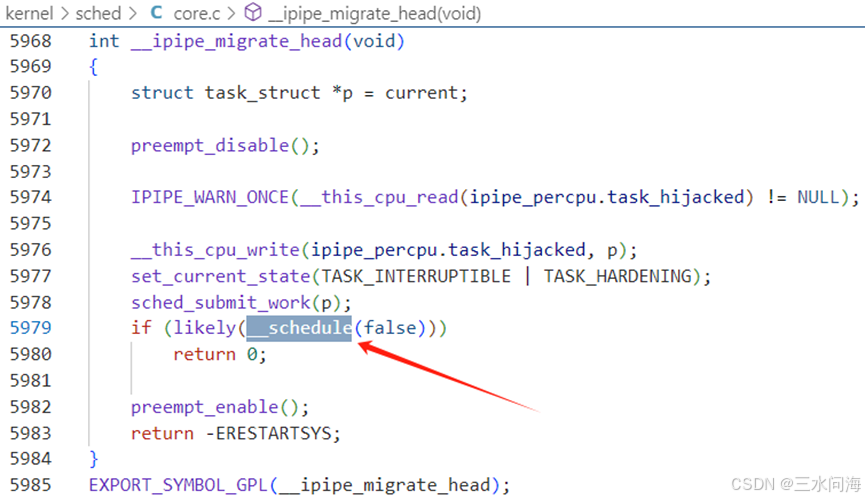

2. __schedule(false)

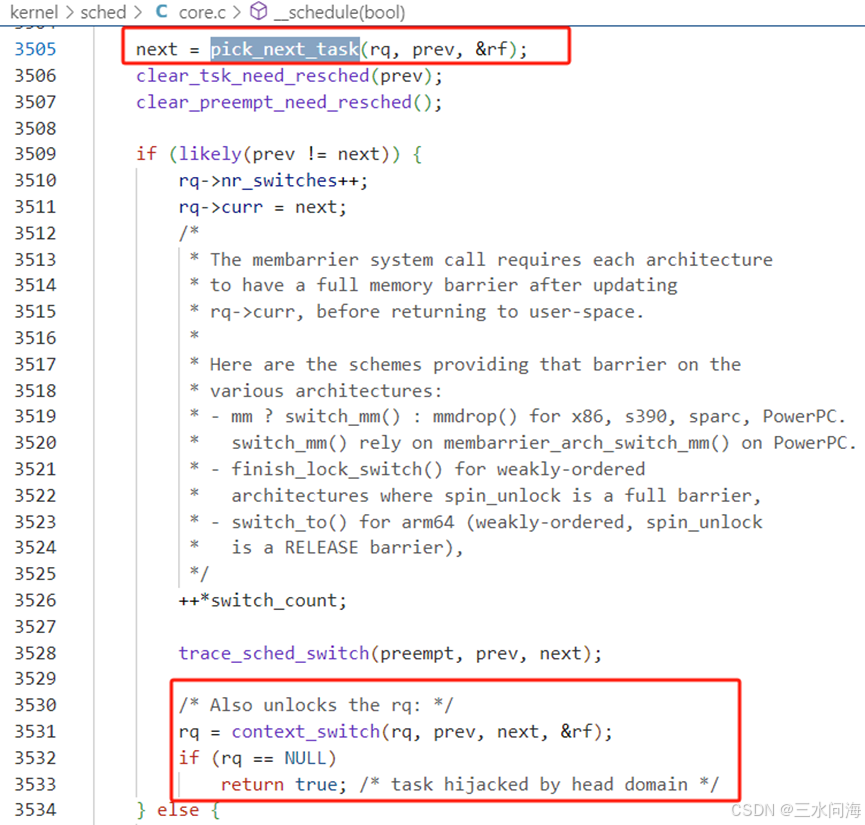

__schedule()是 Linux 内核中核心的调度函数，负责进行任务的切换和调度。它会调用pick_next_task，根据调度算法从运行队列中选择一个合适的任务，执行context_switch将 CPU 控制权交给该任务。

现在的场景是要把一个任务从Linux切换到Xenomai，为什么__ipipe_migrate_head调用__schedule()来切换Linux的任务呢？
这是有道理的。
当前任务”小沙”占用着CPU，处于执行态。想把它的执行上下文从Linux直接变成Xenoami，非常困难。就好像你不能边开飞机边修飞机吧。
所以，先在root domain，用__schedule函数把当前任务调度出去，重新在Linux的任务队列中拿到一个新的任务“小漏“并执行。这样方便对任务“小沙“继续操作。

具体是怎么操作的呢？接着往下看一下context_switch函数的细节。

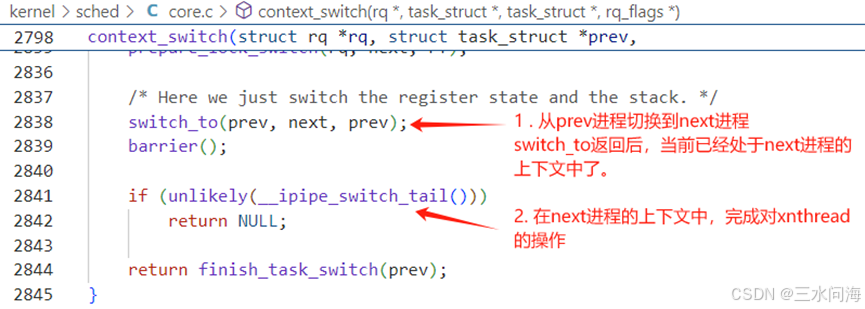

context_switch函数非常复杂，这里就不逐行去解释了，而是抓住最核心两个函数：switch_to和__ipipe_switch_tail。

• switch_to
  switch_to 是一个关键的上下文切换函数，在 Linux 内核中用于实现任务上下文的切换。prev 是当前正在执行的任务（即将被切换出去的任务），我们还是用“小沙”作为代称。next 是即将要执行的新任务，我们还是用“小漏”作为代称。
  从switch_to函数返回时，已经完成从当前任务 prev 到新任务 next 的上下文切换，包括寄存器状态、栈指针等的切换，使得 CPU 开始执行新任务 next 的代码。这段描述可能有点让人费解，稍微解释一下。
  先想一下，next任务“小漏”曾经是处于执行态的。当“小漏”被调度出去时，也是走到了第2838行的switch_to函数，所以“小漏”的任务上下文中，它就停留在switch_to函数返回的位置。
  然后，一旦当前任务“小沙”被调度出去，把“小漏”调度进来，那么“小漏”还是从switch_to函数返回的位置之后开始向下执行。
  最后，需要注意，任务“小沙”是一体两面的，在Linux有自己的调度实体task_struct，同时在Xenomai有自己的影子线程xnthread。
  switch_to函数只是完成了对task_struct的操作，而对xnthread的操作，就依赖第2841行的Xenomai插入的__ipipe_switch_tail函数。

• __ipipe_switch_tail
  __ipipe_switch_tail这个函数已经处于任务“小漏”的上下文中了，而任务“小沙”已经处于TASK_INTERRUPTIBLE可中断睡眠状态，此时就时对任务“小沙”进行精准的外科手术。任务“小沙”是一体两面的，在Linux有自己的调度实体task_struct，同时在Xenomai有自己的影子线程xnthread。__ipipe_switch_tail操作的对象必然是xnthread！
  __ipipe_switch_tail具体应该怎么操作？
  它必须调用IPIPE定义的接口函数complete_domain_migration！

3. complete_domain_migration函数

1）t->state &= ~TASK_HARDENING;
将task_stuct的state状态中的TASK_HARDENING标记清除。这个标记是__ipipe_migrate_head调用 set_current_state 函数设置的。这也说明TASK_HARDENING标记表达的就是一个过程状态。

2）ipipe_set_ti_thread_flag(task_thread_info(t), TIP_HEAD);
参考《5.3.2 ipipe_flags之TIP_HEAD》，IPIPE在struct thread_info中新增了ipipe_flags，用于Xenomai/Linux双内核之间进行交互。其中TIP_HEAD代表进程当前运行在Head域。

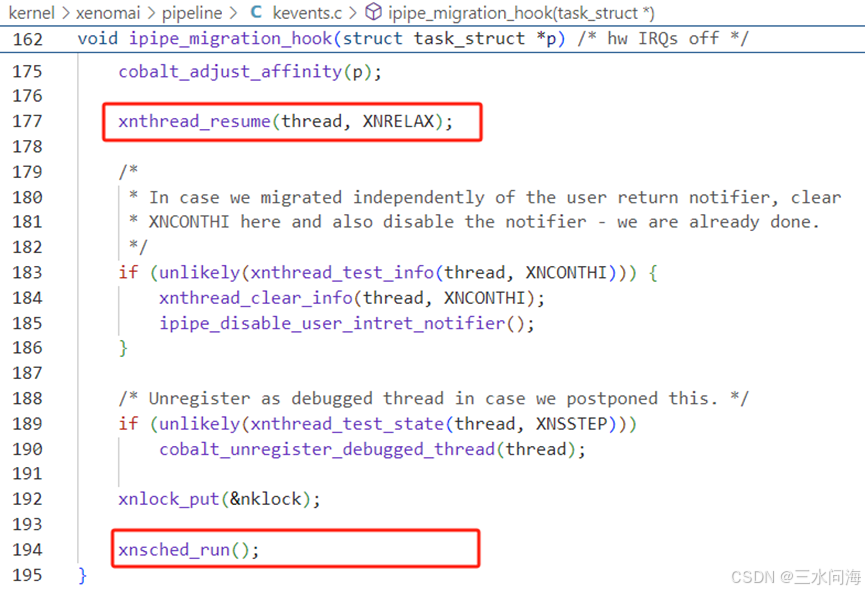

3）ipipe_migration_hook(t);

• 第177行，xnthread_resume(thread, XNRELAX)
  xnthread_resume 函数用于恢复之前通过调用 xnthread_suspend() 而被挂起的线程。此函数通过移除影响目标线程的一个或多个挂起条件来实现这一点。当所有挂起条件都被移除后，线程将进入就绪（READY）状态，并重新具备调度资格。
  传入的第一个参数thread，就是一个xnthread指针：struct xnthread *thread = xnthread_from_task§。它就指向任务“小沙“在Xenomai的影子线程xnthread。
  传入的第二参数XNRELAX，就表示要清除struct xnthread 中的XNRELAX阻塞状态，最终设置XNREADY就绪状态。

• 第194行，xnsched_run
  xnsched_run会执行调度操作。
  调用xnsched_pick_next(sched)从调度队列中选中一个处于XNREADY的xnthread，假设此时“小沙“xnthread排在了第一，被选中了。
  调用pipeline_switch_to，把选中的“小沙“xnthread调度到CPU上执行，把屁股还没坐热的”小漏“给挤下去了。
  有趣的事情是，xnsched_run最终是复用了Linux的switch_to函数完成任务切换。

xnsched_run
__xnsched_run
pipeline_schedule
___xnsched_run
next = xnsched_pick_next(sched);
	thread = xnsched_rt_pick(sched);//从Multi-level priority queue取出一个thread
	set_thread_running(sched, thread); //把XNREADY清除掉
pipeline_switch_to(prev, next, leaving_inband)
	xnarch_switch_to(prev, next);
		ipipe_switch_to(prev, next)
			switch_to(prev, next, last); //完成切换

小结一下

为了把任务“小沙“从Linux送到Xenomai，xnthread_harden首先在Linux中，把任务”小沙“的tast_struct调度出去，换成了任务”小漏“。
在任务“小漏”屁股还没坐热的时候，把任务“小沙”在Xenomai的影子线程xnthread调到到CPU运行了，把任务“小漏”从CPU上挤下去了。
而且，是在任务“小漏“执行过程中，自己把自己给挤下去了，有点不讲武德哈!
