文章介绍了虚幻4引擎的两种渲染框架，一种基于RHICmdList的传统方法，另一种是使用GraphBuilder构建的RenderGraph。此外，还详细阐述了虚幻的多线程Task系统，包括FRunable、AsyncTask和TaskGraph的工作机制，以及游戏线程、渲染线程和RHI线程在渲染过程中的角色和通信方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

原文链接：虚幻4渲染管线入门 - 知乎

从原文摘抄一下：

渲染框架

1，一套是传统的以RHICmdList为核心构建RenderPass，从RHICmdList.BeginRenderPass(...)开始，以RHICmdList.EndRenderPass()结束的框架。

2.一套是以新的GraphBuilder为核心来构建RenderGraph，通过GraphBuilder.AddPass(...)，以回调的方式来设置每个渲染Pass的逻辑。

GraphBuilder使用的形式

RDG_GPU_MASK_SCOPE(GraphBuilder, View.GPUMask);
RDG_EVENT_SCOPE_CONDITIONAL(GraphBuilder, Views.Num() > 1, "View%d", ViewIndex);

auto* PassParameters = GraphBuilder.AllocParameters<FDistortionPassParameters>();
PassParameters->Pass = CreateDistortionPassUniformBuffer(GraphBuilder, View);
PassParameters->RenderTargets[0] = FRenderTargetBinding(DistortionTexture, LoadAction);
PassParameters->RenderTargets.DepthStencil = StencilWriteBinding;

GraphBuilder.AddPass(
       {},
       PassParameters,
       ERDGPassFlags::Raster,
       [this, &View](FRHICommandListImmediate& RHICmdList)
{
        QUICK_SCOPE_CYCLE_COUNTER(STAT_FSceneRender_RenderDistortion_Accumulate_Meshes);
        Scene->UniformBuffers.UpdateViewUniformBuffer(View);

        SetStereoViewport(RHICmdList, View);
        View.ParallelMeshDrawCommandPasses[EMeshPass::Distortion].DispatchDraw(nullptr, RHICmdList);
});

原文链接：Unreal从0到1专栏概述 - 知乎

以下是笔记：

并行异步与渲染模块分析

一，虚幻的多线程Task系统

1，FRunable：标准多线程

2，AsyncTask：基于线程池的异步实现

        它是对Runable进一步的封装，基于FQueuedThreadPool实现的异步任务系统，本质上是对IQueuedWork（任务队列）的实现

3，TaskGraph：任务图表系统

        TaskGraph中工作线程是FWorkThread，它由两部分组成FRunnableThread* RunnableThread，FTaskThreadBase* TaskGraphWorker

        TaskGraph通过FTaskGraphImplementation来创建和分配任务，这个类公有继承于FTaskGraphInterface【与FThreadManager类似，这才是任务分配的管理者，不过它也是个抽象类只负责提供接口，其功能具体实现是在FTaskGraphImplementation中完成的】

引擎初始化FTaskGraphImplementation会创建24个FWorkerThread，其中包括5个FNamedTaskThread：

GameThread：游戏线程，也是虚幻引擎的主线程，向RenderThread发出CommondList
ActualRenderingThread：渲染线程，也是本节重点关照的，向RHI发送CommondList
RHIThread：RHI线程，向不同平台GPU发送指令
AudioThread：AudioThread
StatThread：StatThread

以及N个FTaskThreadAnyThread类型的Thread。其中StatThread与RenderingThread会在引擎初始化阶段执行FEngineLoop.PreInit时创建新的Runbale

TaskGraph系统要在引擎Prelnit阶段完成初始化，具体实现可以在LaunchEngineLoop.cpp中找到PreInitPreStartupScreen函数

二，UE4的多线程渲染

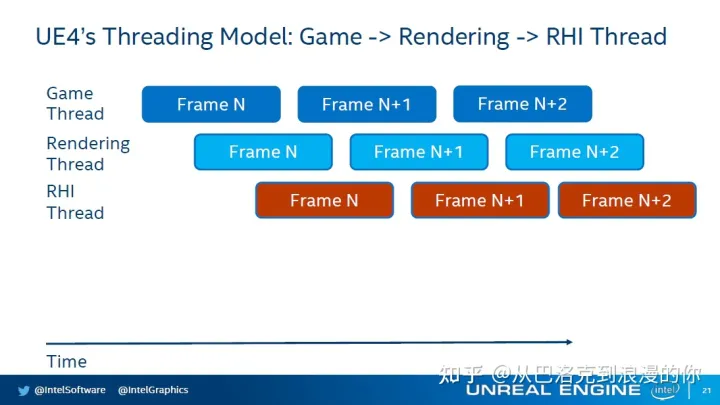

1，主要线程间通信

实现多线程渲染只要关注GameThread，RenderThread与RHIThread即可

游戏线程是主线程是发送命令的，渲染线程与RHI线程只是执行者

GameThread：戏线程通过某些接口向渲染线程的Queue入队回调接口，以便渲染线程稍后运行时从渲染线程的Queue获取回调，一个个地执行从而生成Command List。

RenderThread：分发执行渲染Task，向RHI线程发送commondList

RHIThread：接收渲染层的指令，发送给硬件执行
