ClipImageActivity.goToClipActivity(this, uri);

@Override

protected void onActivityResult(int requestCode, int resultCode, Intent intent) {

switch (requestCode) {

case REQ_CLIP_AVATAR: //剪切图片返回

if (resultCode == RESULT_OK) {

final Uri uri = intent.getData();

if (uri == null) {

return;

}

String cropImagePath = FileUtil.getRealFilePathFromUri(getApplicationContext(), uri);

}

第二种

第二种调用 ClipImageActivity.goToClipActivity 方法，结果以 callBack 回调的方式返回回来，这种看起来比较直观点，个人也比较喜欢这种方法。它的实现原理是通过空白的 fragment 处理实现的，有兴趣的可以看我这一篇博客 Android Fragment 的妙用 - 优雅地申请权限和处理 onActivityResult

ClipImageActivity.goToClipActivity(this, uri, new ActivityResultHelper.Callback() {

@Override

public void onActivityResult(int resultCode, Intent data) {

}

});

整体实现思路

从上面的效果图我们可以看到，裁剪功能主要包括两大块

裁剪框
图片的缩放，移动，裁剪等

因此，为了方便日后的修改，我们将裁剪框的功能单独提取出来，图片缩放功能提出出来。即裁剪框单独一个 View。

下面，让我们一起来看看裁剪框功能的实现。

裁剪框功能的实现

裁剪框主要有两层，第一层，裁剪框的实现（包括圆形，长方形，九宫格形状），第二层，在裁剪区域上面盖上一层蒙层。

蒙层

蒙层的实现我们是通过 Xfermode 实现的

xfermode = new PorterDuffXfermode(PorterDuff.Mode.DST_OUT);

//通过Xfermode的DST_OUT来产生中间的透明裁剪区域，一定要另起一个Layer（层）

canvas.saveLayer(0, 0, this.getWidth(), this.getHeight(), null, Canvas.ALL_SAVE_FLAG);

//设置背景

canvas.drawColor(Color.parseColor(“#a8000000”));

paint.setXfermode(xfermode);

圆形裁剪框的实现

绘制圆形裁剪框很容易实现，主要确定圆心和半径即可

//中间的透明的圆

canvas.drawCircle(this.getWidth() / 2, this.getHeight() / 2, clipRadiusWidth, paint);

//白色的圆边框

canvas.drawCircle(this.getWidth() / 2, this.getHeight() / 2, clipRadiusWidth, borderPaint);

正方形裁剪框的实现

绘制长方形的话主要要确定四个点的坐标 left ，top， right， botom。

很简单

left = mHorizontalPadding；

top = this.getHeight() / 2 - clipWidth / 2；

right = this.getWidth() - mHorizontalPadding；

botom = this.getHeight() / 2 + clipWidth / 2；

//绘制中间白色的矩形蒙层

canvas.drawRect(mHorizontalPadding, this.getHeight() / 2 - clipWidth / 2,

this.getWidth() - mHorizontalPadding, this.getHeight() / 2 + clipWidth / 2, paint);

//绘制白色的矩形边框

canvas.drawRect(mHorizontalPadding, this.getHeight() / 2 - clipWidth / 2,

this.getWidth() - mHorizontalPadding, this.getHeight() / 2 + clipWidth / 2, borderPaint);

九宫格的

九宫格的绘制稍微繁琐一点，分三个步骤

绘制长方形边框
绘制九宫格引导线
绘制裁剪边框的是个直角

我们来看一下绘制九宫格引导线的

绘制竖直方向两条线
绘制水平方向两条线

private void drawGuidelines(@NonNull Canvas canvas, Rect clipRect) {

final float left = clipRect.left;

final float top = clipRect.top;

final float right = clipRect.right;

final float bottom = clipRect.bottom;

final float oneThirdCropWidth = (right - left) / 3;

final float x1 = left + oneThirdCropWidth;

//引导线竖直方向第一条线

canvas.drawLine(x1, top, x1, bottom, mGuidelinePaint);

final float x2 = right - oneThirdCropWidth;

//引导线竖直方向第二条线

canvas.drawLine(x2, top, x2, bottom, mGuidelinePaint);

final float oneThirdCropHeight = (bottom - top) / 3;

final float y1 = top + oneThirdCropHeight;

//引导线水平方向第一条线

canvas.drawLine(left, y1, right, y1, mGuidelinePaint);

final float y2 = bottom - oneThirdCropHeight;

//引导线水平方向第二条线

can

绘制四个直角的

private void drawCorners(@NonNull Canvas canvas, Rect clipRect) {

final float left = clipRect.left;

final float top = clipRect.top;

final float right = clipRect.right;

final float bottom = clipRect.bottom;

//简单的数学计算

final float lateralOffset = (mCornerThickness - mBorderThickness) / 2f;

final float startOffset = mCornerThickness - (mBorderThickness / 2f);

//左上角左面的短线

canvas.drawLine(left - lateralOffset, top - startOffset, left - lateralOffset, top + mCornerLength, mCornerPaint);

//左上角上面的短线

canvas.drawLine(left - startOffset, top - lateralOffset, left + mCornerLength, top - lateralOffset, mCornerPaint);

//右上角右面的短线

canvas.drawLine(right + lateralOffset, top - startOffset, right + lateralOffset, top + mCornerLength, mCornerPaint);

//右上角上面的短线

canvas.drawLine(right + startOffset, top - lateralOffset, right - mCornerLength, top - lateralOffset, mCornerPaint);

//左下角左面的短线

canvas.drawLine(left - lateralOffset, bottom + startOffset, left - lateralOffset, bottom - mCornerLength, mCornerPaint);

//左下角底部的短线

canvas.drawLine(left - startOffset, bottom + lateralOffset, left + mCornerLength, bottom + lateralOffset, mCornerPaint);

//右下角左面的短线

canvas.drawLine(right + lateralOffset, bottom + startOffset, right + lateralOffset, bottom - mCornerLength, mCornerPaint);

//右下角底部的短线

canvas.drawLine(right + startOffset, bottom + lateralOffset, right - mCornerLength, bottom + lateralOffset, mCornerPaint);

}

图片裁剪框的实现到此讲解完毕，更多细节请参考 ClipView

图片的缩放，移动

实现原理简述

这里我们是通过 ClipViewLayout 实现的，它是 RelativeLayout 的子类，里面含有 ImageView 和 ClipView（裁剪框）。我们通过监听 ClipViewLayout 的 onTouchEvent 事件，设置 imageView 的图片矩阵。

我们先来了解一下，主要有三种模式，NONE，DRAG， ZOOM。NONE 表示初始模式，DRAG 表示拖拽模式，ZOOM 表示缩放模式

private static final int NONE = 0;

//动作标志：拖动

private static final int DRAG = 1;

//动作标志：缩放

private static final int ZOOM = 2;

当我们多个手指按下的时候，加入两个手指之间的距离超过 10，此时我们认为进入 ZOOM 模式。DRAG 模式的话当我们手指按下的时候进入。NONE 模式，当我们手机抬起的时候，进入复位模式。

switch (event.getAction() & MotionEvent.ACTION_MASK) {

case MotionEvent.ACTION_DOWN:

Log.d(TAG, “onTouchEvent: ACTION_DOWN”);

mSavedMatrix.set(mMatrix);

//设置开始点位置

mStart.set(event.getX(), event.getY());

mode = DRAG;

break;

case MotionEvent.ACTION_POINTER_DOWN:

//开始放下时候两手指间的距离

mOldDist = spacing(event);

if (mOldDist > 10f) {

mSavedMatrix.set(mMatrix);

midPoint(mMid, event);

mode = ZOOM;

}

break;

case MotionEvent.ACTION_UP:

case MotionEvent.ACTION_POINTER_UP:

mode = NONE;

break;

接下来我们一起来看一下，我们 action_move 的时候，我们是怎样进行移动和缩放的。

移动的话相对比较简单，首先它会计算出我们这一次 event 事件相对我们 action_down 时候 event 事件的偏移量 dx， dy。接着调用 mMatrix.postTranslate(dx, dy)，进行矩阵的移动。最后，再检测是否超出边界。

case MotionEvent.ACTION_MOVE:

Log.d(TAG, “onTouchEvent: mode =” + mode);

if (mode == DRAG) { //拖动

mMatrix.set(mSavedMatrix);

float dx = event.getX() - mStart.x;

float dy = event.getY() - mStart.y;

mVerticalPadding = mClipView.getClipRect().top;

mMatrix.postTranslate(dx, dy);

//检查边界

checkBorder();

}

mImageView.setImageMatrix(mMatrix);

边界检测主要是检查缩放，移动后的图片矩阵的 left， top，right， bottom 是否在图片裁剪框之内，如果在的话，需要对图片矩阵进行移动。确保边界不在裁剪框之内。

/**

边界检测

private void checkBorder() {

RectF rect = getMatrixRectF(mMatrix);

float deltaX = 0;

float deltaY = 0;

int width = mImageView.getWidth();

int height = mImageView.getHeight();

// 如果宽或高大于屏幕，则控制范围 ; 这里的0.001是因为精度丢失会产生问题，但是误差一般很小，所以我们直接加了一个0.01

if (rect.width() + 0.01 >= width - 2 * mHorizontalPadding) {

// 图片矩阵的最左边 > 裁剪边框的左边

if (rect.left > mHorizontalPadding) {

deltaX = -rect.left + mHorizontalPadding;

}

// 图片矩阵的最右边 < 裁剪边框的右边

if (rect.right < width - mHorizontalPadding) {

deltaX = width - mHorizontalPadding - rect.right;

}

if (rect.height() + 0.01 >= height - 2 * mVerticalPadding) {

// 图片矩阵的 top > 裁剪边框的 top

if (rect.top > mVerticalPadding) {

deltaY = -rect.top + mVerticalPadding;

}

// 图片矩阵的 bottom < 裁剪边框的 bottom

if (rect.bottom < height - mVerticalPadding) {

deltaY = height - mVerticalPadding - rect.bottom;

}

最后

小编这些年深知大多数初中级Android工程师，想要提升自己，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。

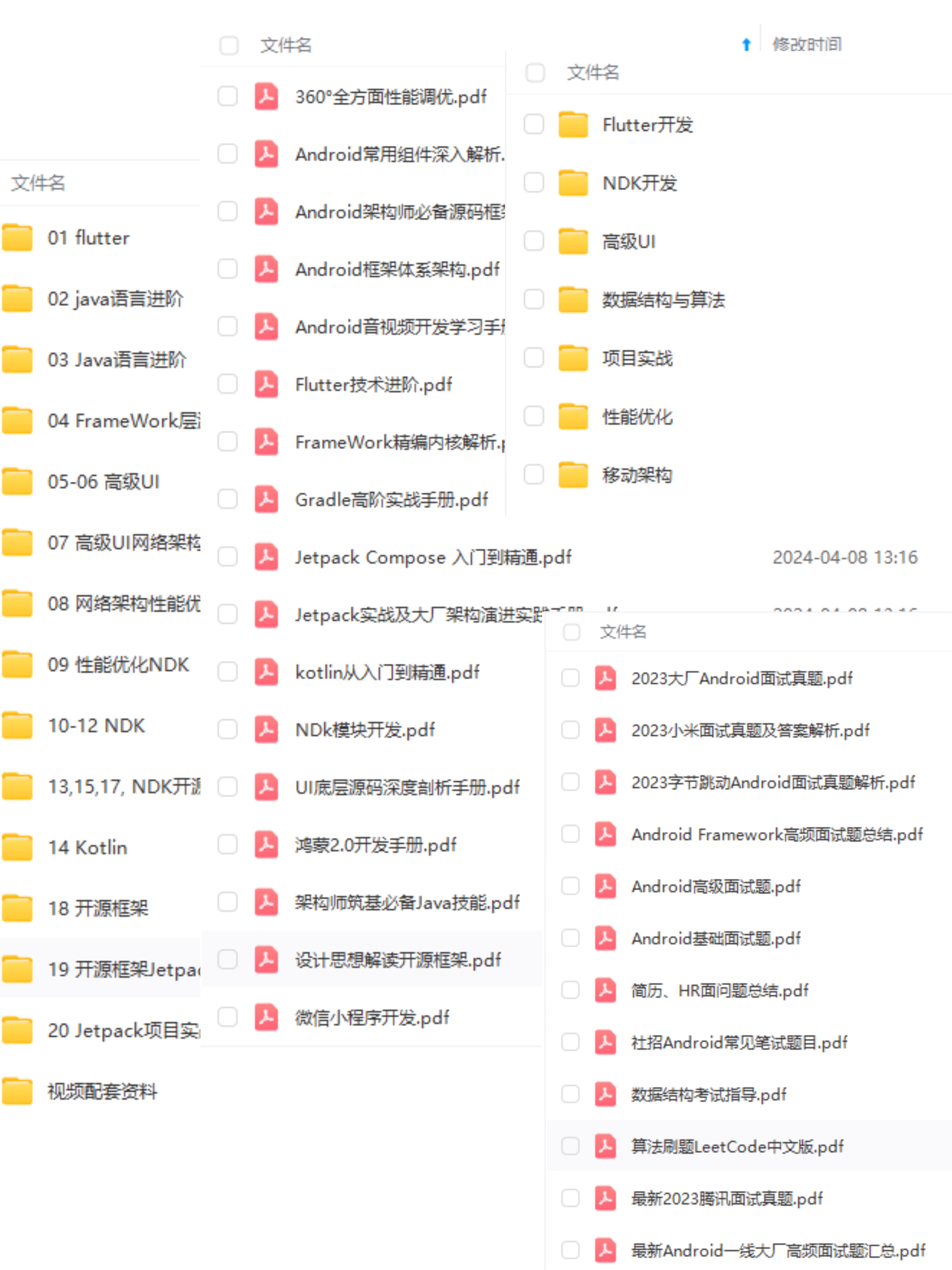

因此我收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友。
