基本的残差块和瓶颈（Bottleneck）残差块

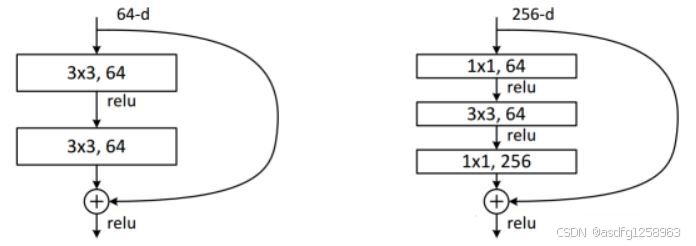

这两幅图展示了两种不同的残差网络模块结构，分别是基本的残差块和瓶颈（Bottleneck）残差块。以下是它们的主要区别：

基本残差块（左图）

• 卷积层：包含两个连续的3x3卷积层，每个卷积层后面跟着一个ReLU激活函数。
• 维度：输入和输出的维度相同（64-d），即输入和输出的特征图通道数一致。
• 计算复杂度：由于直接使用3x3卷积层，计算量相对较高。
• 用途：适用于较浅的网络结构，如ResNet-18。

瓶颈残差块（右图）

• 卷积层：包含三个卷积层，其中第一个和第三个卷积层是1x1卷积，用于降维和升维，中间的卷积层是3x3卷积，用于特征提取。
• 维度：输入和输出的维度不同（256-d 输入，64-d 中间特征图，256-d 输出），中间特征图的维度较低，从而减少了计算量。
• 计算复杂度：通过1x1卷积层减少中间层的通道数，显著降低了计算量。
• 用途：适用于更深的网络结构，如ResNet-50、ResNet-101等，能够更有效地处理更复杂的特征。

总结

• 基本残差块：结构简单，计算量相对较高，适用于较浅的网络。
• 瓶颈残差块：通过1x1卷积层优化计算效率，适用于更深的网络结构。

瓶颈残差块通过减少中间层的通道数，降低了计算复杂度，同时保持了网络的表示能力，是构建深层网络的有效方法。
