stm32——使用结构体描述寄存器映射

最新推荐文章于 2025-06-10 13:08:42 发布
原创 最新推荐文章于 2025-06-10 13:08:42 发布 · 1.8k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#大数据

本文介绍了STM32的外设寄存器组织方式，通过基地址和寄存器偏移量管理GPIO等寄存器。利用C语言结构体，将寄存器映射为结构体成员，方便访问。例如，GPIO的MODER、OTYPER等寄存器通过特定偏移量与基地址结合，形成结构体指针，实现对硬件寄存器的抽象操作。此外，还给出了GPIO各端口的基地址定义。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

将地址信息放在一个头文件中方便管理，存放地址和偏移量

STM32的外设寄存器的组织形式是

基于基地址+寄存器偏移地址

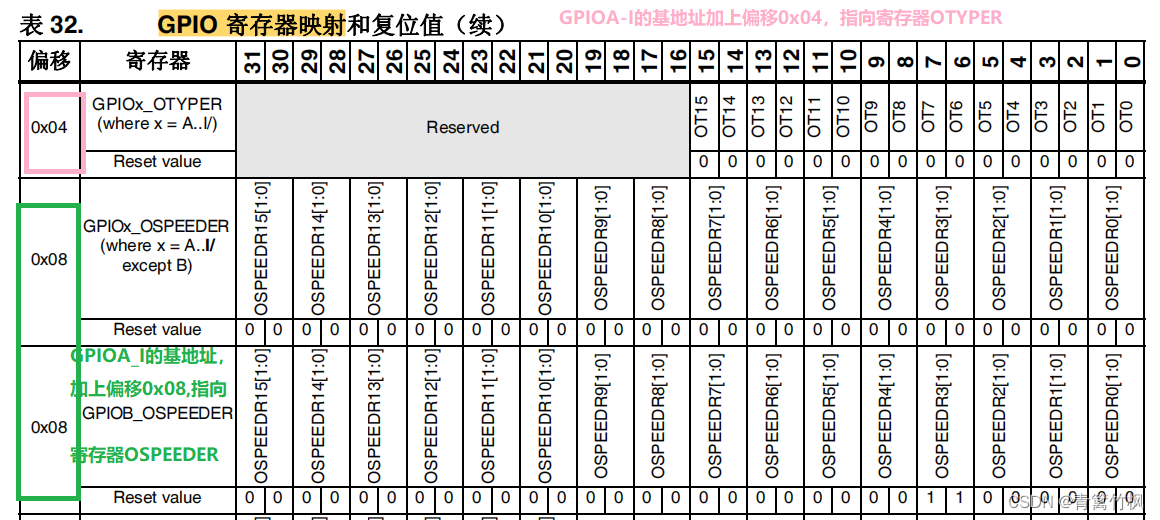

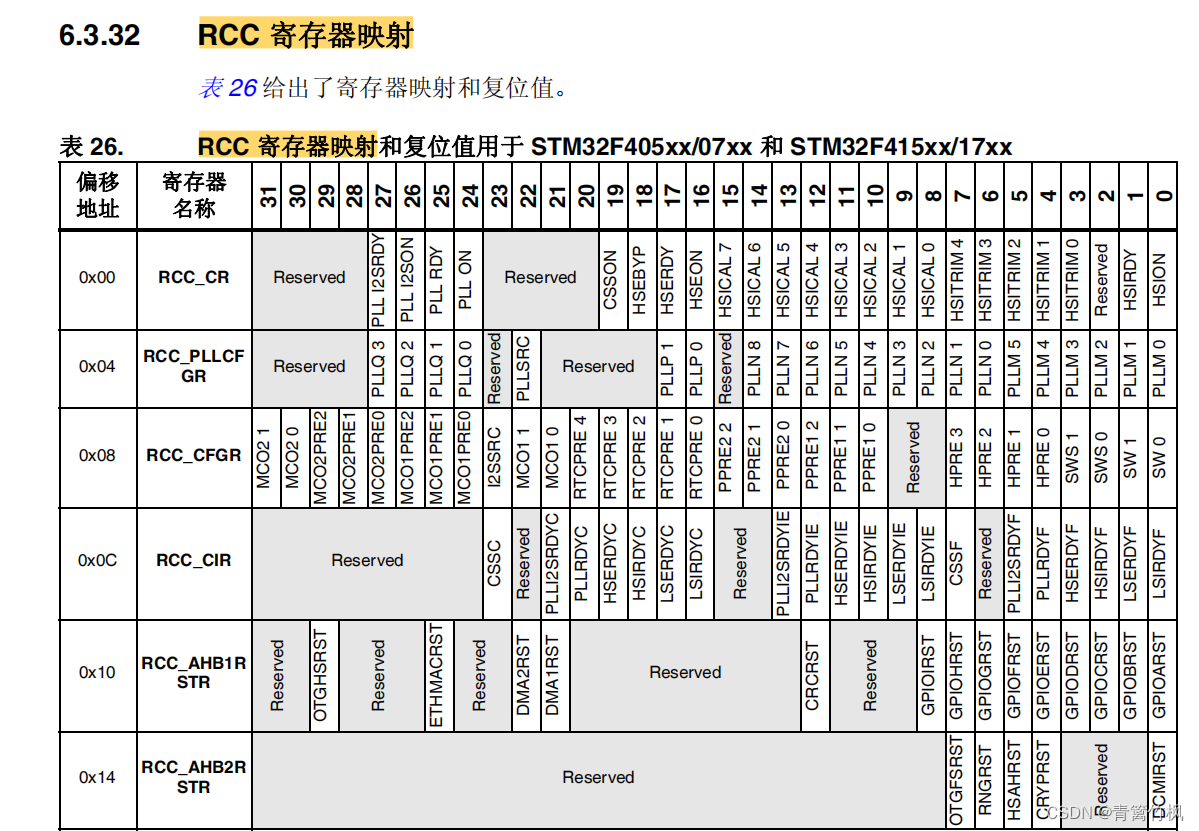

 比如，在RCC的基地址基础上，偏移0x00得到RCC_CR寄存器，偏移0x04得到RCC_PLLCFGR寄存器...这与C语言的结构体成员很像，因此可以用结构体成员来描述寄存器的映射

以GPIO寄存器映射来说明这一关系

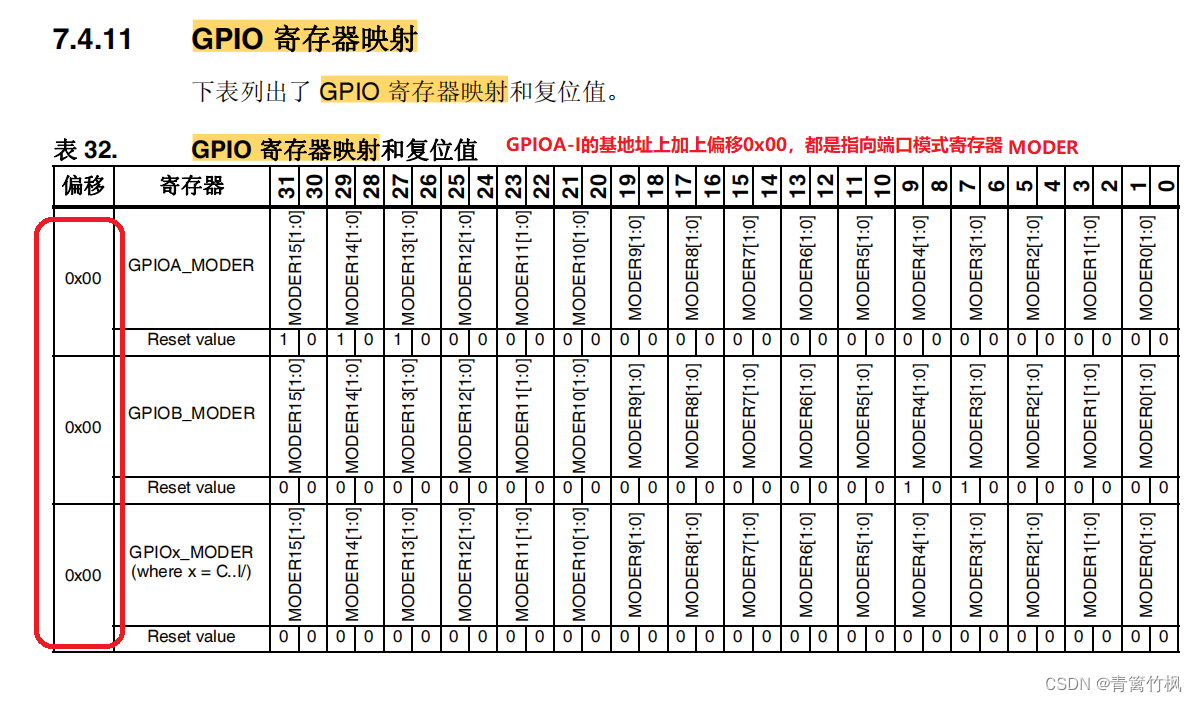

1.GPIO寄存器的映射关系



 以下同理

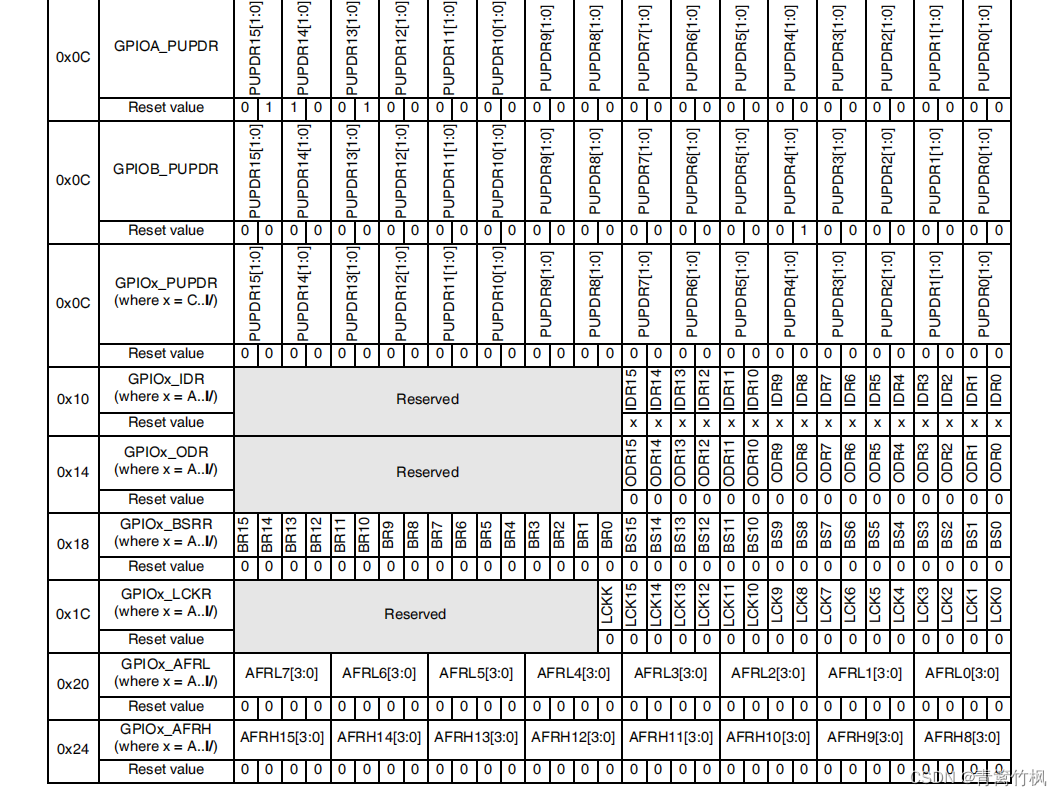

2 寄存器间的偏移关系

注意：GPIO端口模式寄存器MODER有32位，也就是占据4个字节，因此必须偏移4个字节，也就是32位才能到达下一个寄存器
