ili9341作为一个广泛使用的低成本TFT LCD控制器，在320x240分辨率中使用很多。

该控制器支持8/16位并口模式，或3/4线SPI模式，常见的很多是使用16位模式或spi模式，资料也相对较多，但是对于某些特殊的设备，只能使用8位并口模式，例如堪智的K210！在使用的时候需要特别注意。

从芯片手册看ili9341可以使用低8位或者高8位，但是从实际使用看，只能使用高8位模式，如果使用低8位模式，则画面显示的色彩是有问题的。为了避免踩坑，在画板的时候可以直接选用高8位模式。

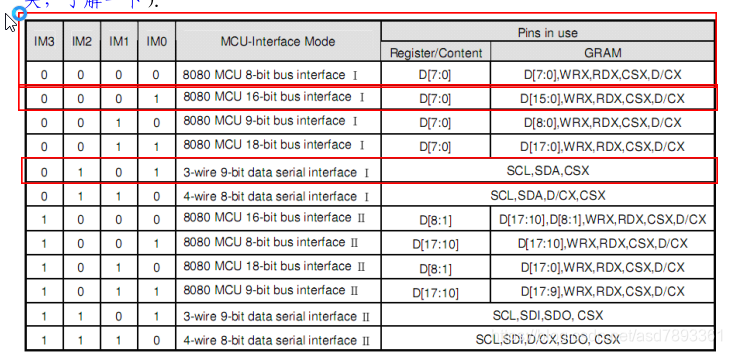

上图datesheet显示的模式和实际测试存在冲突，额……，还是不要参考这个了
