本文介绍了如何使用MAX_II EPM1270 CPLD开发板结合Quartus II软件实现流水灯效果。通过硬件复位信号控制，每秒点亮一个LED，12个LED依次亮完后循环。代码中设置了计数器，并通过寄存器变量进行移位操作，使得灯光能从左到右、从上到下有序流动。附带的效果视频展示了实际运行情况。

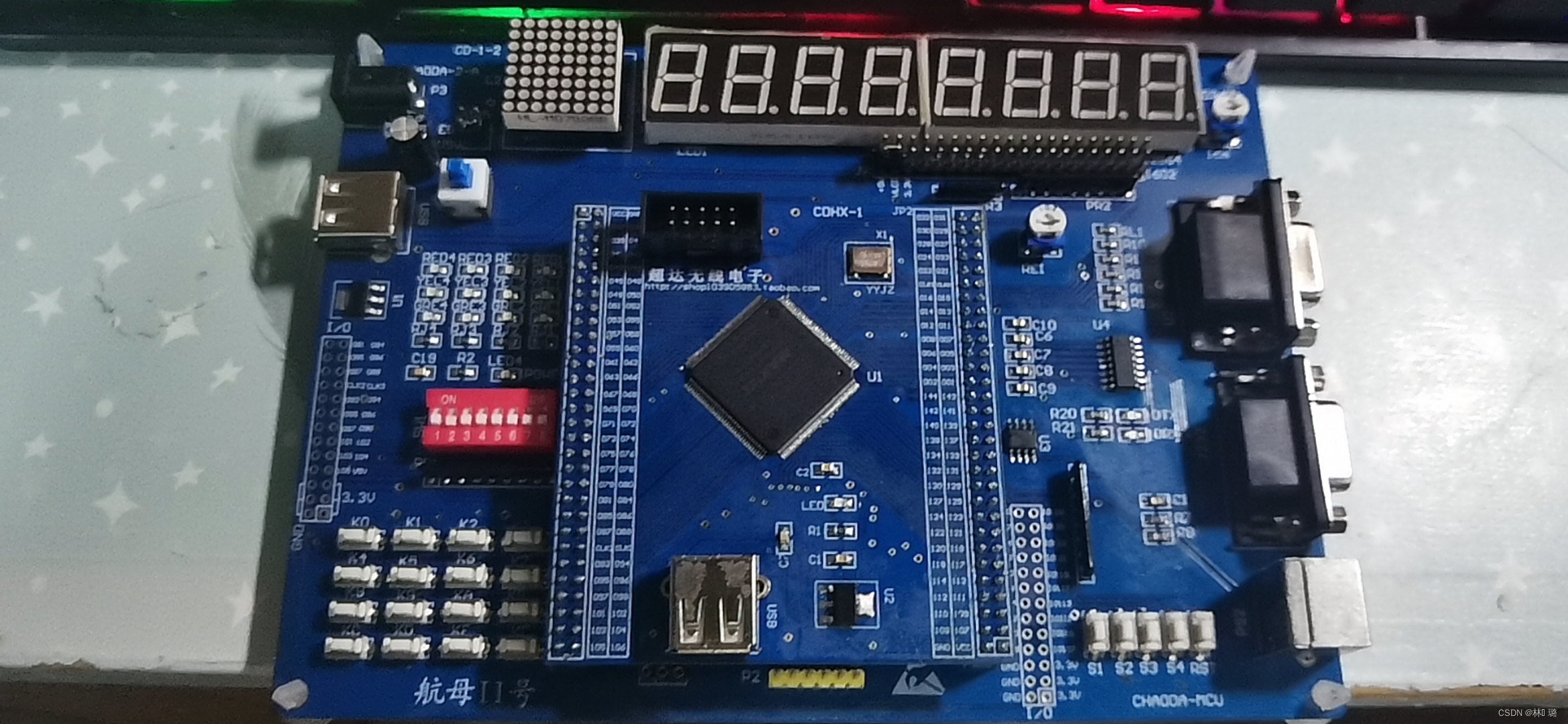

硬件环境：MAX_II EPM1270 CPLD开发板
软件环境：Quartus II 、Windows10.
每过1秒亮一个灯将板子上的12给灯依次亮完并循环

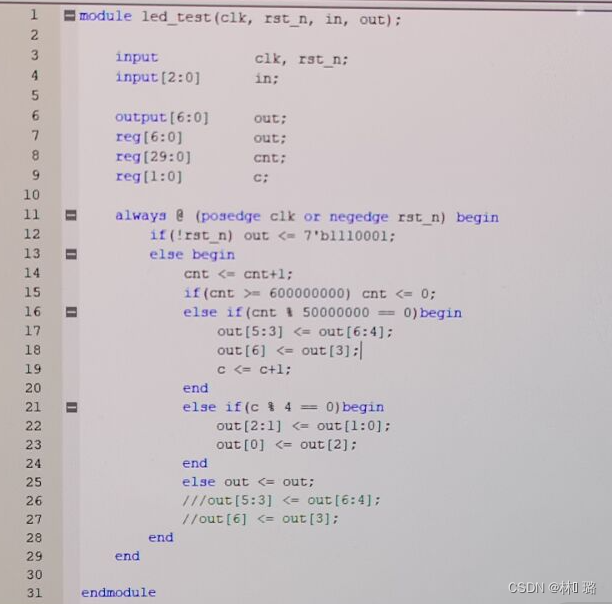

代码解析:
12行:接收复位信号，LED1亮
14行:设置一个寄存器变量，每次时钟上升沿来临时加一
15:若时间超过12秒(600000000个计数时间)，即所以灯轮流亮后，cnt值清零，避免变量值一直累加
16:判断时间是否过去一秒，芯片的晶振为50MHZ，50000000个计数单位为一秒
17-18:out后四位进行移位操作，使一行灯从左到右依次亮灭
19:定义一个寄存器变量，使其每过一秒值加一
21:判断其是否经过四秒(即灯亮完四次，一行)
22-23:out前三位进行移位操作，使一列灯从上到下依次亮灭
效果如视频所示
VID_20220422_201722
