蓝桥杯嵌入式参赛笔记（基于stm32竞赛板）



  虽然这个充满信心的比赛最后由于一些***的原因自己几乎没有做交的白卷，但通过再一次的学习stm32，自己还是有不少的收获。

  现把自己当时的笔记复制到这，作为一个记录以及交流，同时也作为第一篇博客：







一、     新建工程

略有不同的是程序的下载方法，需要装驱动。。。







二、  LED

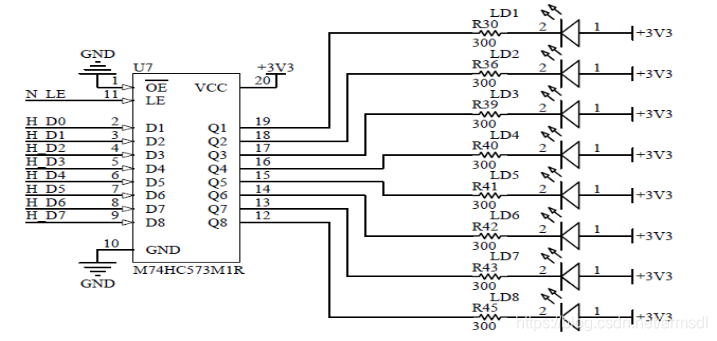

电路原理图：

比赛板用的是stm32f103rb芯片，64管脚，LED与LCD同用了管脚PC8~PC15（对应LED1~LED8），所以增用了一个锁存器——M74HC573。在控制LED的时候，只需在输出对应电平后，给锁存器的LE（N—LE，对应PD2）管脚一个上升沿脉冲即可把对应的电平锁存到锁存器的输出端（Q1~Q8），从而控制LED。

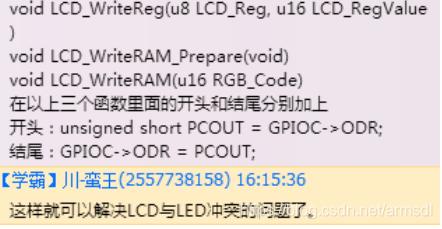

需要注意的是：1、LCD的操作会影响LED的亮灭，如LCD的行写会点亮所有的LED，需进行程序处理；

2、对锁存器LE管脚的操作，给一个上升沿脉冲后应把对应的控制引脚（PD2）置低电平，以免LCD的操作影响LED的亮灭混乱。



有关蜂鸣器的使用比较简单，在这里一起说明：比赛板的蜂鸣器连在PB4上，

需注意的是Pb4管脚是JTAG调试接口之一，需要在程序中失能JTAG才可以使用Pb4管脚，如下语句：    /* Disable the Serial WireJtag Debug Port SWJ-DP */

GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);

然而程序中用了这一句后，下次用JTAG下载程序时就下载不进去了，解决办法是：先按着开发板的RESET 按键别松手，再点击keil中的下载，然后松手按键，程序就可正常下载进去了。





三、           USART

CT1117开发板的USART2与下载程序的USB方口集成在一起，使用时只需装好对应的驱动即可实现电脑与开发板的串口通信（部分串口调试工具可能搜不到串口）。



比赛时对串口的使用方式可能性比较大的是，通过电脑发送指令控制stm32以执行相应操作，所以我结合LED编写了一个练习程序，使用串口发送指令控制LED亮灭，同时在LCD上显示最近一次所接收到的命令。串口的接收命令使用的是中断的方式，代码如下：



//配置串口2

void USART_Configuration(void)

{

         GPIO_InitTypeDefGPIO_InitStructure;

         USART_InitTypeDefUSART_InitStructure;

         NVIC_InitTypeDefNVIC_InitStructure;



         RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);

         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);



         GPIO_InitStructure.GPIO_Pin= GPIO_Pin_2;//PA2   Tx

 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

 GPIO_Init(GPIOA, &GPIO_InitStructure);



         GPIO_InitStructure.GPIO_Pin= GPIO_Pin_3;//PA3   Rx

 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

 GPIO_Init(GPIOA, &GPIO_InitStructure);



         USART_InitStructure.USART_BaudRate= 9600;

 USART_InitStructure.USART_WordLength = USART_WordLength_8b;

 USART_InitStructure.USART_StopBits = USART_StopBits_1;

 USART_InitStructure.USART_Parity = USART_Parity_No;

 USART_InitStructure.USART_HardwareFlowControl =USART_HardwareFlowControl_None;

 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;



         USART_Init(USART2,&USART_InitStructure);

         USART_Cmd(USART2,ENABLE);//使能USART2



         /*Configure the NVIC Preemption Priority Bits */

 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);



  /*Enable the USARTy Interrupt */

 NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;

 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

 NVIC_Init(&NVIC_InitStructure);



         USART_ITConfig(USART2,USART_IT_RXNE, ENABLE);//使能接受中断

}



//中断服务函数

void USART2_IRQHandler(void)

{

 if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)

  {

    /*Read one byte from the receive data register */

   RxBuffer[RxCounter] = USART_ReceiveData(USART2);



                   if(RxBuffer[RxCounter]=='x')//指令格式led2_onx,以’x’作为命令的结尾

                   {

                            rxflag=1;  //接受到命令的标志

                            RxCounter=0;

                   }

                   elseRxCounter++;

                   if(RxBuffer[0]!='l')//此句避免接受命令混乱

RxCounter=0;

  }

         USART_ClearITPendingBit(USART2,USART_IT_RXNE);//



}



//对于通过串口向电脑发送数据，采用printf()函数的重定向

int fputc(int ch,FILE *f)

{

         USART_SendData(USART2,(uint8_t)ch);

          while (USART_Get
