Linux数据报文的来龙去脉

作为网络领域的开发人员，我们经常要与Linux的数据报文打交道，一定要搞清楚数据报文是从何而来，又是如何离去。以前针对这个主题写过一些文章（主要是从源码角度），这次会更重视流程示意图（在细节上必然有所简化），争取在一篇文章中，就让大家理清数据报文的来龙去脉。

一、网卡把报文传到内核的流程图

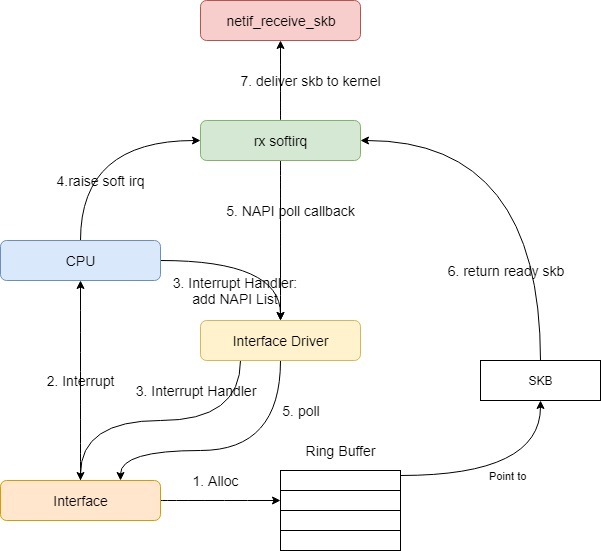

图1. 网卡传递数据包到内核的流程图

1. 网卡在启动时会申请一个接收ring buffer，其条目都会指向一个skb的内存。

2. DMA完成数据报文从网卡硬件到内存到拷贝后，网卡发送一个中断通知CPU。

3. CPU执行网卡驱动注册的中断处理函数，中断处理函数只做一些必要的工作，如读取硬件状态等，并把当前该网卡挂在NAPI的链表中，同时会“触发”NET_RX_SOFTIRQ（其实就是设置对应软中断的标志位）。

4. CPU中断处理函数返回后，会检查是否有软中断需要执行。因第三步设置了NET_RX_SOFTIRQ，则执行报文接收软中断。

5. 在NET_RX_SOFTIRQ软中断中，执行NAPI操作，回调第三步挂载的驱动poll函数。

6. 驱动会对interface进行poll操作，检查网卡是否有接收完毕的数据报文。

7. 将网卡中已经接收完毕的数据报文取出，继续在软中断进行后续处理。

注：驱动对interface执行poll操作时，会尝试循环检查网卡是否有接收完毕的报文，直到设置的budget上限，或者已经就绪报文。



二、接收软中断将报文分发给协议栈的示意图

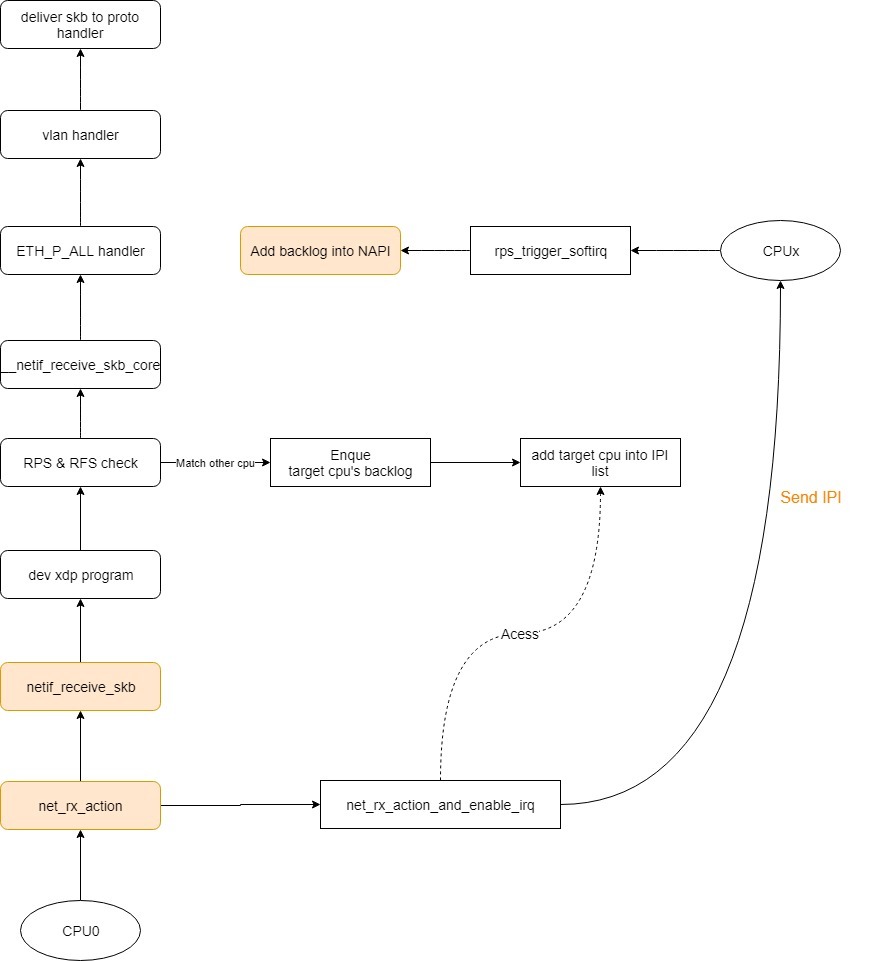

图2. 接收软中断将报文分发给对应协议栈

1. 假设是CPU0在执行接收软中断net_rx_action

2. 接收报文的网卡是否支持XDP，若支持且启用，则进行xdp的检查。

3. 查看是否启用了RPS & RFS。若启用且目的CPU非当前CPU，则将数据报文enque到目的CPU的backlog队列中，并在软中断中发送IPI中断给目的CPU。目的CPU的IPI处理函数会将目的CPU的backlog挂到其NAPI列表中，这样由其他CPU发送过来的报文，就会在其后面NAPI中被处理。

4. CPU0负责处理当前报文。如果网卡没有vlan offload，则需要软件剥掉vlan头，以便后面的报文处理。

5. 在分发报文时，可能会有多个handler关心此报文。所以在分发时，需要先增加skb的引用计数，然后传递给该handler。

(注：感谢 @alawnfeng同学指正，我之前记错了，写成clone了）

6. 将报文分发给“ETH_P_ALL”的handler，即关心所有以太网报文的handler（不限于任何协议）

7. 通过以太网报文的协议，将数据报文分发给该协议的handler，如IPv4，IPv6，PPPoE等。



三、协议栈将数据报文发给套接字（以IPv4为例）的流程图

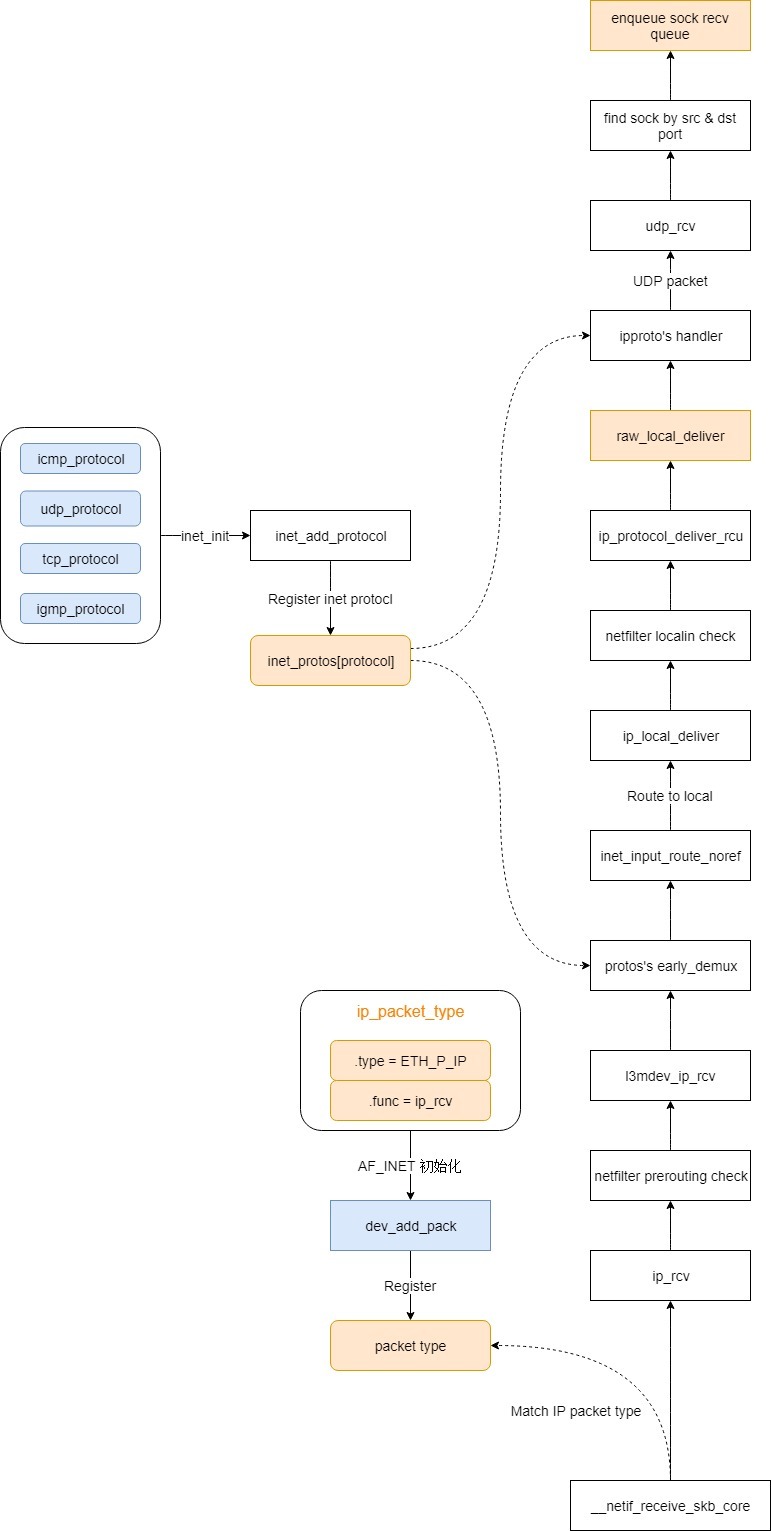

图3. 协议栈将报文发给套接字的流程图

报文从上到下的分发过程很相似。每层协议都会包含上层协议类型，然后根据类型进行分发。以IPv4协议栈（inet协议族）来说，初始化阶段，调用dev_add_pack注册了二层以太网的IP协议类型。而四层协议icmp、udp、tcp也是在inet初始化阶段，调用inet_add_protocol注册。

那么，报文接收的流程如下：

1. __netif_receive_skb_core处于二层协议处理阶段，其根据以太网的报文类型，从packet_type中找到匹配的三层协议。

2. 进入ip报文的处理函数ip_rcv，进行netfiler的prerouting阶段的检查。

3. 获得四层协议类型，调用其early_demux。这是一个优化，对于符合条件的报文，可以尽早处理。

4. 查找路由。对于发给本机的IP报文，其路由的input处理函数，即ip_local_deliver。

5. 继续netfilter的localin阶段的检查。

6. 通过检查后，将报文发给本机的raw socket。

7. 根据四层协议类型，调用匹配的四层协议处理函数。对于UDP报文来说，就是udp_rcv。

8. 根据源端口和目的端口，确定socket套接字。

9. 将skb报文加入套接字的接收队列。



四、报文从应用层到网卡的流程图

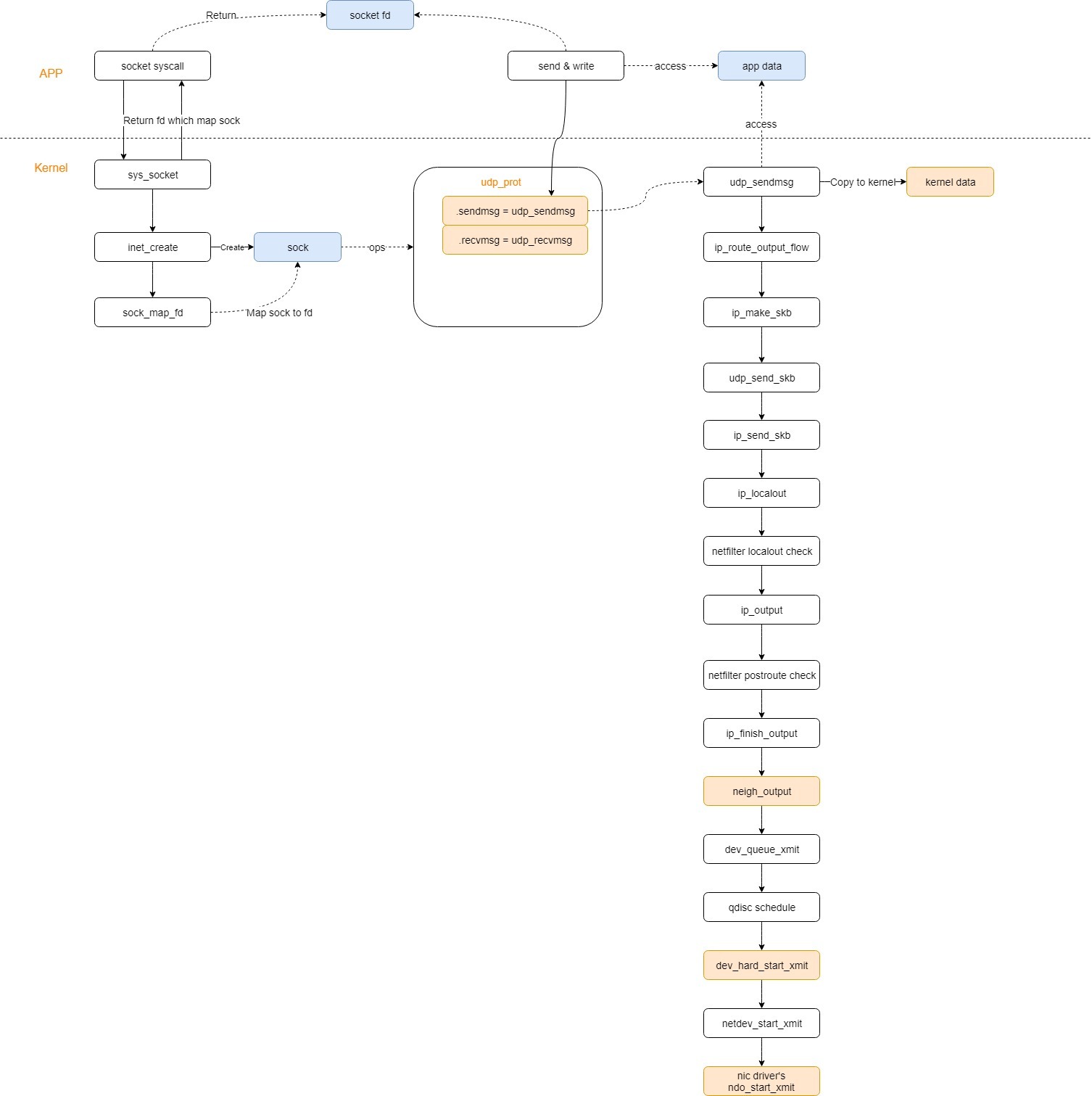

图4. 应用层发包到网卡的流程

1. 应用层调用socket系统调用，内核会在内部根据协议类型，创建一个socket对象，且其成员变量ops指向udp_proto（以UDP为例）。

2. 应用层调用send，write等发送函数，将socket fd和数据data传给内核。

3. 内核通过fd获得socket对象，并将应用层的数据复制到内核，调用socket成员变量对应的sendmsg。

4. 内核调用ip_route_output_flow查询路由。

5. 调用ip_make_skb，申请一个skb用于发送报文，并填充了IP头。

6. 调用udp_send、ip_send_skb，填充UDP报文头，计算IP头的checksum等。

7. 调用ip_localout，到达本机IP层发送报文的最后阶段，进行netfilter localout阶段的检查。

8. 调用neigh_output，即邻居层填充二层目的MAC。如果没有ARP信息，则缓存报文，发送ARP报文，进行二层地址解析。

9. 调用dev_queue_xmit，进入qdisc schedule即流量控制，也就是TC的实现。

10. 默认情况，网卡的qdisc策略是FIFO。被schedule的数据报文，通过dev_hard_start_xmit调用网卡驱动的ndo_start_xmit，将报文交给网卡进行发送。



通过以上四个分解的流程图，相信大家对于Linux数据报文的来龙去脉，有了一定的了解。如在文章开头所云，这些流程图都做了必要的简化。在很多步骤都可以进行展开，也涉及了更多细节。

一句话，内核的网络模块，既简单又复杂。它的流程很简单，但每一步的处理又涉及了很多细节，欢迎大家和我一起讨论研究
