Linux 进程热升级

http://www.ibm.com/developerworks/cn/linux/l-cn-prcss-hotupgrd/

为了实现 Linux 系统进程热升级，本文提供了一种底层的实现方法，即在不重启进程的条件下，升级进程的共享库模块。



背景

用户总是希望服务进程能保持稳定。如果可以 7*24 小时的工作，那就永远不要重启它。但是，软件产品的功能总是在不断的丰富。当用户发现一些新的功能正是他所需要的，他也许会主动要求进行一次升级。而当严重的安全问题出现时，用户就不得不接受强制的升级了。

不停机升级，也被称为热升级。通常实现热升级，需要用户部署两套业务系统。至少，被升级的关键模块是两块以上的。这一般是通过硬件方式支持的。由此而产生的成本压力，不是每个用户都可以接受的。

对于小型业务系统，频繁的升级总是不可避免的。如果升级过程中，业务进程不用重启，那么，升级将不再是一个令用户烦恼的事情了。

回页首

动态链接的共享库

Linux 环境中的应用依赖相当数量的共享库。通常，为了达到软件模块化的目的，开发人员会把逻辑上紧密相关的功能集中在一起，编译到共享库中。这样做，既有利于代码的管理，也便于模块的复用。同时，共享库的方式也有利于应用升级。许多时候，仅仅更新数个共享库就可以完成整个应用的升级，降低了升级时的开销。

如果应用支持手工触发重新装载共享库，就不需要重启。但如果应用正巧并不支持，那么，更换共享库后仍需要重启应用。本文提供了一种方法可以在应用保持运行状态下，替换共享库。在替换过程中，应用被无缝的切换到新的共享库中。整个过程，应用（进程）无需重启。

回页首

基本过程

完成不重启的升级，需要一系列的复杂步骤。一个独立升级程序 U 来负责触发目标应用（进程 T ）挂载新的共享库 L 。假设 U ， T ， L 是它们的名字。基本步骤如下：

1. 升级程序 U 要找到进程 T 的 dlopen 函数的入口地址。
2. 升级进程 U 执行 attach 系统调用，贴附到进程 T 上。向进程 T 的堆栈里压入新的共享库 L 的名字，再把 dlopen 函数的入口地址赋值给 PC 寄存器。
3. 让目标进程 T 继续运行。由于 PC 寄存器保存的是 dlopen 函数的入口地址，这样，在目标进程 T 空间里，dlopen 函数被调用。新的共享库 L 被目标进程 T 装载。
4. 新的共享库 L 在被装载时，利用 dlsym 函数在目标进程 T 中找到被替换函数的地址。设置被替换函数的代码空间为可写状态。
5. 将汇编指令 0xCC 和 0xC3 写入被替换函数入口。0xCC 是汇编 INT 3 的指令码。0xC3 是汇编 RET 的指令码（注： 0xC3 是 64 位系统的指令码）。显然，由于 INT 3 的存在，当目标进程 T 调用这个被替换函数时，就会触发一次 SIGTRAP 信号。
6. 新的共享库 L 在被装载时，调用 sigaction 函数，接管 SIGTRAP 信号。在信号处理函数中，调用用于代替被替换函数的新函数。
7. 至此，新的共享库 L 的函数替代了目标进程 T 中原先使用的旧函数。每当目标进程 T 试图调用被替换函数时，都会触发 SIGTRAP 信号。然后，信号处理函数调用新的函数。这个过程将一直存在于进程 T 的整个生存周期中。

从上面的步骤可以得知，本方法适用于共享库的升级。通过替换旧的共享库中函数，实现升级。在上面的步骤的实施前，可以先对文件系统中共享库进行替换。这样，在无鏠升级后，当目标进程 T 有机会进行重启，再度启动的应用将直接加载新的共享库，而不再需要上面的复杂升级过程了。

本方法在底层对进程的内存数据进行了修改。由于不同体系，不同位数的 CPU ，指令码，寄存器，以及函数调用的栈帧结构都是不同的，因此，不同的硬件条件，升级程序将会有所差别。但是，基本原理是相同的。下面，分别详细介绍 x86 和 ARM 版本的实现细节。

回页首

基于 x86 的实现

本节根据前一节的基本步骤所述的内容，展示在 x86_64 CPU 体系上的实现步骤和关键代码，并对代码给予详细的说明。本章所列出的步骤将更为详细。

得到 dlopen 函数在目标进程 T 的地址。

假设升级程序 U 已经得到目标进程 T 的 PID。PID 为 t_pid。

注：我们的目标进程 T 是 ELF 格式的程序。在 glibc 中，完成共享库加载的函数是 __libc_dlopen_mode。详情可参见 glibc 的相关资料和代码。

清单 1. 得到 dlopen 函数地址

 snprintf(path, sizeof(path), "/proc/%d/maps", my_pid);

 if ((f = fopen(path, "r")) == NULL)
 return -1;

 for (;;) {
    Read a line form maps file
 Look for a line with “r-xp” and libc- substring
 If found {
 addr = the first field of line;
 break;
    }
 }

 fclose(f);

 dlopen_entry = dlsym(NULL, "__libc_dlopen_mode");
 if (!dlopen_mode) {
 printf("Unable to locate dlopen address.\n");
 return -1;
 }

 dlopen_offset = dlopen_entry – addr; /* calc offset */

 t_libc = begin of libc of target process T; /* get from maps file of target T */
 if (!t_libc) {
 printf("Unable to locate begin of target's libc.\n");
 return -1;
 }
 dlopen_entry = t_libc + dlopen_offset;

升级程序 U 在启动后，调用 getpid 系统调用，得到自己的 PID （变量 my_pid ），进而确定 proc 目录下的 maps 文件的路径。打开 maps 文件，该文件描述了不同的 section 在进程空间里的分配情况。形式如下：

 2b779cdbf000-2b779cdc1000 r-xp 00000000 08:01 1446923 /lib64/libc-2.5.so

文件由多行组成。每行则由多个字段组成。字段间用空格分隔。

第一列描述了 section 的起始和结束地址：2b779cdbf000-2b779cdc1000。

第二列描述了 section 的权限： r-xp 。每个缩写字符的含义为 :

r=read，w=write，x=execute，s=shared，p=private(copy on write) 。

最后一列描述了被映射文件的文件名： /lib64/libc-2.5.so 。

升级程序 U 在 maps 文件中查找权限字段为“ r-xp ”和最后字段为“ libc-* ”的行。找到后，取出第一字段，存入 addr 变量中。

调用 dlsym 函数得到 __libc_dlopen_mode 函数在进程空间的入口地址。将其减入 addr ，得到与 __libc_dlopen_mode 函数在 libc 中的偏移量。

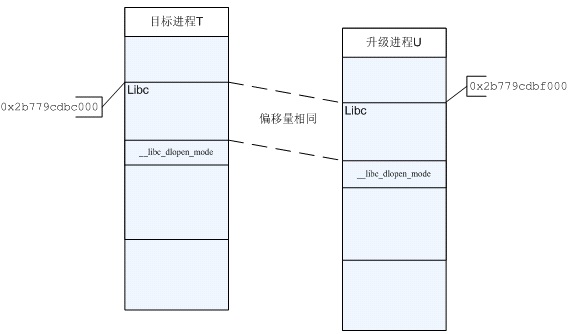

图 1. 偏移量

这个偏移量在不同的进程空间里是相同的。因为，不同的进程加载的是相同的 libc 库。所以，打开目标进程 T 的 maps 文件。采用相同的方法得到 libc 在目标进程 T 的起始地址。这个起始地址加上偏移量，升级程序 U 就得到了 __libc_dlopen_mode 函数在目标进程 T 的入口地址。

Attach 目标进程 T ，备份现场数据。

清单 2. attach 目标进程

 struct my_user_regs {
	 unsigned long r15;
	 unsigned long r14;
	 unsigned long r13;
	 unsigned long r12;
	 unsigned long rbp;
	 unsigned long rbx;
	 unsigned long r11;
	 unsigned long r10;
	 unsigned long r9;
	 unsigned long r8;
	 unsigned long rax;
	 unsigned long rcx;
	 unsigned long rdx;
	 unsigned long rsi;
	 unsigned long rdi;
	 unsigned long orig_rax;
	 unsigned long rip;
	 unsigned long cs;
	 unsigned long eflags;
	 unsigned long rsp;
	 unsigned long ss;
	 unsigned long fs_base;
	 unsigned long gs_base;
	 unsigned long ds;
	 unsigned long es;
	 unsigned long fs;
	 unsigned long gs;
 };
 char sbuf1[512], sbuf2[512];
 struct my_user_regs regs, saved_regs, aregs;

 if (ptrace(PTRACE_ATTACH, t_pid, NULL, NULL) < 0)
 return -1;

 waitpid(t_pid, &status, 0);
 ptrace(PTRACE_GETREGS, t_pid, NULL, &regs);

 peek_text(t_pid, regs.rsp + 512, sbuf1, sizeof(sbuf1));
 peek_text(t_pid, regs.rsp, sbuf2, sizeof(sbuf2));

调用 ptrace 函数 attach 到目标进程。成功后，获取寄存器组。根据栈寄存器 rsp ，备份栈内共计 1024 字节的数据。这些工作都是为了最后恢复现场做准备。

注： peek_text 函数是自定义的。它对 ptrace(PTRACE_PEEKTEXT … ) 做了封装，以支持多字节的数据块的读取。系统调用 ptrace(PTRACE_PEEKTEXT … ) 调用一次只能读取一个字。函数 peek_text 根据入参指明的长度，多次调用 ptrace 读取多个字节。后文将提到的 poke_text 是对 ptrace(PTRACE_POKETEST … ) 的封装，以支持写入多字节的数据块。

在目标进程 T 的堆栈里准备好 dlopen 函数的数据，触发目标进程 T 执行 dlopen 函数。

清单 3. 触发目标进程 T 执行 dlopen 函数

 z=0;
 strcpy(filename_new_so, “/usr/lib/libnew.so”);

 poke_text(t_pid, regs.rsp, (char *)&z, sizeof(z));
 poke_text(t_pid, regs.rsp + 512, filename_new_so, strlen(filename_new_so) + 1);

 memcpy(&saved_regs, &regs, sizeof(regs));

 regs.rdi = regs.rsp + 512;
 regs.rsi = RTLD_NOW|RTLD_GLOBAL|RTLD_NODELETE;
 regs.rip = dlopen_entry + 2;

 ptrace(PTRACE_SETREGS, t_pid, NULL, &regs);
 ptrace(PTRACE_CONT, t_pid, NULL, NULL);

 waitpid(t_pid, &status, 0);

首先，将 0 压栈，这个数据将成为从 dlopen 函数退出时的返回地址。这个非法地址将触发一个异常。这使得升级程序 U 可以在目标进程调用完 dlopen 函数后，重新获得对它的控制。

保存文件名的变量 filename_new_so 是在升级程序 U 的进程空间中，所以，需要把它放入目标进程 T 的堆栈里。regs.rsp + 512 开始的空间已经备份过，可以把文件名存放在这里。

然后，为 dlopen 函数准备入参。dlopen 函数的函数声明是

 void *dlopen(const char *filename, int flag)

在 64 位 CPU 中，函数参数的传递是使用寄存器。因此，在这里， rdi 寄存器保存了文件名的地址。它对应入参 filename 。寄存器 rsi 保存了标志，对应入参 flag 。

注：在 32 位 CPU 中，函数参数是通常栈空间完成。与上面的示例是完全不同的。

最后，将指令执行地址寄存器 rip 设定为 dlopen 函数的入口地址，调用 ptrace 函数将控制权交回给目标进程。

由于在上一步中，预置了非法的返回地址 0， SIGSEGV 信号将会发生。升级程序 U 将再次获得控制权。在本步骤执行结束后，新的共享库 L 将被目标进程 T 加载。用户可以通过执行

 $cat /proc/t_pid/maps

查看新的共享库 L 是否已经被加载。

升级程序 U 恢复现场

当新的共享库被加载后，升级程序 U 必须恢复目标进程 T 至 attach 前的时刻。

清单 4. 恢复目标进程的现场

 ptrace(PTRACE_SETREGS, t_pid, 0, &saved_regs);

 poke_text(t_pid, saved_regs.rsp + 512, sbuf1, sizeof(sbuf1));
 poke_text(t_pid, saved_regs.rsp, sbuf2, sizeof(sbuf2));

 ptrace(PTRACE_DETACH, t_pid, NULL, NULL);

在第一次执行 ptrace 进行 attach 后，升级程序 U 就备份了目标进程 T 的堆栈空间和寄存器。在新的共享库 L 加载成功后，升级程序 U 将目标进程 T 的堆栈和寄存器恢复到 attach 前的状态。

升级程序 U 的任务到这里就完成了。为了替代目标进程 T 中的函数，新加载的共享库 L 需要执行一系列特定的步骤。下面的各节描述了新的共享库 L 里的实现细节。

将 INT 3 和 RET 指令写入要替代的函数

假设要替换的函数声明为：void old_func(void)。

该函数无入参和返回值。这里是为了简化问题，便于说明基本原理。带有入参和返回值会使处理代码更为复杂。

清单 5. 写入 INT3 和 RET 指令

 void _init()
 {
 unsigned char *aligned = NULL;
 struct sigaction sa;
 unsigned char * entrys [32] = {0, 0};

 void *handle=dlopen(NULL, RTLD_LAZY);
 if (handle == NULL)
        return ;

 if ((entrys[0] = dlsym(handle, "old_func")) == NULL){
 return;
 }

 memset(&sa, 0, sizeof(sa));
 sa.sa_sigaction = sigtrap;
 sa.sa_flags = SA_RESTART|SA_SIGINFO;
 sigaction(SIGTRAP, &sa, NULL);

 aligned = (unsigned char *)(((size_t)hooks[0]) & ~4095);
 if (mprotect(aligned, 4096, PROT_READ|PROT_WRITE|PROT_EXEC) != 0) {
 return;
 }

 entrys [0][0] = 0xcc;   /* int 3 */
 entrys [0][1] = 0xc3;   /* 64bit ret instruction */
 }

代码清单 4 描述的是新的共享库的代码。

函数 _init 将在共享库被加载时隐式执行。值得注意的是，函数 _init 是在目标进程 T 的空间中运行。

首先，它调用入参为 NULL 的 dlopen 函数得到全局符号句柄。依靠全局符号句柄，再调用 dlsym 函数获得 old_func 函数的入口地址。

然后，设置信号 SIGTRAP 的处理函数为自已的 sigtrap 函数。

最后，它将 old_func 函数的内存空间修改为可读写执行模式。将 old_func 函数的第一个指令设置为 0xCC ；第二个指令设置为 0xC3 。 0xCC 是汇编指令 INT 3 的指令码。 0xC3 是汇编指令 RET 的指令码。由于被替换函数 old_func 是一个无入参，无返回值的函数，所以，在修改这个函数时，无需堆栈处理。但在实际应用中，如果函数有入参和返回值，就不可以直接使用 RET 指令，而是需要对堆栈进行精确的处理，保证目标进程 T 的堆栈的正确。

注：代码段是可读，可执行，但不可写的。所以，为了写入新的指令，必须将代码段设为可写模式。

在 sigtrap 信号处理函数里，调用 new_func 函数。

在上一步中，函数 _init 对信号 SIGTRAP 设置了处理函数。本节介绍这个处理函数的细节。该函数的实现代码属于新的共享库 L 。

清单 6. sigtrap 函数

 void new_func(void)
 {
 printf(">> this is new function\n");
 return ;
 }

 static void sigtrap(int x, siginfo_t *si, void *vp)
 {
 new_func();
 return;
 }

信号处理函数异常简单，仅仅是调用新的函数 new_func 。这个函数正是用于替换函数 old_func 的。

到此，旧的函数 old_func 就完全被替代了。每当目标进程 T 调用 old_func 函数时，由于 old_func 函数第一个指令为 INT 3 ，这将触发一个 SIGTRAP 信号。导致 sigtap 信号处理函数被调用。在信号处理函数内部，用来替代 old_func 的 new_func 函数被调用。从 sigtrap 函数返回后，由于第二个指令是 RET ，目标进程 T 对 old_func 的调用完成。对于目标进程 T 来说，虽然它调用的是 old_func 函数，但实际得到执行的却是 new_func 。它根本无法查觉到 old_func 函数已经被替换成了 new_func 函数。

值得一提的是，在升级程序 U 执行热升级任务之前，可以先对磁盘上的共享库文件升级覆盖。在新的共享库文件中， old_func 函数已经被去除， new_func 函数已经编译在程序中。这样，当目标进程 T 重启后， new_func 函数将经由正常的启动途径被加载，而无需上面的复杂机制。下面的示意图可以帮助我们更好的理解新旧共享库，函数之间的关系：

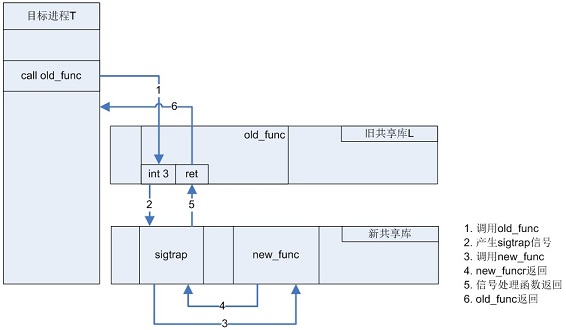

图 2. 升级后，目标进程 T 内部调用关系

基于 ARM 的实现

本文所述方法也适用于 ARM 体系。但是，一些与 CPU 有关的地方，则有所不同。本节详细说明不同之处。其余部分完全相同。

第一个不同之处是“触发目标进程 T 执行 dlopen 函数”。而获取 dlopen 函数的方法与 x86 相同。

清单 7. 触发目标进程 T 执行 dlopen 函数（ARM）

 peek_text(t_pid, regs.ARM_sp + 512, sbuf1, sizeof(sbuf1));
 peek_text(t_pid, regs.ARM_sp, sbuf2, sizeof(sbuf2));

 strcpy(filename_new_so, “/usr/lib/libnew.so”);

 poke_text(t_pid, regs.ARM_sp + 512, filename_new_so, strlen(filename_new_so) + 1);

 memcpy(&saved_regs, &regs, sizeof(regs));

 regs.ARM_r0 = regs.ARM_sp + 512;
 regs.ARM_r1 = RTLD_NOW|RTLD_GLOBAL|RTLD_NODELETE;
 regs.ARM_lr = 0;
 regs.ARM_pc = (size_t)dlopen_entry;

 ptrace(PTRACE_SETREGS, t_pid, NULL, &callso_regs);
 ptrace(PTRACE_CONT, t_pid, NULL, NULL);

 waitpid(ph->pid, &status, 0);

同样的，首先备份栈内数据。 ARM 的栈寄存器是 sp 。代码中记为 ARM_sp 。准备 dlopen 函数的入参的步骤与 x86 有很大的不同。这是因为 x86 使用栈来传递参数，而 ARM 则使用 R0~R3 寄存器来传递参数。如果参数个数大于 4 ，再使用栈空间。因此，这里， ARM_r0 寄存器指向新的共享库的文件名。 ARM_R1 寄存器保存了标志。 ARM 的函数返回地址是保存在 lr 寄存中的，为了触发异常，而使升级程序 U 在加载了新的共享库后，重新得到控制权，在这里，我们为 lr 寄存器设置了无效的返回值 0 。这与 x86 中的向栈内压入值为 0 的变量 z 是一样的目的。最后，为 pc 寄存器设置 dlopen 函数的入口地址。

第二处不同是向被替换函数写入的指令不同。

在 x86 里，我们使用 INT 3 来发出 SIGTRAP 信号。然后在信号函数里调用新的函数，以达到替换的目的。但是，利用 ARM 指令来实现 SIGTRAP 信号的触发，较为繁琐。故改用跳转指令。代码如下所示。

清单 8. 写入无条件转移指令

 void _init()
 {
 unsigned char *aligned = NULL;
 struct sigaction sa;
 unsigned char * entrys [32] = {0, 0};

 void *handle=dlopen(NULL, RTLD_LAZY);
 if (handle == NULL)
        return ;

 if ((entrys[0] = dlsym(handle, "old_func")) == NULL){
 return;
 }

 aligned = (unsigned char *)(((size_t)hooks[0]) & ~4095);
 if (mprotect(aligned, 4096, PROT_READ|PROT_WRITE|PROT_EXEC) != 0) {
 return;
 }

 entrys [0][0] = 0xe59ff008;;     /* ldr pc, [pc, #8] */
 entrys [0][1] = (int)new_func;   /* data */
 entrys [0][2] = (int)new_func;
 entrys [0][3] = (int)new_func;
 entrys [0][4] = (int)new_func;
 }

ARM 里的无条件跳转指令有 B 、 BL 、 BX 、。但是它们都有 32MB 跳转范围的限制。ARM 可以通过直接修改 PC 寄存器，实现 4GB 空间的无条件跳转。在向 PC 寄存器存入地址时，不能直接使用 MOV 指令存入绝对地址，像下面的指令：

mov pc, #40200000;

是无法通过编译的。因此，我们在这里使用 ldr 指令，在指令后面的内存空间里存放跳转地址。entrys[0][1]~[0][3] 是用于填充空间，并无实际意义。 ldr 指令实际是从 entrys[0][4] 中取出地址。这个地址正是新的函数的入口地址。

当目标进程 T 调用 old_func 函数时，该函数的入口是一条跳转到 new_func 函数的指令。函数 new_func 被调用，而函数 old_func 就被绕过。函数 new_func 的入参和返回值 old_func 保持一致，实现了无缝升级。下面的示意图可以帮助我们更好的理解：

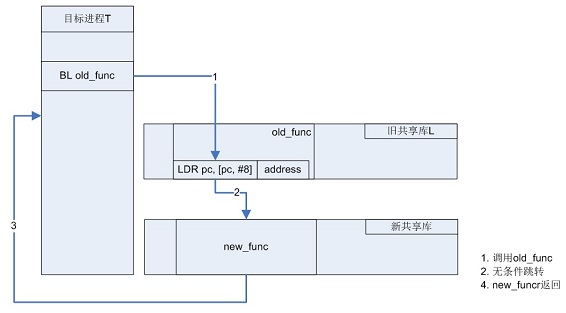

图 3. 升级后，目标进程 T 内部调用关系

回页首

总结

沿着本文所述方法的思路，可以进一步扩展支持更为广泛的目标进程。比如，本文利用 dlsym 来定位旧函数的入口地址。但 dlsym 无法定位非共享库的函数。这时，就需要对进程的映射文件（外存设备上的 ELF 格式文件）进行解析，计算出在内存空间的的地址。

另外，在 x86 版本中，我们使用了 INT 3 的方法。其实，我们也可以使用 JMP 指令，采用 ARM 版本的方法来实现替换。而且，看起来这种方法更为完美。

总之，进程热升级可以很好的提高系统设备的可靠性和安全性。每当有 hotfix 补丁时，如果用户不希望设备关机升级，产品的开发商可以利用本文的方法对设备升级，避免因为不能停机的缘故，而无法打上安全补丁，而使产品带着漏洞运行。
