CH32V003 恢复出厂固件

问题

        CH32V003F4P6开发板发现通过MounRiver Studio下载程序后可以运行，断电再上电就无法运行了。

        回想以前曾经给此开发板下载过沁恒官方的USART_IAP;

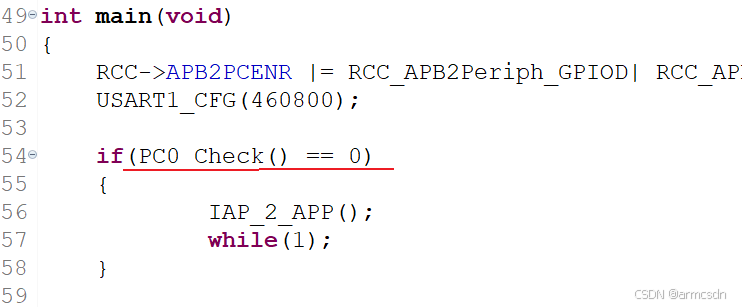

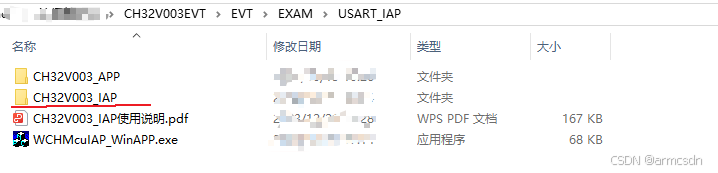

  注意是划红线的工程。其中代码中有一句 PC0_Check()；

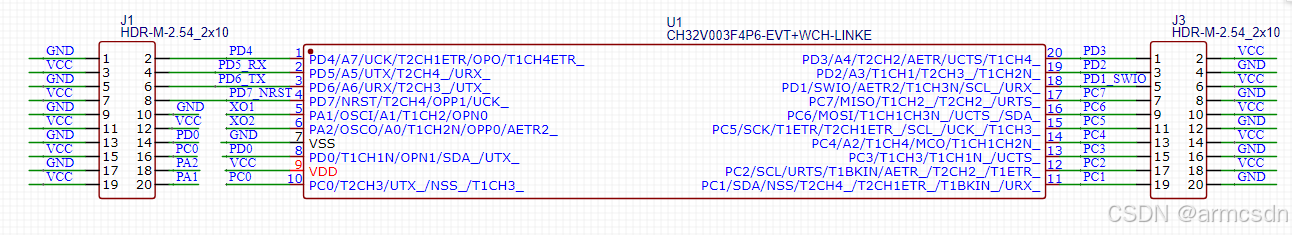

    当PC0引脚低电平时运行用户程序。如果下载了CH32V003_IAP代码，再通过SWIO 引脚下载任何用户APP，则必须使能PC0=0方可运行。

 为了恢复断电再上电自动运行，需要恢复单片机出厂固件。

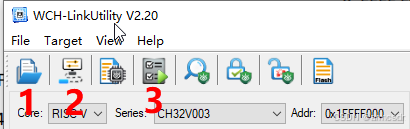

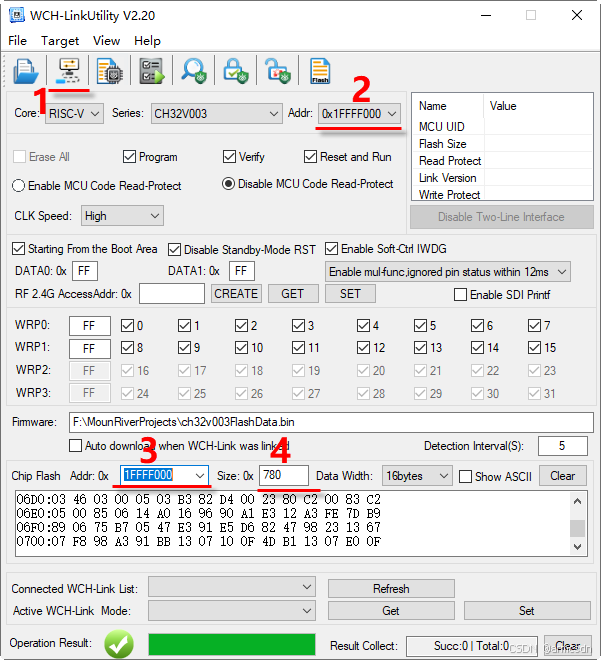

   通过WCH-LinkUtility软件使用WCH_LINKE连接没有刷过USART_IAP固件的CH32V003开发板，读取芯片内出厂boot固件,具体设置如图：

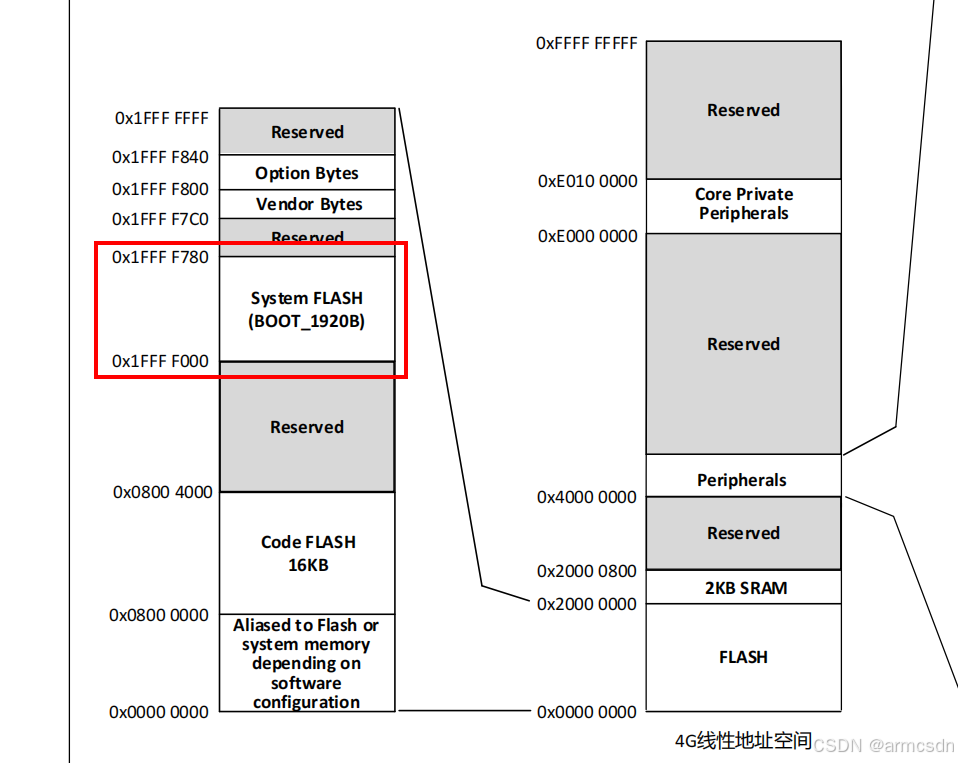

其中2、3和4的设置参见CH32V003 数据手册1.2 存储器映射表。

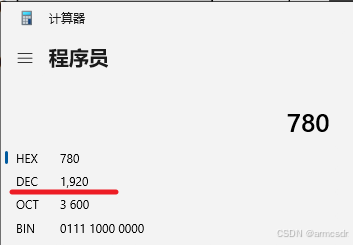

由图可见BOOT代码存放在0x1FFF F000到0x1FFF F780之间，合计1920字节。

保存读取上来的数据位bin文件。

    咋一看读取上的是16进制数据，软件上并没有相应的保存按钮。

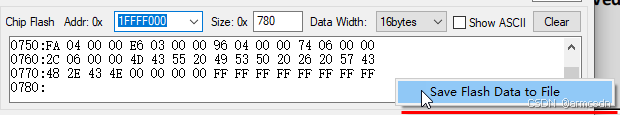

 此时把鼠标放在16进制数据区内，然后点击右键，会弹出保存文件菜单。

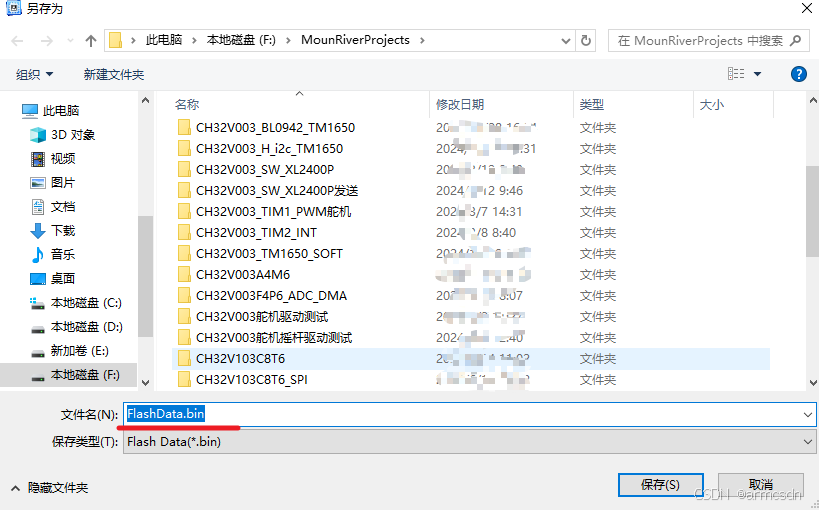

编写有意义的名字保存，以便后面烧写用。

烧写原厂固件

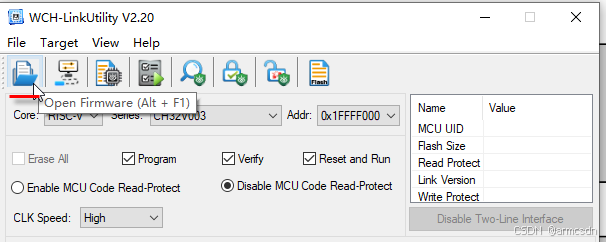

使用WCH_LINKE连接要恢复固件的CH32V003开发板，点击打开固件按钮，如图：

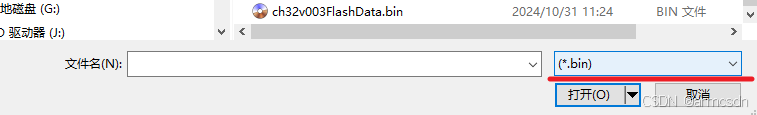

        选择前一步保存的固件文件，以bin结尾的文件

         把烧写地址设置成

        具体步骤如图，进行烧写。

待进度条结束烧写完成。

恢复固件后，要把烧写地址恢复成800 0000。
