基于STC8库函数的ADC中断框架

原创

已于 2023-03-28 17:01:26 修改 · 1.3k 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

于 2023-03-28 16:42:33 首次发布

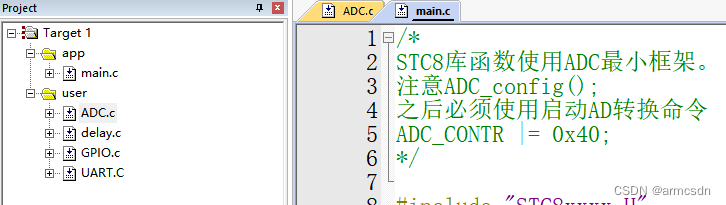

文章提供了一个基于STC8G-H库函数的ADC中断服务程序示例，展示了如何配置ADC、启动AD转换以及处理中断。同时，给出了一个串口打印ADC数据的主程序，该程序包含了ADC配置、串口初始化和中断处理功能，用于验证ADC中断的正常工作。

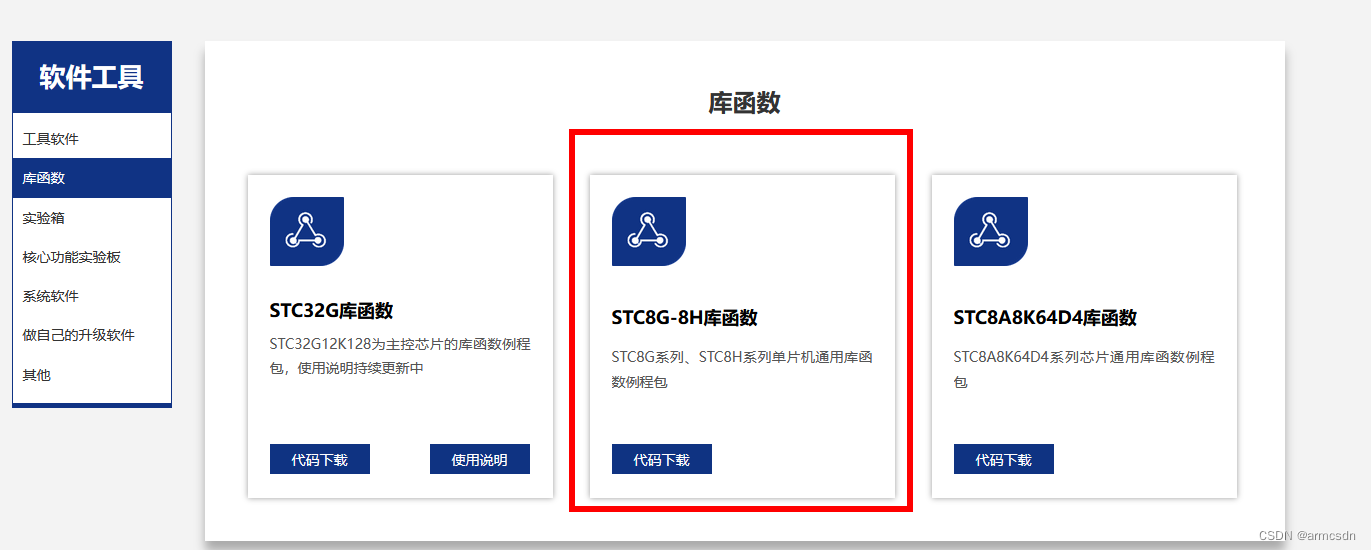

STC官方库函数下载

选择STC8G-H库函数下载

ADC中断参考STC-ISP STC8H范例程序

#include "reg51.h"
#include "intrins.h"

sfr     ADC_CONTR   =   0xbc;
sfr     ADC_RES     =   0xbd;
sfr     ADC_RESL    =   0xbe;
sfr     ADCCFG      =   0xde;

sfr     P_SW2   =   0xba;
#define ADCTIM  (*(unsigned char volatile xdata *)0xfea8)

sbit    EADC    =   IE^5;

sfr     P0M1    =   0x93;
sfr     P0M0    =   0x94;
sfr     P1M1    =   0x91;
sfr     P1M0    =   0x92;
sfr     P2M1    =   0x95;
sfr     P2M0    =   0x96;
sfr     P3M1    =   0xb1;
sfr     P3M0    =   0xb2;
sfr     P4M1    =   0xb3;
sfr     P4M0    =   0xb4;
sfr     P5M1    =   0xc9;
sfr     P5M0    =   0xca;

void ADC_Isr() interrupt 5
{
    ADC_CONTR &= ~0x20;
