钽电容极性反接后再次使用引起的电源电压不稳定的教训

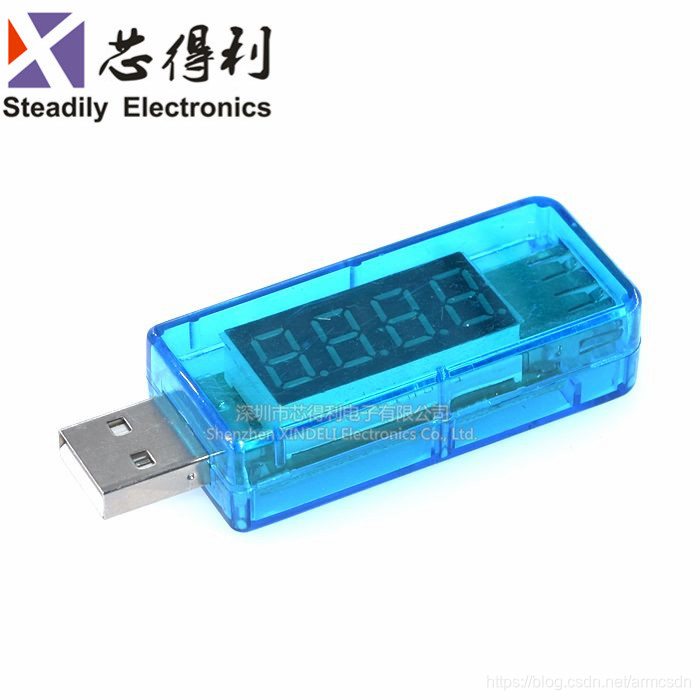

 近日调试STC8A最小系统板,串口监控STC15F104W芯片不能正常工作,导致无法下载程序。开始怀疑电压有问题就用了USB电压表测量最小系统板电压，电压显示在4.99V,未发现异常。

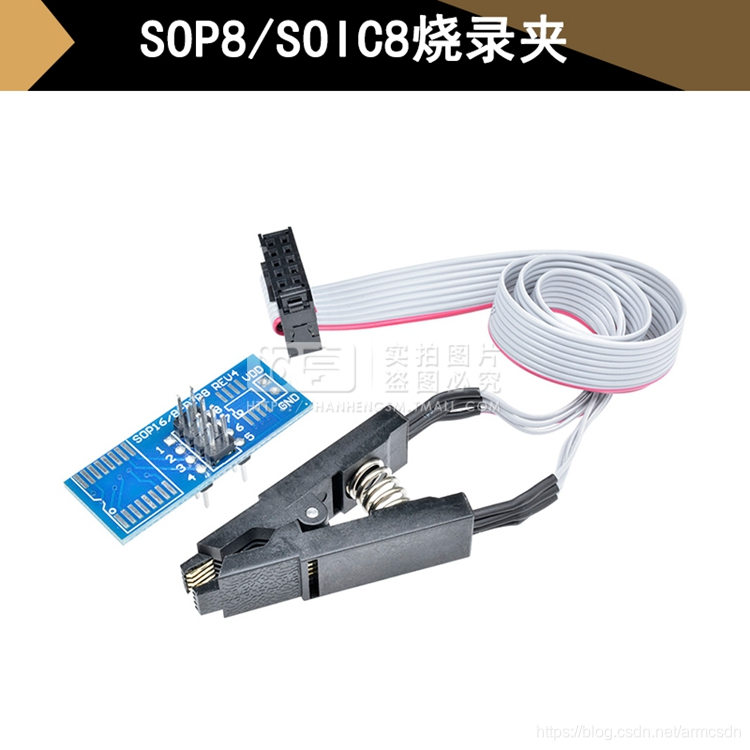

在试验中发现STC15F104W带电连接SOP8烧录夹系统板是可以正常下载程序的,一旦拆除就无法下载。

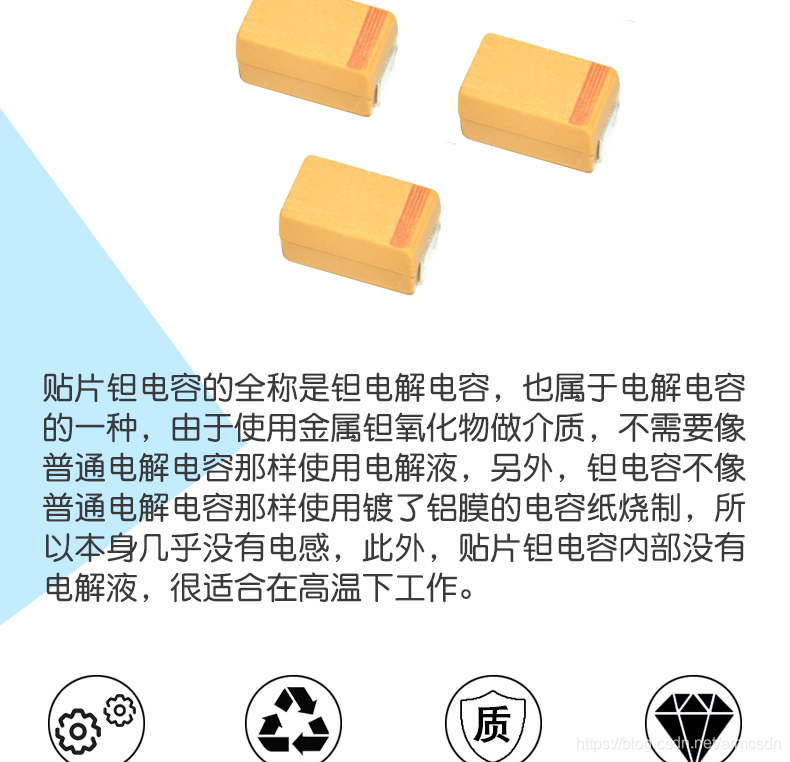

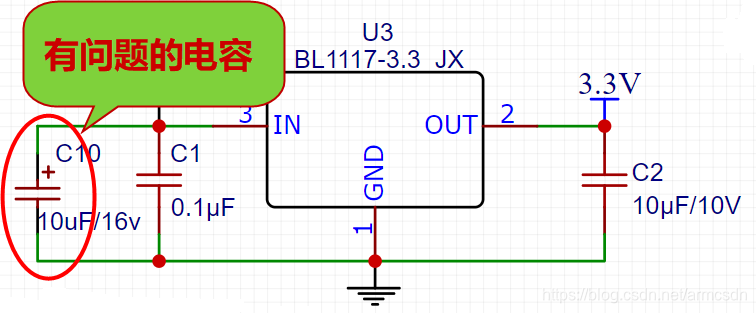

       后实在没办法，直接用万用表测量最小系统板的3.3V电压，发现如果STC-ISP软件点击检测CPU选项按钮，3.3V电压会周期性的下降和恢复，最小系统板电源指示灯会多次闪烁，与设定的程序输出指示不符，明显是电压不稳造成单片机多次重启。由此断定是最小系统板电源有问题，且问题在C10钽电容上，拆除电容最小系统板正常工作。



回想焊板子时这个电容曾经极性装反，第一次上电后发现不对，但该电容没有燃烧，以为外观没有受损还可以继续使用，实际内部已经损坏不宜继续使用。

总结：钽电容极性不能反接，一次上电反接后钽电容已失效必须丢弃。
