这篇博客记录了如何使用STM32F334的高级实时定时器(HRTIM)在HAL库和CubeMX环境中配置，以创建多路互补PWM波。首先在CubeMX中进行RCC和SYS设置，然后详细配置HRTIM定时器以生成100kHz的PWM波。作者提到TimerA、TimerB和TimerC的配置相同，并提供了生成项目、编译和下载到板子上的步骤。
最近在用stm32f334，在此留个笔记
有关f334的Hrtim定时器的高精度，大家可以自行百度，我就不做搬运工了。

1.现在CubeMx中创建一个相关的工程，先是rcc和sys的设置

在这里插入图片描述
在这里插入图片描述

2.HRTIM定时器的配置

在这里插入图片描述
接着先配置时钟树
在这里插入图片描述

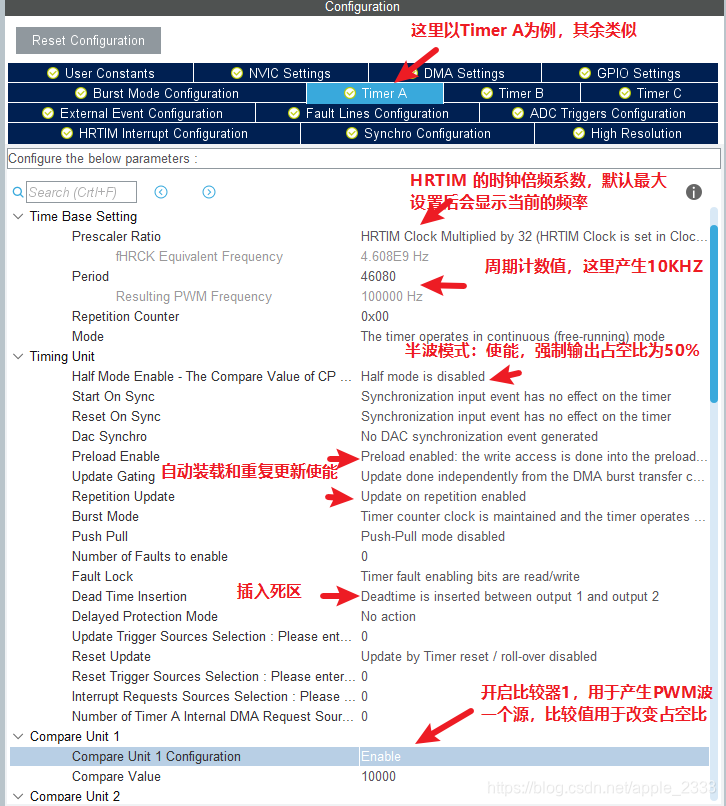

再回到HRTIM定时器的配置中（图中的频率标错了，0太多没数清，实际是产生100kHZ）
在这里插入图片描述
在这里插入图片描述
