集群下的ganglia多点系统监控原理

网址: 登录·网络情报分析系统ganglia介绍
ganglia 是 UC Berkeley (伯克利 大学)发起的一个开源监视项目，用于测量数以千计计算机的节点。每台计算机都运行一个收集和发送度量数据，可以监控CPU速度、内存使用状态，还可以和其 他第三方的插件结合使用，可以监控系统中更多内容，比如：Java、MySQL 等等。用户通过一个浏览器便可纵观全局上千台服务器各种运行状态。

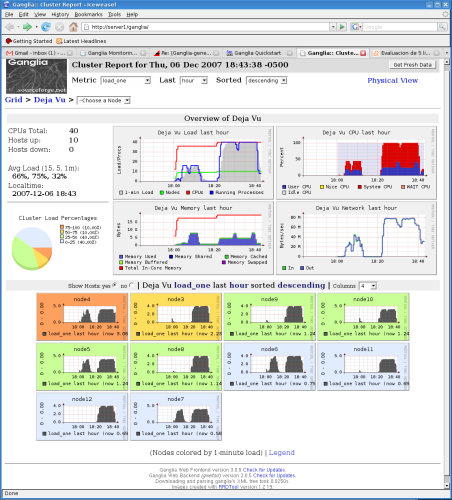

如图所示：

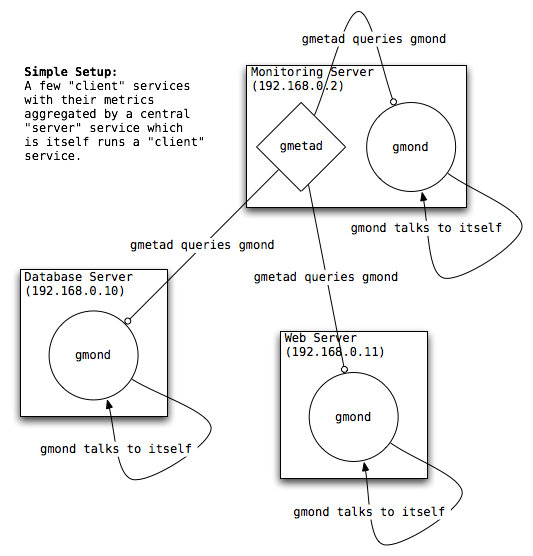

系统架构
便于读者对整个系统有个宏观认识,先来看一下ganglia 整个系统架构。

在图中我们可以看出
1.管理节点(gmetad) 向代理节点(gmond) 发送请求信号，
2.gmond服务开始收集机器运行状态，将收集数据变成XML报文回送给gmetad 管理节点。

系统构成
gmetad:  收集各结点的数据并保存到数据库中
gmond:   收集本地机器的信息，并发送数据
rrdtool:    Round Robin Database Tool是一个强大的绘图的引擎，很多工具例如MRTG都可以调用rrdtool绘图。
apache:  web服务器
php:         执行环境，webfrontend使用php开发

1台监控服务器
n台被监控机

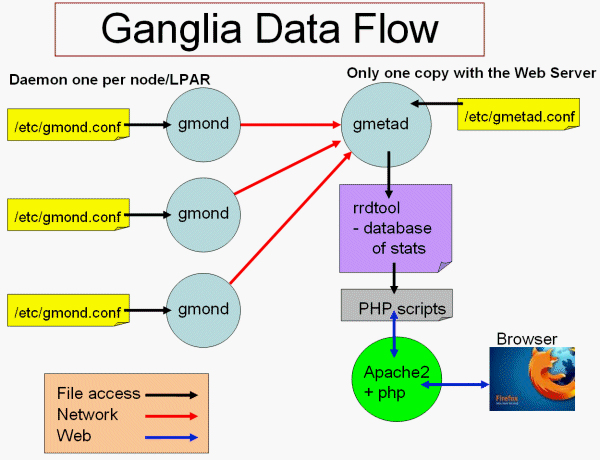

工作原理
ganglia是一个 C/B + B/S 结合的系统，整个工作过程如图所示：


1.管理节点通过gmetad.conf 配置文件中的代理节点主机列表地址和代理节点相互通信，大概三分钟轮询一次。
2.管理节点收集每个代理节点的机器运行信息，这些信息是通过XML协议进行传输。
3.管理节点收集到代理节点的XML协议后，解析成管理节点需要的数据格式。
4.再通过管理节点的 PHP 程序 调用 rrdtool 工具，将数据转换成图形。
5.当用户在浏览器上输入管理节点的 url地址 就可以看见图形化的数据了。
