太⼄TTL刷机保姆级教程

太⼄TTL保姆级刷机教程

一. 准备工具

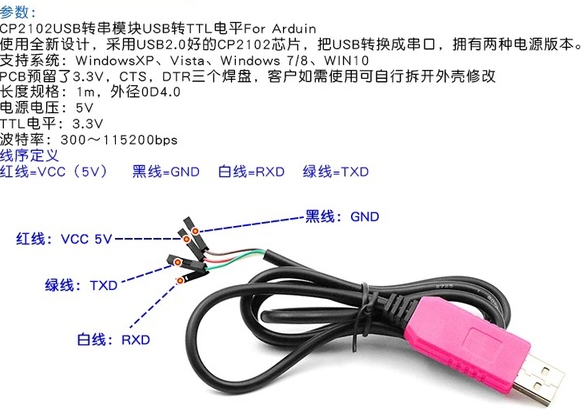

1.TTL线：我用的CP2102。

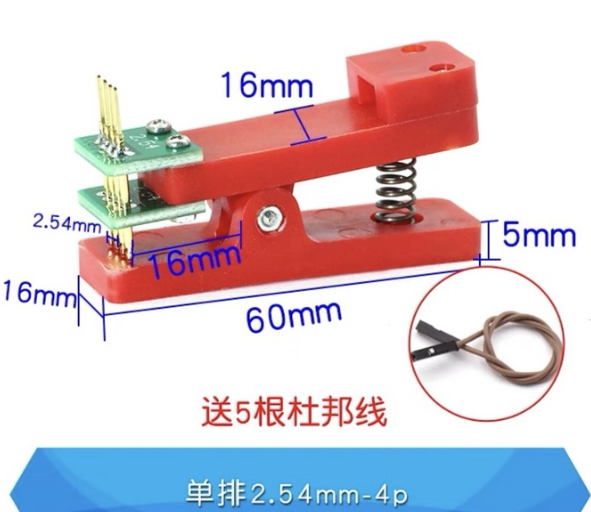

2.PCB夹子：单排2.54mm，4pin。

二、.接线

1. 先把CP2102的接头插到PCB夹子上。

2. 连接方式：

    			G <----> GND

    			T <----> RX

    			R <----> TX

    			V 不接


   这里重点注意：太乙引脚的T接CP2102的R，太乙引脚的R接CP2102的T。交叉接。

3. 找根网线，一端接太乙的LAN口，一端接电脑（准备刷机的电脑）。

三、刷机准备

1. CP2102的串口设置。哪里买的CP2102，问店家要驱动。不然电脑的设备管理器没有CP2102的串口。如下图所示：
