ICMP概念：

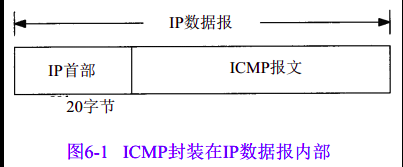

由图可知ICMP其实比IP层是要高一级的，但是此处将其放在IP层

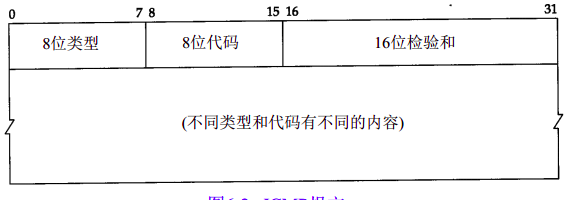

ICMP种类由八位类型决定有的还需要8位代码
ICMP报文分类：
1：差错报文
为了避免过去允许ICMP差错保温对广播分组相应所带来的广播风暴
1.1 ICMP端口不可达
类型（类型3：代表不可达差错报文）|代码（0-15）|校验和（与IP首部校验和计算方法相同）|未用（必须为0）|
IP首部（包括选项）+原始IP数据报中数据的前八字节
举一个例子，在tftp中，UDP的公共端口号通常是69，但是tftp允许利用connect链接到一个不同的端口，当利用此端口号去找目的主机的端口的时候，就会发生端口不可达的错误，此时利用ICMP报文，传达一个端口不可达的信息
列如
会发现并没有这个报文（在这里其实百度并没有tftp）
并且利用tcpdump观看会看到
返回的ICMP差错报文
1.2ICMP主机与网络不可达

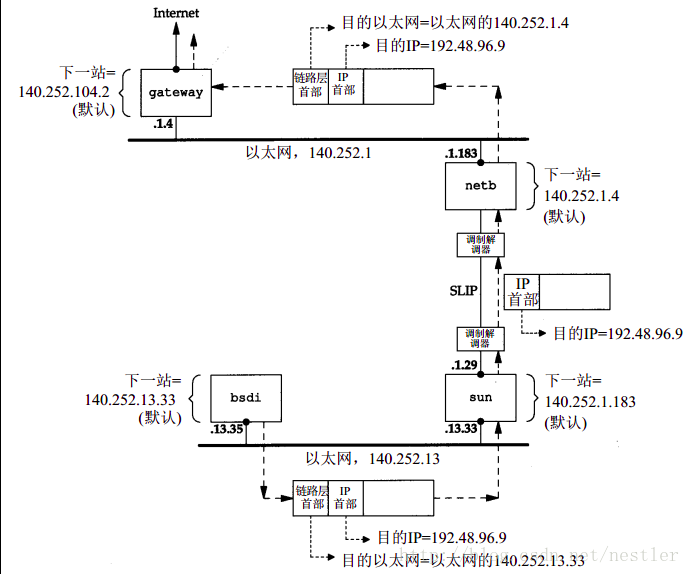

sun % netstat -rn
Rounting tables
Destination gateway Flags Refcnt Use Interface
140.252.13.65 140.252.13.35 UGH （正在使用该路由的进程） （发送的分组） 接口
127.0.0.1 127.0.0.1 UH
140.252.1.183（注意这是点对点的另一端IP） 140.252.1.29（这就是本机的另一个端口） UH（分析，可用U，用H是因为目的端是一个主机，而没有G是因为140.252.1.29是一个接口不是网关）
default 140.252.1.183 UG
140.252.13.32（以太网）140.252.13.33（出口） U
在这里当SLIP线路被拔掉的时候3，4行就会消失（因为这两行是SLIP软件启动的时候自动创建的，当SLIP不存在的时候自动取消）
所以当有
svr4% ping gemini
svr4>gemini:icmp:echo request
sun>svr4:icmp:host gemini unreachable
主机不可达，因为找不到路由
类型（类型3：代表目的不可达）|代码（1，代表主机不可达）|校验和（与IP首部校验和计算方法相同）|未用（必须为0）|
IP首部（包括选项）+原始IP数据报中数据的前八字节
1.3ICMP不可达报文（需要分片）
类型（类型3：代表目的不可达）|代码（4，因为设置了IP层不允许分片位，所以对超过了MTU的IP报文不能进行分片，所以发生不可达）|校验和（与IP首部校验和计算方法相同）|未用（必须为0。4个字节）|下一站网络MTU|IP首部（包括选项）+原始IP数据报中数据的前八字节

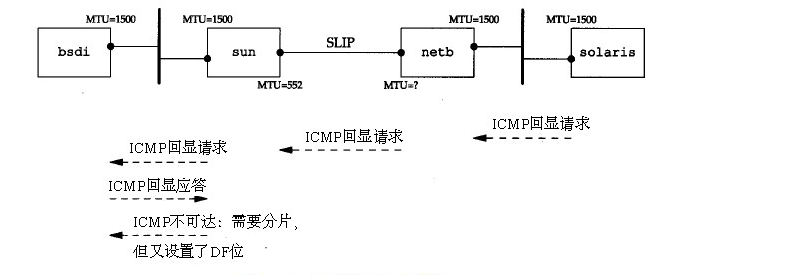

列如在solaris上面对bsdi发送600字节的数据报（ICMP请求回显报文），可以利用ping程序指定发送字节数，
列如在solaris上面发送数据
solaris > bsdi:icmp:echo request(DF)设置了不分片标志
bsdi > solaris:icmp :echo reply(DF)
sun>bsdi:icmp :solaris unreachable - need to frag mtu = 0(DF)
在bsid上面利用tcpdump上面观察
1.4ICMP重定向错误
类型（类型5：重定向）|代码（0默认）|校验和（与IP首部校验和计算方法相同）|应该使用的路由器IP地址|
IP首部（包括选项）+原始IP数据报中数据的前八字节
概念

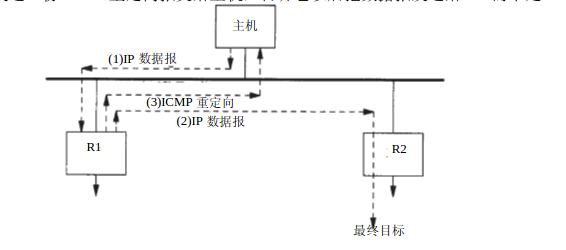

重定向是如何发生的：比如主机要发送一份文档给R2，但是R1是主机的默认路由，发给R1后，R1将数据报发送给R2，在发送的时候会发现，数据报接受的端口和发送时候的端口是一致的，因此R1发送ICMP重定向报文
比如说本来有这么一条
Destination gateway Flags Refcnt Use Interface
default 140.252.1.4 UG （正在使用该路由的进程） （发送的分组） 接口
本来只有这一条默认的，现在则应该加上一条重定向的路由表项
140.252.13.35 140.252.1.183 UGHD
D：表示是一个ICMP重定向的路由条目
1.5ICMP源站抑制差错
类型（类型4：ICMP源站抑制差错）|代码（0）|校验和（与IP首部校验和计算方法相同）|未用（4字节）|IP首部（包括选项）+原始IP数据报中数据的前八字节
概念，比如说从一个以太网局域网中发送数据给internet上面主机数据，途中经过点对点链路，由于点对点链路速度缓慢，发送的速度小于接受的速度，这就可能造成接受的路由器发送ICMP源站抑制差错报文
2：查询报文
2.1ICMP地址掩码请求与应答
类型（类型17：ICMP地址掩码请求/类型18：ICMP地址掩码应答）|代码（0）|校验和（与IP首部校验和计算方法相同）|标志符|序列号|32位地址掩码
假定icmpaddrmask能够发送ICMP地址掩码请求
icmpaddrmask 140.252.13.63（是一个广播地址）
received mask=ffffffe0，from 140.252.13.33 来自本机
received mask=ffffffe0，from 140.252.13.35 来自bsdi
其中发送是广播发送的，但是应答不是广播发送的
2.2CMP时间戳请求于应答
类型（类型13：时间戳请求/类型14：ICMP时间戳应答）|代码（0）|校验和（与IP首部校验和计算方法相同）|标志符|序列号|发起时间戳（请求端填写发起时间戳）|接收时间戳（应答系统收到的时候填写）|传送时间戳（应答系统发送的时候填写，不过经常传送和接收时间戳相同）
作用可以获得时间
2.3PING程序
类型（类型0：回显应答/类型8：回显请求）|代码（0）|校验和（与IP首部校验和计算方法相同）|标志符（设置成发送进程ID这样运行多个ping程序也可以识别）|序列号（每发送一次新的回显就加1）|选项数据
2.3.1概念：PING并不是一个用户进程，他是在内核中直接实现的，他是一种尽力而为的数据报传送服务，因此可能发生分组的丢失，重复，失序
2.3.2PING程序实际操作

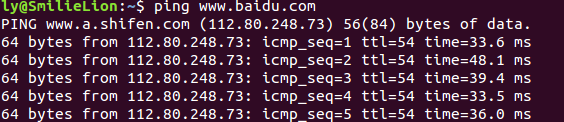

第二张图为tcpdump抓取指令所收到的，分析，ICMP请求报文，id2761，序列号27，length 98=以太网头部14个字节+ip数据报头部20个字节+ICMP报文64个字节（8字节的头部和56字节的数据）
56byte of data是指ICMP有56个数据，下面加上8个字节即为ICMP数据报长度，所以发送的是64个字节
icmp_seq指的是ICMP回显的序列,27(同一个请求和回显序列号相同)，长度是64
time是指的往返时间，在发送的时候PING程序会在ICMP报文中存放发送时间，当接到回显应答的时候，将此刻的时间减去发送时间即能得到往返时间
注意当缓存中没有ARP缓存的时候，会在ping程序发送ICMP请求回显报文之前发送一份ARP请求报文，所以按照PING时间计算方法，时间会加长
2.3.2 ping记录路由选项功能 是开启IP数据报的RR选项
ping -R www.baidu.com 显示所经过的路由器
记录选项格式
code（指明IP选项类型）|len（选项长度，一般是39，可以记录9个IP记录）|ptr（指针指向第几个IP路由）|（IP addr #1）|（IP addr #2）|IP addr #3(<-ptr=12).......|(IP addr #4)<-ptr=40
解释10:31:11.497395 0c:8b:fd:34:db:86 > 58:44:98:f8:a0:0c, ethertype IPv4 (0x0800), length 138
138是指ip数据报加上以太网头部总长度
(tos 0x0, ttl 64, id 8146, offset 0, flags [DF], proto ICMP (1), length 124：长度是指以IP数据报长度
options (NOP,RR 192.168.43.146, 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0)RR选项记录详细
192.168.43.146 > 112.80.248.73: ICMP echo request, id 3918, seq 22, length 64：64是指ICMP保温长度
注意只能记录9个，ping外网没用，内网ok！！！！
2.4ICMP路由器发现报文
类型（10：路由器请求报文）|代码（0）|校验和|（未用，设置为0）->为总共八个字节
一般认为主机在引导以后要广播或者多播一份路由器请求报文
2.5ICMP路由器应答报文
类型（9：路由器应答报文）|代码（0）|校验和|地址数（后续有多少个地址）|地址项长度（默认为2）|生存时间（秒数）|路由器地址【1】|优先级【1】（表示作为默认地址的优先级。。。都是默认地址！！！！）
一般情况下，路由器会随机发送路由器应答报文！！！！
