DHCP跨网段
在思科上DHCP跨网段，需要准备好几个步骤：
1，把vlan建好，然后每个交换机端口加入相应的VLAN，每个VLAN都要建好虚接口，一般vlan1用来做管理网段。其它的用来做相应业务网段。如以下配置：
interface GigabitEthernet1/0/1
switchport trunk encapsulation dot1q
switchport mode trunk
!
interface GigabitEthernet1/0/2
switchport access vlan 2
!
interface GigabitEthernet1/0/3
switchport access vlan 3
!
interface GigabitEthernet1/0/4
switchport access vlan 4
!
interface GigabitEthernet1/0/5
switchport access vlan 4
!
interface GigabitEthernet1/0/6
switchport access vlan 4
!
interface GigabitEthernet1/0/7
!
interface GigabitEthernet1/0/8

interface Vlan2
mac-address 0002.4a89.c001
ip address 192.168.2.1 255.255.255.0
ip helper-address 192.168.4.2
！
interface Vlan3
mac-address 0002.4a89.c002
ip address 192.168.3.1 255.255.255.0
ip helper-address 192.168.4.2
!
interface Vlan4
mac-address 0002.4a89.c003
ip address 192.168.4.1 255.255.255.0
ip helper-address 192.168.4.2

***2.***在每个vlan的虚接口上都需要启DHCP中继功能，这个不能全局，必需每个都设置，如果启用了VTP功能，那么就方便很多。
ip helper-address 192.168.4.2

***3.***每个虚接口vlan的所在网段，为DHCP服务器分配的依据，比如vlan4
interface Vlan4
ip address 192.168.4.1 255.255.255.0
ip helper-address 192.168.4.2
这个vlan下的所有物理端口都能从DHCP服务器上获取到192.168.4.0/24这个网段的IP地址池。而不网上所说的靠网关地址来分辨需要从哪个地址池来获取的地址，是192.168.4.0/24这个网段号和掩码来分辨的，这点非常重要。

2021-04-13

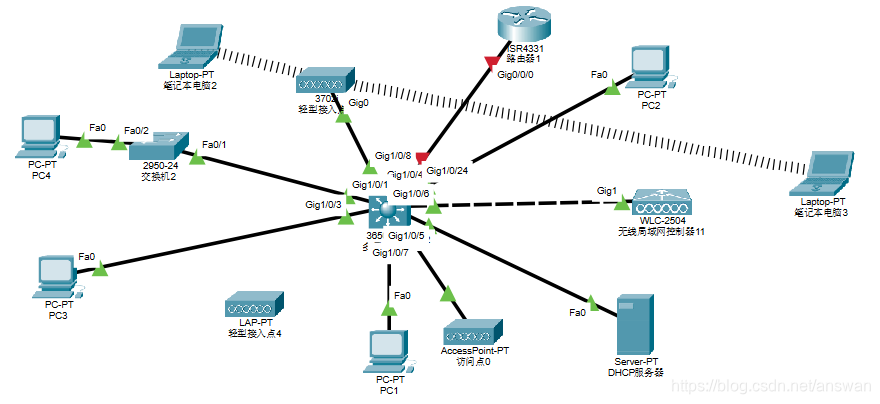

在这里插入图片描述

已能从无线控制器上获取到IP，最主要的是将轻型接入点和WLC放在一个网段，并且将DHCP服务器也放在同一个网段都是在vlan4，192.168.4.0/24网段，这样所有机器都在同一个网段内就不会存在获取不到IP地址的问题和网络连通的问题，至此WLC的无线控制器和DHCP服务器已成功解决，还剩下一个问题，就是轻型接入点不会发射SSID信号，也就是我在WLC的office信号用笔记本搜不到。

2021年4月16日

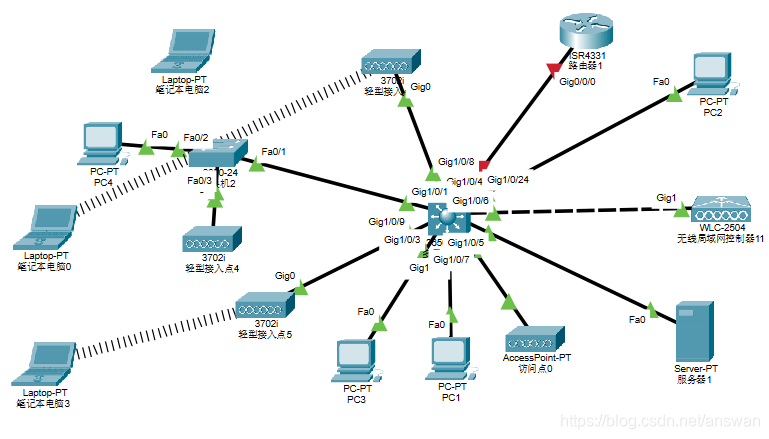

最近拓朴图
在这里插入图片描述
我一直困惑的问题就是由WLC接入的轻型接入点信号模版发射问题，在上图中轻型接入点3发射office信号，接入点5只发射manager信号，昨天才发现思科的AC用的是WLANS GROUP来控制的。
