h3c简单配置包括一些简单vlan原理

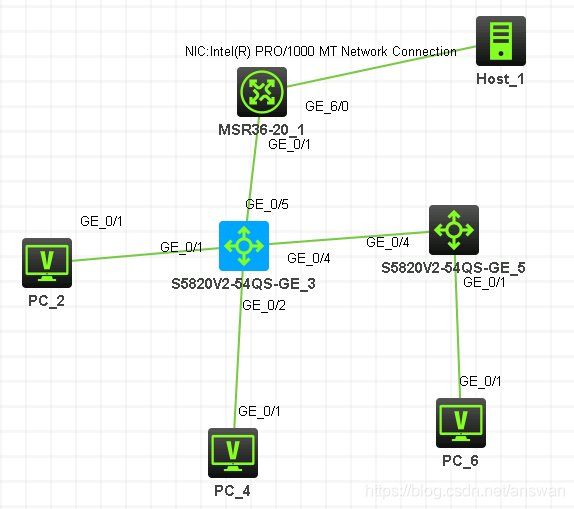

一、本文的总拓朴图

二、交换机配置

S5820V3-54QS-GE_3交换机的配置如下：

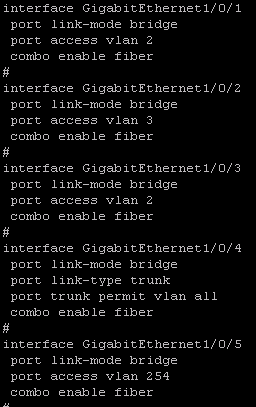

1.各连接的端口VLAN

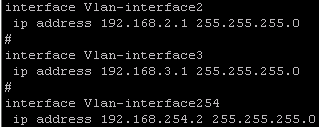

各个VLAN的虚拟接口

三、虚接口

关于虚接口，只要一台交换机上配好就可以了，其它交换机配上同样的vlan,如vlan2 vlan3等都可以通过trunk接口转发到配有vlan虚接口的交换机上，一般情况下，配虚接口的交换机最好为主干交换机，这样方便测试网络，可以直接ping其它交换机上的电脑，以测试vlan间是否已连通。如我用S5820V3-54QS-GE_3测试pc_6的主机就可以知道，S5820V3-54QS-GE_5上的vlan是否已配好。

要记住两点：

一点就是交换机跨交换机传数据两端接口要使用trunk接口;

第二点就是每个交换机上都要配有同样的vlan如vlan2，vlan3,这样才是一个虚拟的网络。

虚接口的作用就是给每个vlan配一个主接口，有了这个虚接口vlan就可以在三层交换机上无需路由直接可以和别的vlan通信
