MSC Nastran自动接触定义介绍

MSC Nastran 支持多种接触关系模拟：支持可变形体与可变形体之间的接触、可变形体自接触、变形体与刚体之间的接触；支持不同单元类型之间接触关系定义，例如：梁单元与壳单元、实体单元之间接触关系，壳单元与实体单元之间接触关系等；支持求解类型有线性静力学 SOL 101、结构模态、高级非线性 SOL 400等。因需要模拟仿真物理十分复杂性，有时，又需要定义多个物体之间相互接触关系，因此，来自各行各业不同的使用者，可能用不同的前处理软件定义MSC Nastran模型，各种不同造成使用者定义接触关系时步骤，难易程度不同。基于上述原因，本文提供3种定义方法：基于图形界面 PATRAN定义自动接触和不支持图形界面时，文本方式快速定义过程。下面我们分别介绍不同方式定义接触关系。

01基于图形接触逐对定义

用户定义接触关系时，可以基于图形界面定义接触体、接触对等，例如，在Patran中，为方便定义，有专门的图形界面帮助用户快速定义，界面如下图示：

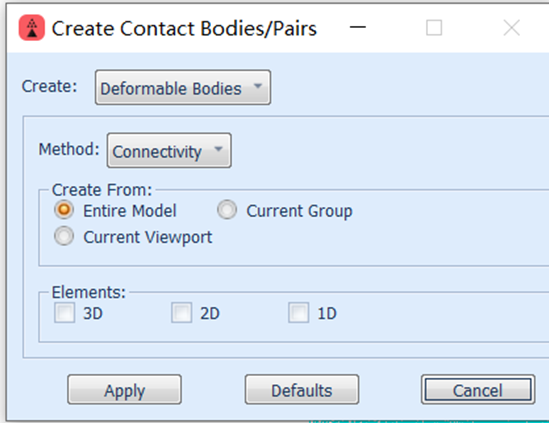

1、Patran  -> 下拉菜单Tools -> modeling -> contact bodies/pairs

可以创建变形体或刚体，创建方法有：

a）单元之间是否联接 connectivity

b）单元类型 element type

c）组 Group

d）单元属性 Properties

<
